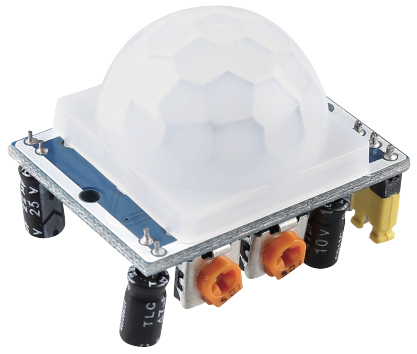

Modulo Sensore di Movimento PIR

../../_images/pir_pic.png

Il sensore PIR rileva la radiazione termica infrarossa che può essere utilizzata per rilevare la presenza di organismi che emettono radiazione termica infrarossa.

Il sensore PIR è diviso in due slot collegati a un amplificatore differenziale. Ogni volta che un oggetto stazionario si trova di fronte al sensore, i due slot ricevono la stessa quantità di radiazione e l’uscita è zero. Ogni volta che un oggetto in movimento si trova di fronte al sensore, uno degli slot riceve più radiazione dell’altro, il che fa oscillare l’uscita tra alto e basso. Questa variazione della tensione di uscita è il risultato del rilevamento del movimento.

../../_images/PIR_working_principle.jpg

Dopo che il modulo di rilevamento è stato cablato, c’è un’inizializzazione di un minuto. Durante l’inizializzazione, il modulo emetterà da 0 a 3 volte a intervalli. Successivamente il modulo entrerà in modalità standby. Si prega di mantenere lontana l’interferenza di fonti di luce e altre fonti dalla superficie del modulo per evitare che il segnale interferente causi un’operazione errata. È meglio usare il modulo senza troppo vento, poiché anche il vento può interferire con il sensore.

../../_images/pir_back.png

Regolazione della Distanza

Ruotando la manopola del potenziometro di regolazione della distanza in senso orario, l’intervallo di rilevamento aumenta, e l’intervallo massimo di rilevamento è di circa 0-7 metri. Se lo ruoti in senso antiorario, l’intervallo di rilevamento si riduce e l’intervallo minimo di rilevamento è di circa 0-3 metri.

Regolazione del Ritardo

Ruotando la manopola del potenziometro di regolazione del ritardo in senso orario, puoi vedere aumentare anche il ritardo di rilevamento. Il ritardo massimo di rilevamento può arrivare fino a 300s. Al contrario, se lo ruoti in senso antiorario, puoi ridurre il ritardo con un minimo di 5s.

Due Modalità di Trigger

Scegli modalità diverse utilizzando il cappuccio a ponticello.

  • H: Modalità di trigger ripetibile, dopo aver rilevato il corpo umano, il modulo emette un livello alto. Durante il periodo di ritardo successivo, se qualcuno entra nell’intervallo di rilevamento, l’uscita continuerà a mantenere il livello alto.

  • L: Modalità di trigger non ripetibile, emette un livello alto quando rileva il corpo umano. Dopo il ritardo, l’uscita cambierà automaticamente da livello alto a livello basso.
