Modulo Audio e Altoparlante

Modulo Amplificatore Audio

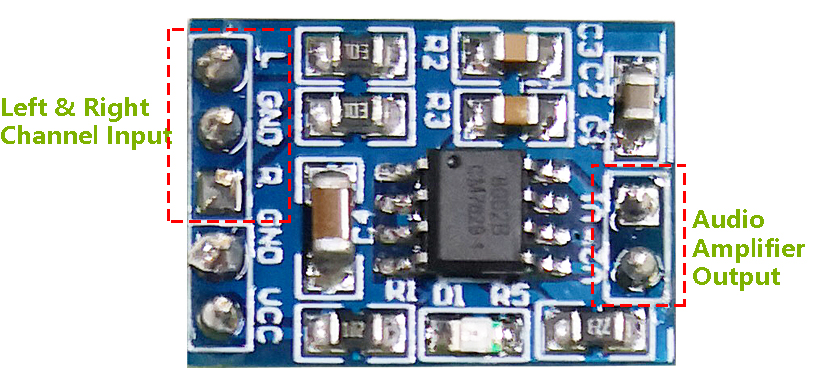

../../_images/audio_module.jpg

Il modulo amplificatore audio contiene un chip amplificatore di potenza audio HXJ8002. Questo chip è un amplificatore di potenza a bassa alimentazione, in grado di fornire 3W di potenza audio media per un carico BTL da 3Ω con una bassa distorsione armonica (sotto la soglia del 10% di distorsione a 1KHz) da un’alimentazione di 5V DC. Questo chip può amplificare i segnali audio senza l’uso di condensatori di accoppiamento o di bootstrap.

Il modulo può essere alimentato con una tensione DC da 2,0V fino a 5,5V con una corrente operativa di 10mA (0,6uA come valore tipico in standby) e produrre un suono amplificato potente in un altoparlante con impedenza di 3Ω, 4Ω o 8Ω. Questo modulo è dotato di un circuito migliorato per ridurre significativamente i rumori di accensione e spegnimento. Le dimensioni ridotte, l’elevata efficienza e il basso consumo di energia lo rendono adatto a progetti portatili alimentati a batteria e microcontrollori.

  • IC: HXJ8002

  • Tensione d’ingresso: 2V ~ 5.5V

  • Corrente in modalità standby: 0.6uA (valore tipico)

  • Potenza d’uscita: 3W (carico 3Ω) , 2.5W (carico 4Ω) , 1.5W (carico 8Ω)

  • Impedenza d’uscita dell’altoparlante: 3Ω, 4Ω, 8Ω

  • Dimensioni: 19.8mm x 14.2mm

Altoparlante

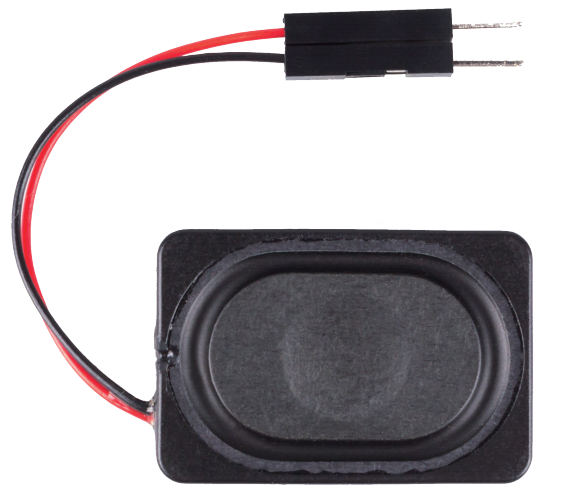

../../_images/speaker_pic.png

  • Dimensioni: 20x30x7mm

  • Impedenza: 8ohm

  • Potenza nominale d’ingresso: 1.5W

  • Potenza massima d’ingresso: 2.0W

  • Lunghezza del cavo: 10cm

../../_images/2030_speaker.png

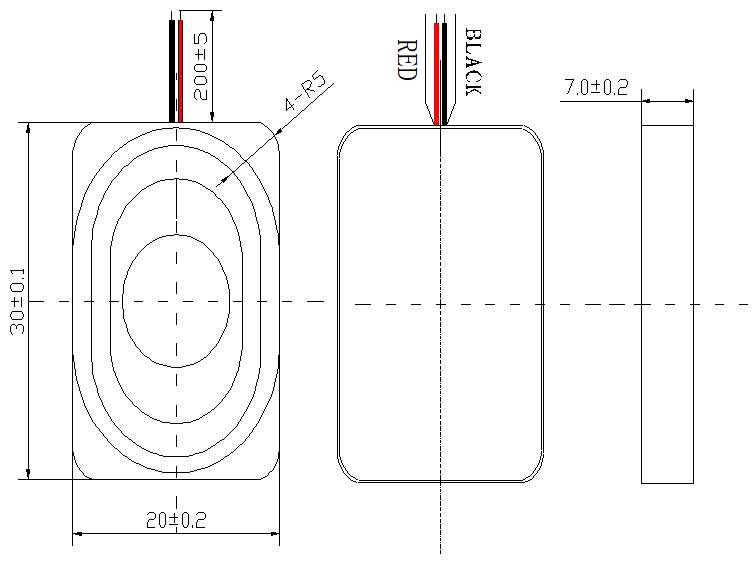

Il diagramma delle dimensioni è il seguente:

Cavo Audio

../../_images/audio_cable_pic2.png

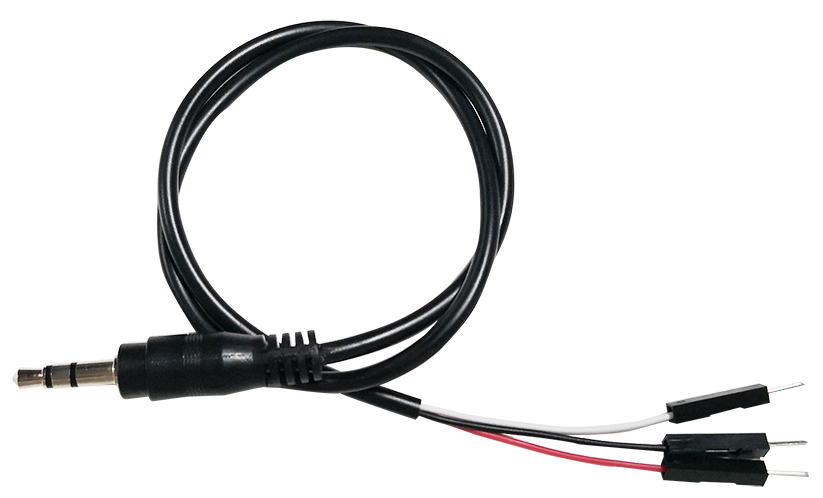

Questo è un cavo audio maschio da 3,5mm con una lunghezza totale di 43cm. Ha 3 connettori: rosso per il canale sinistro, bianco per il canale destro e GND al centro.

Circuito

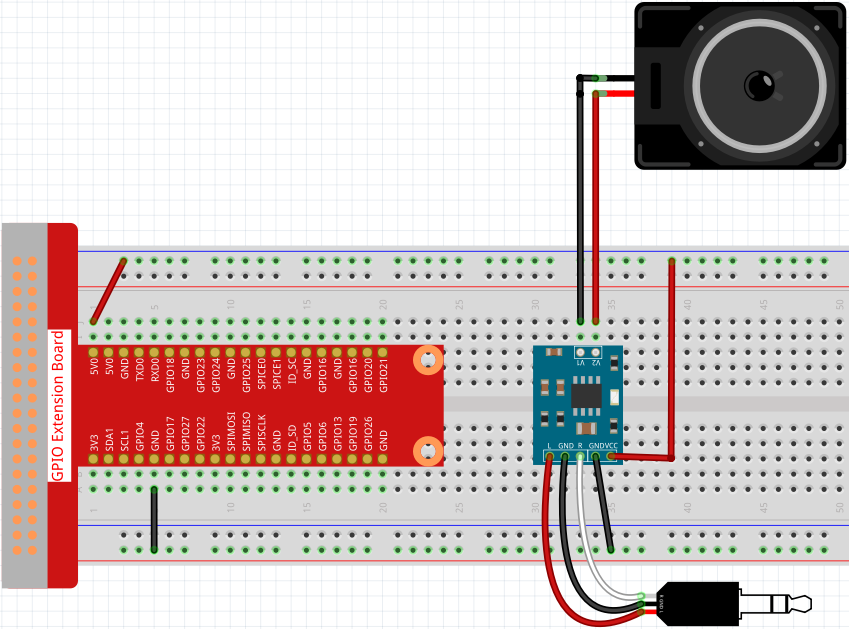

../../_images/4.1.4fritzing.png

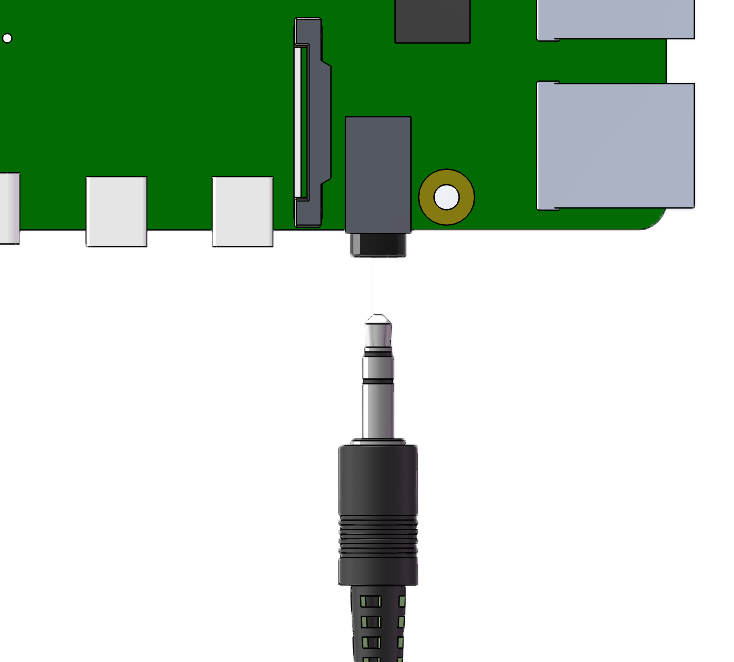

Dopo aver costruito il circuito secondo il diagramma sopra riportato, inserisci il cavo audio nel jack audio da 3,5mm del Raspberry Pi.

../../_images/audio4.png
