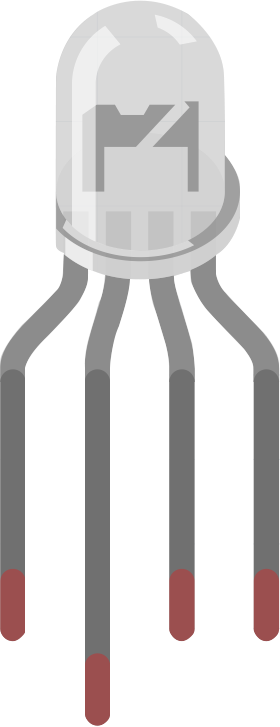

LED RGB

../../_images/rgb_led.png

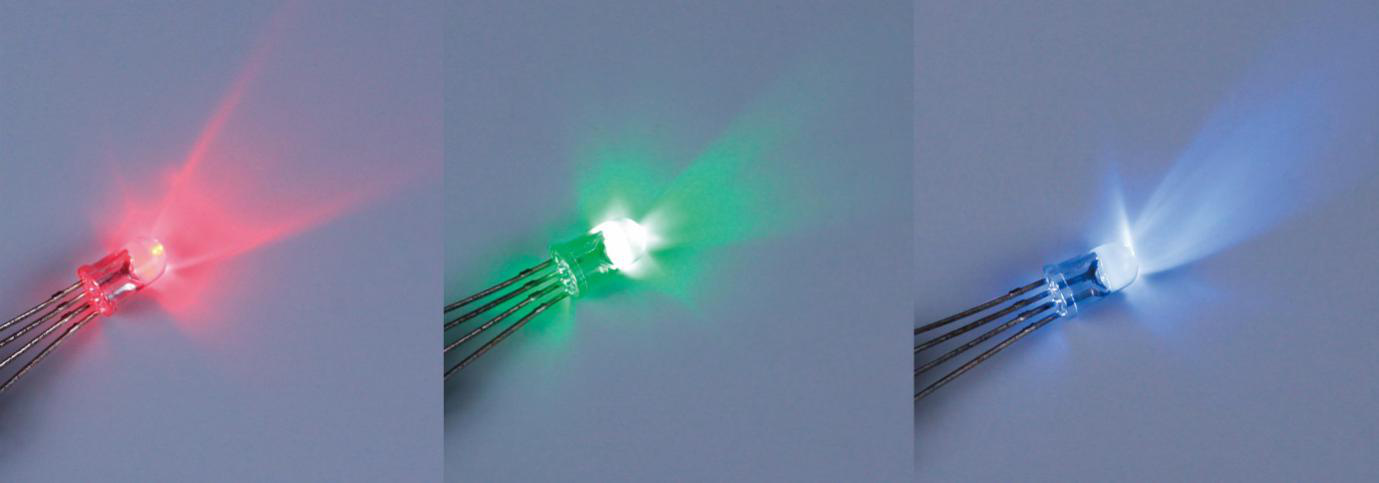

Gli LED RGB emettono luce in vari colori. Un LED RGB racchiude tre LED di rosso, verde e blu in un involucro di plastica trasparente o semitrasparente. Può visualizzare diversi colori variando la tensione di ingresso sui tre pin e sovrapponendoli, il che, secondo le statistiche, può generare 16.777.216 colori diversi.

../../_images/rgb_light.png

Gli LED RGB possono essere classificati in catodo comune e anodo comune. In questo kit viene utilizzato il primo. Il catodo comune, o CC, significa che i catodi dei tre LED sono collegati tra loro. Una volta collegato a GND e inseriti i tre pin, l’LED visualizzerà il colore corrispondente.

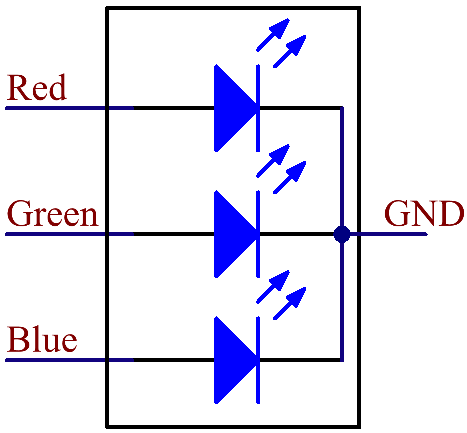

Il suo simbolo circuitale è mostrato in figura.

../../_images/rgb_symbol.png

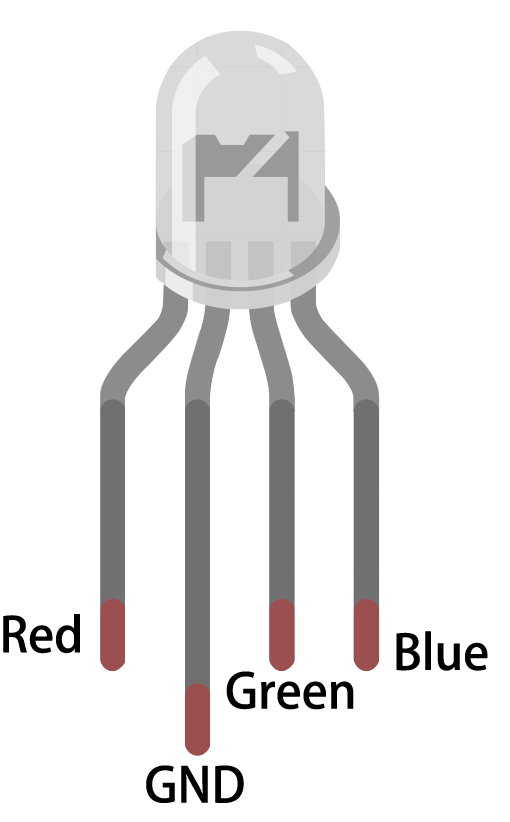

Un LED RGB ha 4 pin: il più lungo è GND; gli altri sono Rosso, Verde e Blu. Tocca l’involucro di plastica e troverai una tacca. Il pin più vicino alla tacca è il primo pin, contrassegnato come Rosso, poi GND, Verde e Blu in successione.

../../_images/rgb_pin.jpg
