TA6586 - モータードライバーチップ

img_ta6586

TA6586は双方向DCモーターを駆動するために設計されたモノリシックICです。 このチップには方向を制御するためのロジック入力ピンが2つあり、前進および後退の制御が可能です。 回路は優れた耐干渉性能を持ち、待機時の消費電流が小さく、出力の飽和圧力降下が低い特徴があります。 また、インダクティブ負荷の放電時の衝撃を逆転させるためのクランプダイオードを内蔵しており、 リレー、DCモーター、ステッピングモーター、スイッチング電源の安全で信頼性の高い制御に使用できます。 TA6586はおもちゃの車両、リモートコントロール航空機のモータードライブ、オートマチックバルブモーター、 電磁ロック駆動、精密機器などの回路に適しています。

特徴

  • 低待機電流：≦2uA

  • 広い供給電圧範囲

  • 内蔵ブレーキ機能

  • 熱シャットダウン保護

  • 過電流制限および短絡保護機能

  • DIP8 Pb-Freeパッケージ

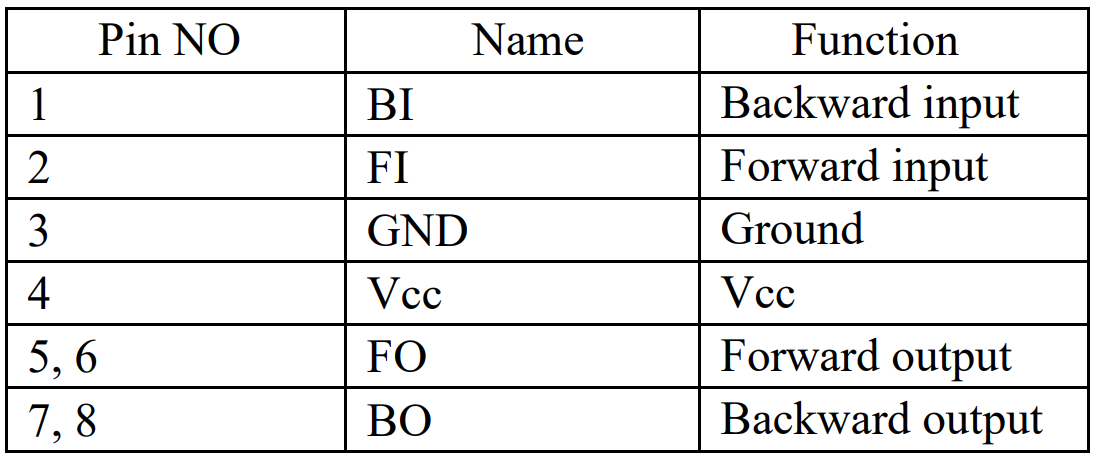

ピン機能

img_ta6586_pin

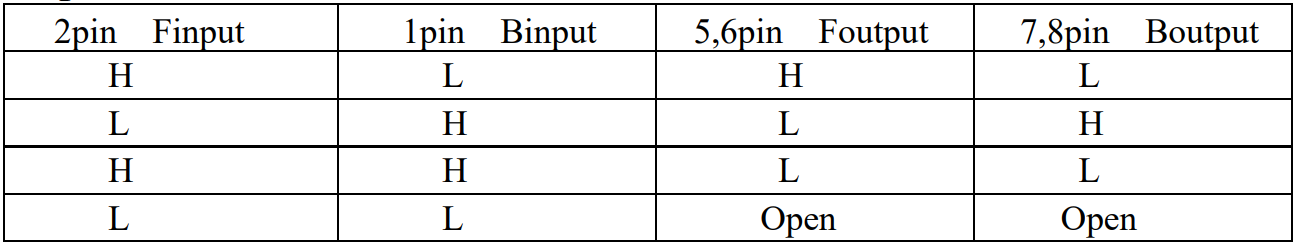

入力真理値表

img_ta6586_priciple

例
