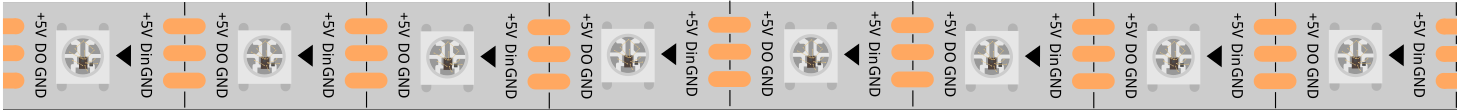

WS2812 RGB 8LEDストリップ

img_ws2812

WS2812 RGB 8LEDストリップは、8個のRGB LEDで構成されています。 すべてのLEDを制御するのに1本のピンだけで十分です。各RGB LEDにはWS2812チップが搭載されており、個別に制御可能です。 256階調の明るさ表示が可能で、1677万色の真の色表示を実現できます。 さらに、ピクセルにはインテリジェントなデジタルインターフェースデータラッチ信号整形アンプドライブ回路が組み込まれており、信号整形回路を内蔵することで、ピクセル点灯の色の高さが一定に保たれます。

柔軟で、接続、曲げ、切断が自由にでき、背面には粘着テープが貼られており、不均一な面にも簡単に固定でき、狭いスペースにも取り付け可能です。

特徴

  • 動作電圧：DC5V

  • IC：1つのICで1つのRGB LEDを駆動

  • 消費電力：各LED 0.3w

  • 動作温度：-15～50℃

  • 色：フルカラーRGB

  • RGBタイプ：5050RGB（内蔵IC WS2812B）

  • ライトストリップの厚さ：2mm

  • 各LEDは個別に制御可能

WS2812Bについて

WS2812Bは、5050パッケージ内に制御回路とRGBチップを統合したインテリジェントLED光源です。これには、インテリジェントデジタルポートデータラッチ、信号再整形増幅ドライブ回路、精密な内部オシレーター、および12V電圧用のプログラム可能な定電流制御コンポーネントが含まれています。これらの機能により、ピクセルポイントでの色の再現性が一定で正確に保たれます。

データ転送プロトコルは、単一のNZR通信モードを使用します。電源投入後、DINポートはコントローラからデータを受信します。最初のピクセルは初期の24ビットデータを処理し、内部データラッチに格納します。残りのデータは内部信号再整形増幅回路で再整形され、DOポートを通じて次のピクセルに伝送されます。各ピクセルごとに、信号は24ビット減少します。このピクセルは自動再整形伝送技術を採用しており、ピクセルを無限にカスケード接続できます。唯一の制限は信号伝送速度です。

LEDには、低駆動電圧、エネルギー効率、環境に優しい、高い輝度、広い光散乱角度、優れた一貫性、低消費電力、長寿命などの利点があります。制御チップがLED内に統合されているため、回路設計が簡素化され、サイズが小さくなり、取り付けが便利になります。
