4桁7セグメントディスプレイ

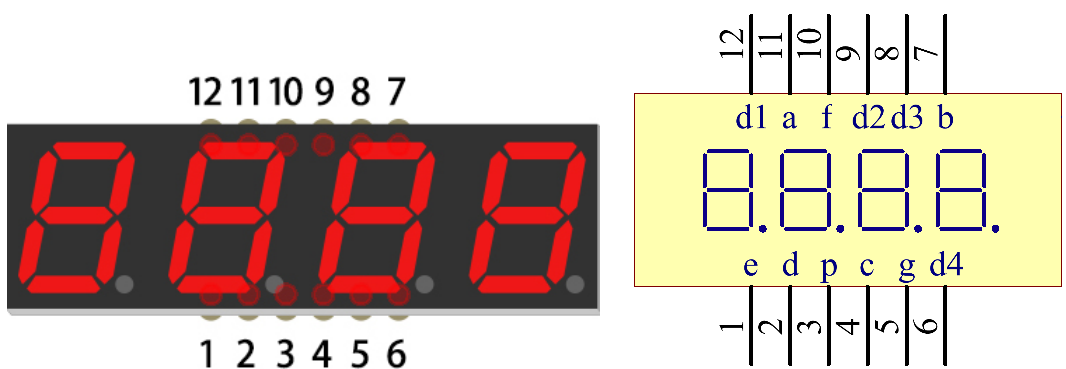

4桁の7セグメントディスプレイは、4つの7セグメントディスプレイが連携して動作する構成です。

img_4-digit-sche

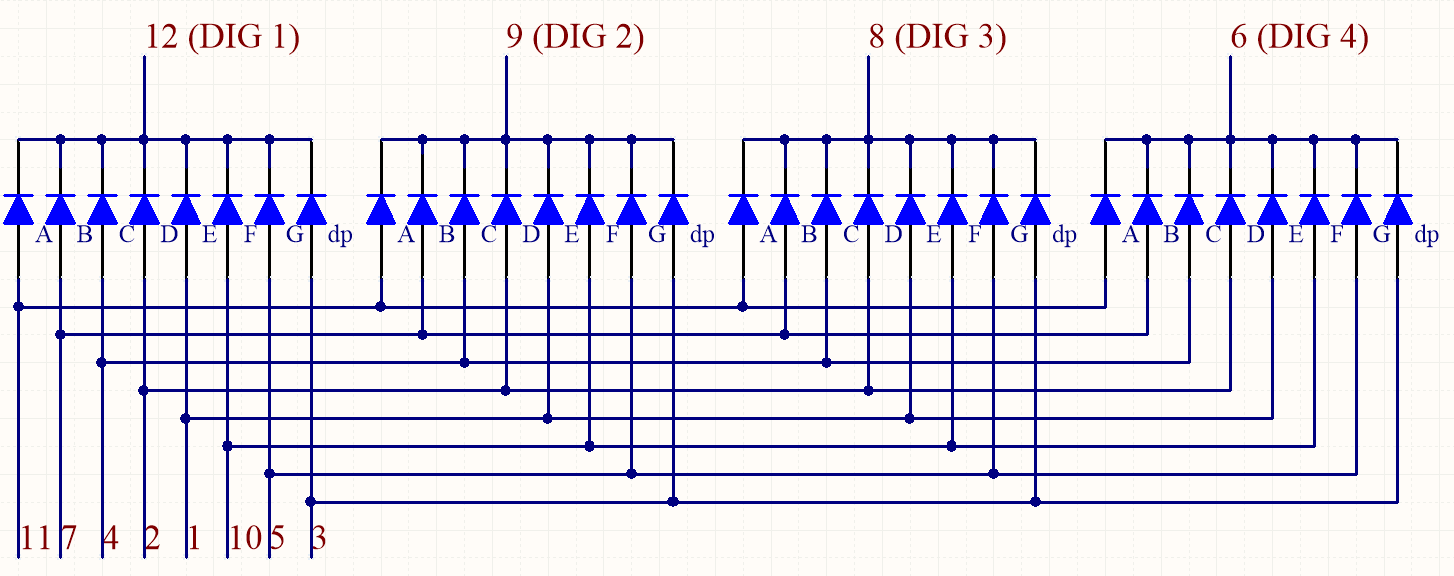

4桁の7セグメントディスプレイは独立して動作します。視覚的持続性の原理を利用して、各桁を高速で切り替えることで、連続した文字列が表示されているように見せかけます。

例えば、「1234」が表示されると、最初の7セグメントが「1」を表示し、他の3つは消灯します。すぐ後に、2番目の桁が点灯して「2」を表示し、最初、3番目、4番目の桁は消灯します。このプロセスは順次続き、すべての桁が表示されるまで繰り返されます。全サイクルは非常に速く行われます（通常、5ミリ秒以内）。視覚的残像と視覚的持続性の現象により、人間の目にはすべての4つの文字が同時に表示されているように見えます。

img_4-digit-sche-ca

ディスプレイコード

7セグメントディスプレイ（共通カソード）がどのように数字を表示するかを理解するために、以下の表を作成しました。数字は7セグメントディスプレイに表示される0〜Fの数字です。 (DP) GFEDCBAは、各LEDが0または1に設定された状態を示します。例えば、00111111はDPとGが0に設定され、他のセグメントが1に設定されていることを意味します。したがって、数字「0」が7セグメントディスプレイに表示され、HEXコードは16進数の数字に対応します。

Glyph Code

数字

バイナリコード

HEXコード

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
