リレー

img_relay

リレーは、入力信号に応じて2つ以上の点やデバイスを接続する装置です。基本的に、リレーはコントローラーとデバイスの間に隔離を提供します。デバイスはACまたはDC電力で動作する場合があるため、マイクロコントローラー（通常DCで動作）のような機器が異なる電気基準で動作するデバイスをインターフェースし、制御するためのメカニズムが必要です。

リレーは、少ない電気信号で大きな電流や電圧を制御するために非常に有用で、さまざまなアプリケーションで欠かせないものとなっています。

リレーは主に5つの主要な部品から構成されています：

電磁石 - 鉄心にコイルが巻かれており、コイルに電流が流れると、磁場が発生し、鉄心が電磁石に変わります。

アーマチュア - 可動式の磁気ストリップで、アーマチュアは電流が流れるとコイルと相互作用します。励磁されたコイルは磁場を生成し、アーマチュアが接点で接続または断開を行えるようにします。アーマチュアはDCとAC両方の電流で動作できます。

バネ - 電磁石のコイルに電流が流れない場合、バネはアーマチュアを引き離し、回路が完成するのを防ぎます。

接点群 - 2つの接点があります：

  • 通常開（N/O）- リレーが作動すると接続され、非作動時に切断されます。

  • 通常閉（N/C）- リレーが作動すると切断され、非作動時に接続されます。

成形フレーム - リレーは保護のためにプラスチックで覆われています。

リレーの動作原理は簡単です。リレーに電力が供給されると、制御コイルに電流が流れ、電磁石が励磁されます。これによりアーマチュアがコイルに引き寄せられ、移動接点が通常開（N/O）接点と接続され、負荷回路が動作を始めます。

回路を切るには、逆のプロセスが行われます。電源が切れると、バネが移動接点を元の位置に戻し、通常閉（N/C）接点と再接続されます。このメカニズムにより、リレーは負荷回路のオン/オフ状態を効率的に制御することができます。

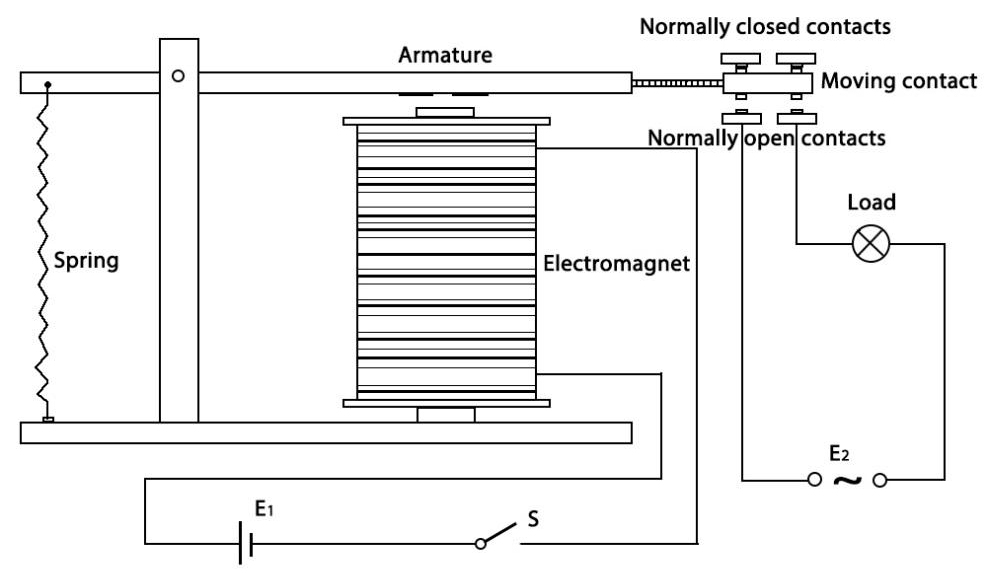

img_relay_sche

例
