抵抗器
抵抗器は、回路内の分岐電流を制限するための電子部品です。 固定抵抗器はその抵抗値が変更できない抵抗器で、可変抵抗器やポテンショメータは抵抗値を調整できるものです。
抵抗器には2つの一般的な回路記号があり、通常は部品に抵抗値が記載されています。回路図でこれらの記号に出会った場合、それは抵抗器を示しています。
Ω は抵抗の単位で、より大きな単位としてKΩやMΩがあります。 これらの関係は次のように示されます：1 MΩ = 1000 KΩ、1 KΩ = 1000 Ω。通常、抵抗値は部品に記載されています。
抵抗器を使用する際、まずその抵抗値を知る必要があります。以下の2つの方法があります：抵抗器のバンドを観察するか、マルチメーターで抵抗値を測定する方法です。最初の方法がより便利で速いため、こちらをお勧めします。

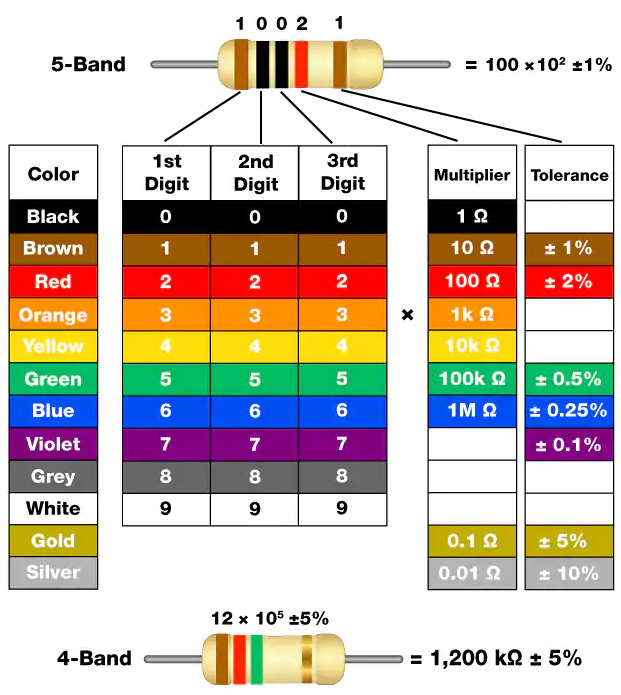

カードに示されているように、各色は数字を表しています。
黒 |
茶 |
赤 |
橙 |
黄 |
緑 |
青 |
紫 |
灰 |
白 |
金 |
銀 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0.1 |
0.01 |
4本および5本のバンドがある抵抗器はよく使用され、これらには4本または5本の色帯があります。
通常、抵抗器を手に入れたとき、どちらの端から色を読み始めるかが分かりづらいことがあります。 コツとしては、4番目と5番目のバンドの間の隙間が比較的大きいことを覚えておくと良いです。
そのため、抵抗器の一端にある2つの色帯の間の隙間を観察し、もしその隙間が他のバンドの隙間より大きい場合は、反対側から読み取ることができます。
以下に示すように、5バンドの抵抗器の抵抗値の読み方を見てみましょう。
この抵抗器の場合、抵抗値は左から右に向かって読み取ります。 値の形式は次のようになります：1番目のバンド、2番目のバンド、3番目のバンド × 10^乗数（Ω）で、許容誤差は±公差％です。 この抵抗器の抵抗値は、2（赤） 2（赤） 0（黒） × 10^0（黒）Ω = 220Ωで、許容誤差は±1%（茶色）です。
色帯 |
|
|---|---|
10Ω |
茶 黒 黒 銀 茶 |
100Ω |
茶 黒 黒 黒 茶 |
220Ω |
赤 赤 黒 黒 茶 |
330Ω |
橙 橙 黒 黒 茶 |
1kΩ |
茶 黒 黒 茶 茶 |
2kΩ |
赤 黒 黒 茶 茶 |
5.1kΩ |
緑 茶 黒 茶 茶 |
10kΩ |
茶 黒 黒 赤 茶 |
100kΩ |
茶 黒 黒 オレンジ 茶 |
1MΩ |
茶 黒 黒 緑 茶 |
抵抗器についてさらに学ぶには、Wikiをご覧ください: Resistor - Wikipedia.
