DCモーター

img_dc_motor

これは3VのDCモーターです。片方の端子に高い電圧を、もう片方に低い電圧を加えるとモーターが回転します。

  • サイズ : 25*20*15MM

  • 動作電圧 : 1-6V

  • フリーラン電流 （3V）: 70mA

  • フリーラン速度 （3V）: 13000RPM

  • 停止電流 （3V）: 800mA

  • シャフト直径 : 2mm

直流（DC）モーターは、電気エネルギーを機械エネルギーに変換する連続的なアクチュエーターです。DCモーターは、連続的な角度回転を生成することによって、回転ポンプ、ファン、コンプレッサー、インペラ、その他のデバイスを駆動します。

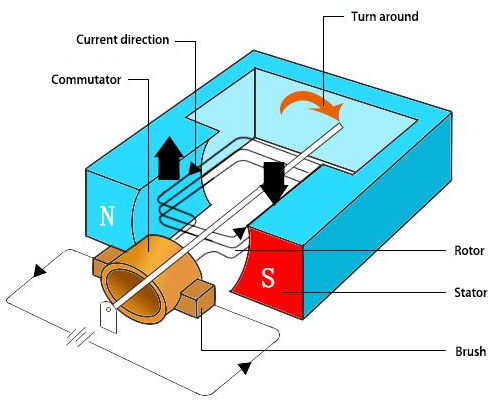

DCモーターは、固定部分である ステーター と、回転して動きを生み出すモーター内部の部分である ローター （またはDCモーターの アーマチュア ）から構成されています。 動きを生成する鍵は、アーマチュアを永久磁石の磁場内に配置することです（磁場は北極から南極まで広がっています）。磁場と動いている荷電粒子（電流を運ぶワイヤーが磁場を生成）の相互作用によって、アーマチュアを回転させるトルクが生じます。

img_dc_motor_sche

電流はバッテリーの正端子から回路を通り、銅製ブラシを通ってコミュテーターに到達し、そこからアーマチュアに流れます。 しかし、コミュテーターに2つのギャップがあるため、電流は各完全回転の途中で逆転します。 この連続的な逆転により、バッテリーからのDC電力がACに変換され、アーマチュアが適切なタイミングで正しい方向にトルクを受け、回転を維持できるようになります。
