RGB LED

img_rgb

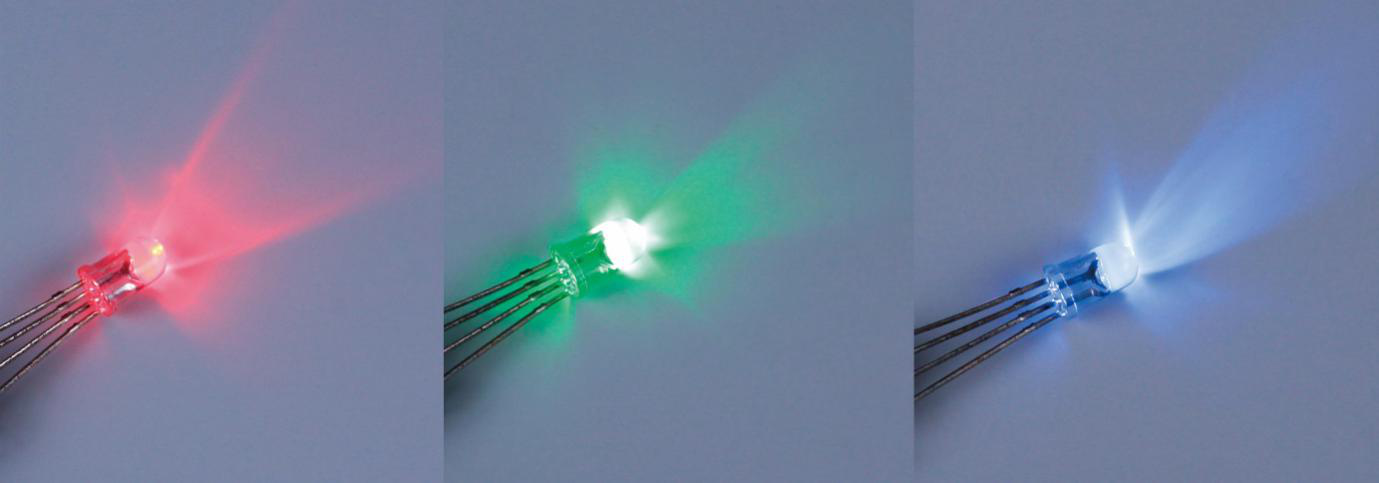

RGB LEDは、広範な色範囲で光を発することができます。各RGB LEDは、赤、緑、青の3つの個別のLEDを透明または半透明のプラスチックケースに封入したものです。これらの3つのピンへの入力電圧を調整することで、色の混合によって異なる色を生成することができます。実際、これによりRGB LEDは最大16,777,216通りのユニークな色の組み合わせを生成することができます。

img_rgb_light

RGB LEDは、共通アノード型と共通カソード型に分類できます。このキットでは、後者を使用しています。 共通カソード（CC） は、3つのLEDのカソードを接続することを意味します。これをGNDに接続し、3つのピンを差し込むと、LEDが対応する色を点滅させます。

その回路記号は以下の通りです。

img_rgb_symbol

RGB LEDには4つのピンがあります：最も長いピンは共通カソードピンで、通常はGNDに接続され、最長のピンの隣の左側のピンが赤、右側の2つのピンが緑と青です。

img_rgb_pin

特徴

  • 色：3色（赤/緑/青）

  • 共通カソード

  • 5mm クリアラウンドレンズ

  • 順方向電圧：赤：DC 2.0 - 2.2V；青＆緑：DC 3.0 - 3.2V（IF=20mA）

  • 0.06ワットDIP RGB LED

  • 輝度：最大20％増加

  • 視野角：30°
