4x4キーパッド

マイクロコントローラシステムでは、電子ロックや電話キーパッドなど、多数のキーが必要なデバイスはしばしばマトリックスキーパッドを使用します。特に12から16のキーが必要な場合がこれに該当します。

マトリックスキーパッド、別名行列キーパッドは、4つのI/Oラインを行として、さらに4つを列として使用して設計されています。行と列の各交差点がキーに対応し、合計で4×4のキーがあります。この構造は、マイクロコントローラシステムのI/Oポートの使用を効率的に最適化します。

キーパッドの接点は通常、リボンケーブルに接続されるヘッダー経由でアクセスできるか、直接プリント基板に挿入されます。一部のキーパッドでは、各ボタンがヘッダーの個別の接点に接続され、すべてのボタンが共通のグラウンド接続を共有します。

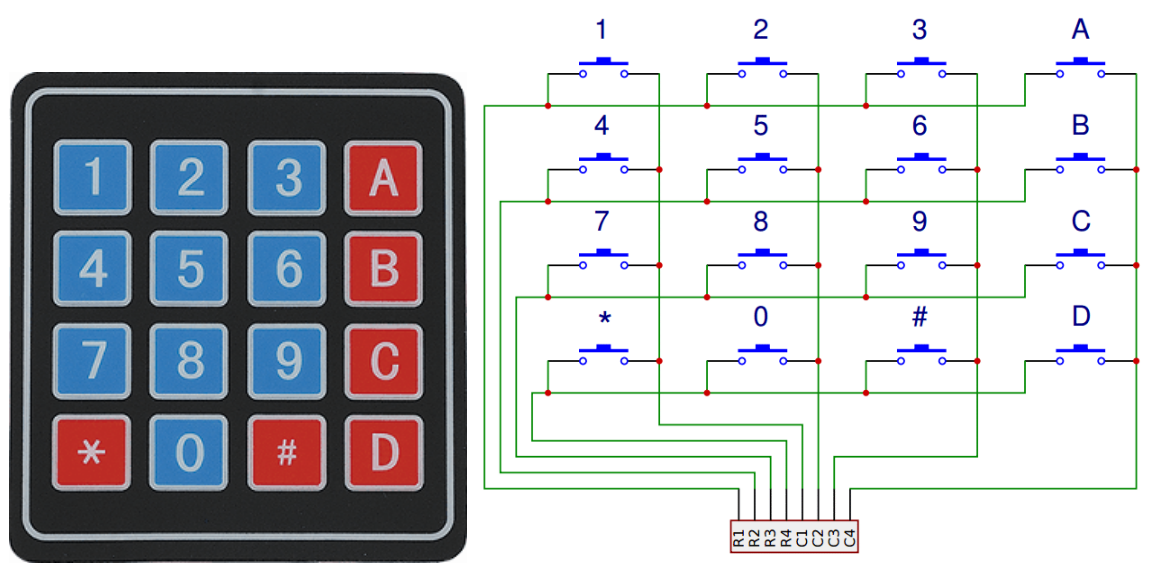

img_keypad

ボタンは一般的にマトリックスエンコードされ、各ボタンがマトリックス 内の一意の導体ペアを橋渡しするように配置されます。この設定は、マイ クロコントローラによるポーリングに適しており、マイクロコントローラ は4本の水平線に順番に出力パルスを送信するようにプログラムされます。 各パルス中に、残りの4本の垂直線を順番にチェックし、どれが信号を運ん でいるか、あるいはどれが信号を運んでいないかを判定します。入力信号が 存在しないときにマイクロコントローラの入力が不確実な動作をしないように、 プルアップ抵抗またはプルダウン抵抗を入力線に追加するべきです。
