スライドスイッチ

img_slide

スライドスイッチは、名前の通りスイッチバーをスライドさせて回路を開閉し、異なる回路間で切り替えることができます。一般的なタイプにはSPDT、SPTT、DPDT、DPTTがあります。スライドスイッチはその柔軟性、安定性、電子機器やおもちゃでの広範な用途から、低電圧回路でよく使用されます。

動作原理

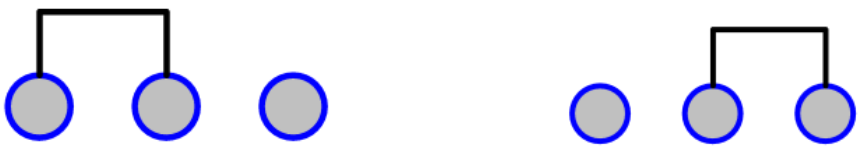

中央のピンは固定接続点として機能します。スライドバーを左に移動すると、左側の2つのピンが接続されます。同様に、スライドバーを右に移動すると、右側の2つのピンが接続されます。このメカニズムにより、スイッチは回路間の接続の確立または断絶を可能にします。下の図を参照して視覚的に表現しています。

img_slide_prin

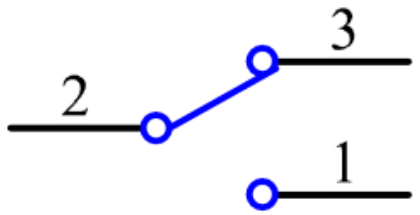

スライドスイッチの回路記号は以下の通りです。図中のピン2は中央のピンを指します。

img_slide_symbol

例
