74HC595

img_74hc595

Der 74HC595 ist ein integrierter Schaltkreis mit einem 8-Bit-Schieberegister sowie einem Speicherregister mit tri-state Parallel-Ausgängen. Er wandelt serielle Eingangsdaten in parallele Ausgänge um und spart somit wertvolle I/O-Pins des Mikrocontrollers (MCU).

  • Wenn MR (Pin 10) auf High-Pegel und OE (Pin 13) auf Low-Pegel gesetzt ist, werden Daten bei steigender Flanke von SHcp in das Schieberegister eingelesen und bei steigender Flanke von STcp in das Speicherregister übertragen.

  • Werden beide Taktsignale miteinander verbunden, arbeitet das Schieberegister stets einen Taktimpuls vor dem Speicherregister.

  • Das Schieberegister verfügt über einen seriellen Eingangspin (Ds), einen seriellen Ausgangspin (Q7‘) und einen asynchronen Reset (aktiv bei Low-Pegel).

  • Das Speicherregister besitzt einen 8-Bit-Parallelbus mit drei Zuständen (tri-state).

  • Wenn OE aktiviert ist (Low-Pegel), werden die im Speicherregister abgelegten Daten an den parallelen Ausgang (Q0–Q7) ausgegeben.

  • 74HC595 Datasheet

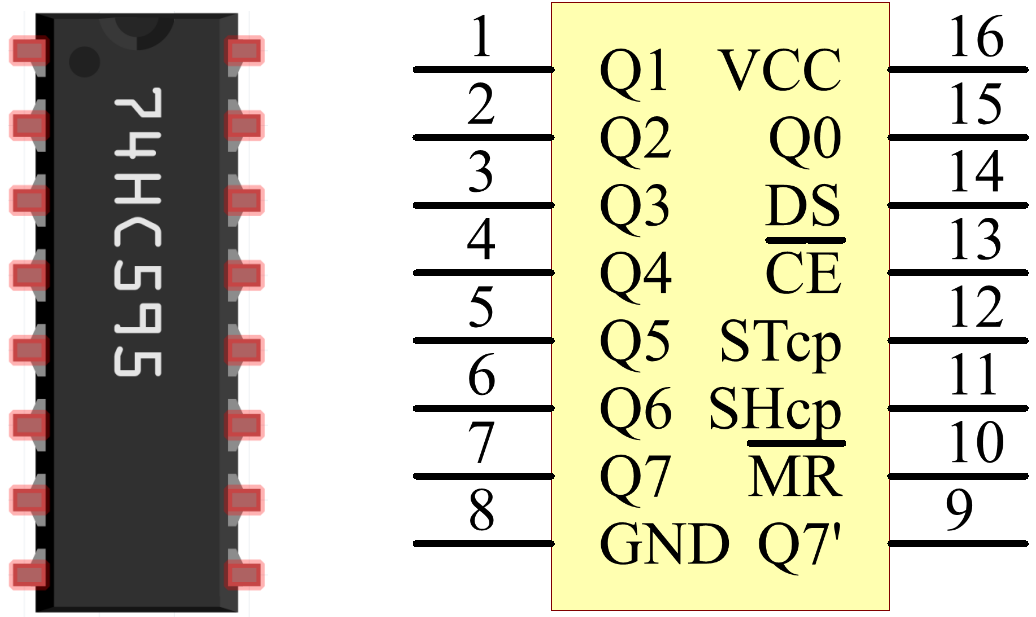

img_74jc595_pin

Pins des 74HC595 und deren Funktionen:

  • Q0–Q7: 8-Bit-Parallelausgänge, mit denen z.B. 8 LEDs oder Segmente einer 7-Segment-Anzeige direkt angesteuert werden können.

  • Q7‘: Serieller Ausgangspin, der mit dem DS-Eingang eines weiteren 74HC595 verbunden werden kann, um mehrere ICs in Reihe zu schalten.

  • MR: Reset-Pin, aktiv bei Low-Pegel.

  • SHcp: Takteingang des Schieberegisters. Bei steigender Flanke werden die Daten im Schieberegister jeweils um ein Bit verschoben (z.B. von Q1 nach Q2). Bei fallender Flanke bleiben die Daten unverändert.

  • STcp: Takteingang des Speicherregisters. Bei steigender Flanke werden die Daten aus dem Schieberegister in das Speicherregister übertragen.

  • CE: Ausgangsfreigabepin (Output Enable), aktiv bei Low-Pegel.

  • DS: Serieller Dateneingang.

  • VCC: Positive Versorgungsspannung.

  • GND: Masse.
