Einführung in den Pico 2 W

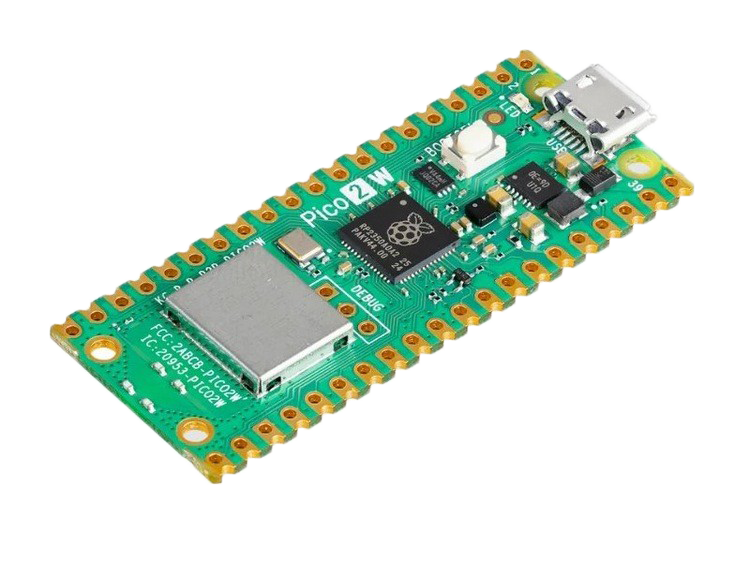

pico_2w_side

Der Raspberry Pi Pico 2 W bietet eine 2,4-GHz-802.11n-WLAN-Schnittstelle sowie Bluetooth 5.2 und erweitert damit die Möglichkeiten für IoT- und Smart-Produkt-Designs. Dies ermöglicht eine noch flexiblere Integration in deine Projekte.

Er kann sowohl im Station- als auch im Access-Point-Modus betrieben werden. Entwicklern in C und MicroPython steht die vollständige Netzwerkintegration zur Verfügung. Der Raspberry Pi Pico 2 W kombiniert den RP2350-Mikrocontroller mit 4 MB Flash-Speicher und einem integrierten Stromversorgungs-Chip, der Eingangsspannungen von 1,8–5,5 V unterstützt.

Er verfügt über 26 GPIO-Pins, von denen drei als analoge Eingänge genutzt werden können. Alle Pins sind als 0,1“-Durchkontaktierungen mit gestanzten Rändern ausgeführt. Der Raspberry Pi Pico 2 W ist sowohl einzeln als auch in 480er-Großpackungen für automatisierte Bestückung erhältlich.

Eigenschaften

  • RP2350-Mikrocontroller mit 4 MB Flash-Speicher.

  • Integrierte 2,4-GHz-Wireless-Schnittstellen. (802.11n, Bluetooth 5.2)

  • Unterstützung für Bluetooth LE Central- und Peripheral-Modi.

  • Unterstützung für Bluetooth Classic.

  • Micro-USB-B-Anschluss für Stromversorgung und Datenübertragung (auch zur Flash-Neuprogrammierung).

  • 40-polige 21 mm × 51 mm „DIP“-Platine mit 1 mm Dicke und 0,1“-Lötkontakten, einschließlich Randverzinnung.

  • 26 multifunktionale 3,3-V-GPIOs.

  • 23 GPIOs sind ausschließlich digital, drei unterstützen zusätzlich analoge Eingänge (ADC).

  • Kann als SMD-Modul direkt auf Platinen gelötet werden.

  • 3-poliger Arm Serial Wire Debug (SWD)-Port.

  • Einfache, aber flexible Stromversorgungsarchitektur.

  • Verschiedene Optionen zur einfachen Stromversorgung über Micro-USB, externe Spannungsquellen oder Batterien.

  • 1 × USB 1.1-Controller und PHY mit Host- und Geräteunterstützung.

  • 3 x Programmierbare I/O (PIO)-Blöcke mit insgesamt 12 Zustandsautomaten.

  • Flexible, benutzerprogrammierbare Hochgeschwindigkeitsschnittstellen.

  • Kann Schnittstellen wie SD-Karten und VGA emulieren.

  • Unterstützte Eingangsspannung: 1,8–5,5 V DC.

  • Betriebstemperaturbereich: -20 °C bis +85 °C.

  • Randverzinnung ermöglicht direktes Löten auf Trägerplatinen.

  • Drag-and-Drop-Programmierung über USB-Massenspeicher.

  • Präziser On-Chip-Taktgeber.

  • Integrierter Temperatursensor.

  • Beschleunigte Integer- und Floating-Point-Bibliotheken direkt auf dem Chip.

Pico’s Pins

pico2w_pin

Name

Beschreibung

Funktion

GP0-GP28

Allgemeine digitale Ein-/Ausgabe-Pins (GPIO)

Können als Ein- oder Ausgang genutzt werden, ohne eine festgelegte Standardfunktion.

GND

0-Volt-Masse

Mehrere GND-Pins um den Pico 2 W erleichtern die Verdrahtung.

RUN

Aktivierung/Deaktivierung des Pico

Startet oder stoppt den Pico 2 W über einen externen Mikrocontroller.

GPxx_ADCx

GPIO oder Analog-Eingang

Kann als analoger Eingang oder als digitaler Ein-/Ausgang genutzt werden (aber nicht beides gleichzeitig).

ADC_VREF

Referenzspannung für den Analog-Digital-Wandler (ADC)

Spezieller Eingangspin zur Festlegung einer Referenzspannung für analoge Eingänge.

AGND

Masse für den Analog-Digital-Wandler (ADC)

Spezielle Masseverbindung zur Verwendung mit dem ADC_VREF-Pin.

3V3(O)

3,3-V-Spannungsausgang

3,3-V-Stromquelle, dieselbe Spannung, mit der der Pico 2 W intern arbeitet (aus VSYS erzeugt).

3V3(E)

Aktiviert oder deaktiviert die 3,3-V-Versorgung

Ermöglicht das Ein- und Ausschalten der 3V3(O)-Stromversorgung.

VSYS

2–5 V Stromversorgung

Direkte Verbindung zur internen Stromversorgung des Pico, nicht abschaltbar ohne den gesamten Pico 2 W auszuschalten.

VBUS

5-V-Stromversorgung

5-V-Quelle aus dem Micro-USB-Anschluss des Pico zur Versorgung von Peripheriegeräten mit mehr als 3,3 V.

Die beste Anlaufstelle für alle Informationen zum Raspberry Pi Pico 2 W ist hier.
