LED-Dot-Matrix

img_led_matrix

LED-Dot-Matrizen werden generell in zwei Kategorien unterteilt: Common Anode (CA) und Common Cathode (CC). Der Hauptunterschied liegt in der internen Verdrahtung der LEDs. In diesem Kit kommt eine CA-Dot-Matrix (Common Anode) zum Einsatz, erkennbar am Label „788BS“ an der Seite.

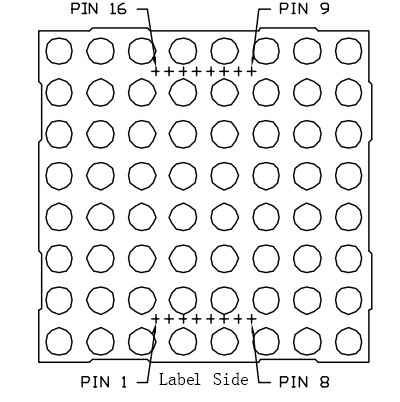

Die Anordnung der Pins entnehmen Sie bitte der nachfolgenden Abbildung. Die Pins befinden sich auf beiden Seiten der Rückseite der Dot-Matrix. Mit Blick auf die Seite mit dem Etikett sind die Pins an diesem Ende von 1 bis 8 durchnummeriert, während die Pins auf der gegenüberliegenden Seite von 9 bis 16 nummeriert sind.

Externe Ansicht:

img_788bs_i

Die interne Verschaltung einer CA-Matrix unterscheidet sich von einer CC-Matrix hinsichtlich der Polarität: Bei einer CA-Matrix bilden die ROW-Pins die Anoden, während die COL-Pins als Kathoden fungieren. Bei einer CC-Matrix verhält es sich genau umgekehrt. Gemeinsam ist beiden Typen jedoch, dass die Pins 13, 3, 4, 10, 6, 11, 15 und 16 stets den COL zugeordnet sind, während die Pins 9, 14, 8, 12, 1, 7, 2 und 5 stets den ROW entsprechen.

Um beispielsweise die erste LED oben links zu aktivieren, setzen Sie bei einer CA-Matrix den COL-Pin 13 auf Low und den ROW-Pin 9 auf High. Bei einer CC-Matrix hingegen setzen Sie den COL-Pin 13 auf High und den ROW-Pin 9 auf Low. Möchten Sie die gesamte erste Spalte beleuchten, setzen Sie bei der CA-Matrix den COL-Pin 13 auf Low und alle ROW-Pins (9, 14, 8, 12, 1, 7, 2 und 5) auf High. Bei der CC-Matrix invertiert sich entsprechend die Logik.

Innere Struktur:

img_788bs_sche

Pinbelegung der LED-Dot-Matrix:

COL

1

2

3

4

5

6

7

8

Pin No.

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Pin No.

9

14

8

12

1

7

2

5

Zusätzlich werden in diesem Aufbau zwei 74HC595-Chips verwendet. Ein Chip steuert die Reihen (ROW), während der andere die Spalten (COL) der LED-Dot-Matrix ansteuert.
