4-stelliges 7-Segment-Display

Ein 4-stelliges 7-Segment-Display besteht aus vier einzelnen 7-Segment-Anzeigen, die gemeinsam betrieben werden.

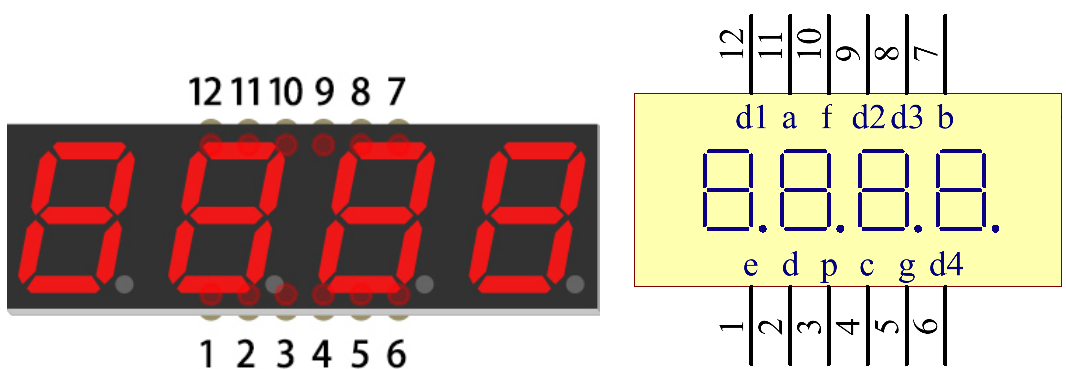

img_4-digit-sche

Das 4-stellige 7-Segment-Display arbeitet unabhängig und nutzt das Prinzip der visuellen Persistenz, um die einzelnen Ziffern in schneller Abfolge zu durchlaufen und so die Illusion einer durchgängigen Zeichenanzeige zu erzeugen.

Wenn beispielsweise „1234“ dargestellt wird, leuchtet zunächst die erste 7-Segment-Ziffer auf und zeigt „1“, während die anderen drei dunkel bleiben. Kurz darauf wird die zweite Ziffer aktiviert und zeigt „2“, während die erste, dritte und vierte Ziffer ausgeschaltet sind. Dieser Vorgang wiederholt sich für alle vier Ziffern in schneller Folge (typischerweise innerhalb von 5 Millisekunden). Durch das Phänomen des optischen Nachbildes und der visuellen Persistenz nimmt das menschliche Auge alle vier Zeichen als gleichzeitig angezeigt wahr.

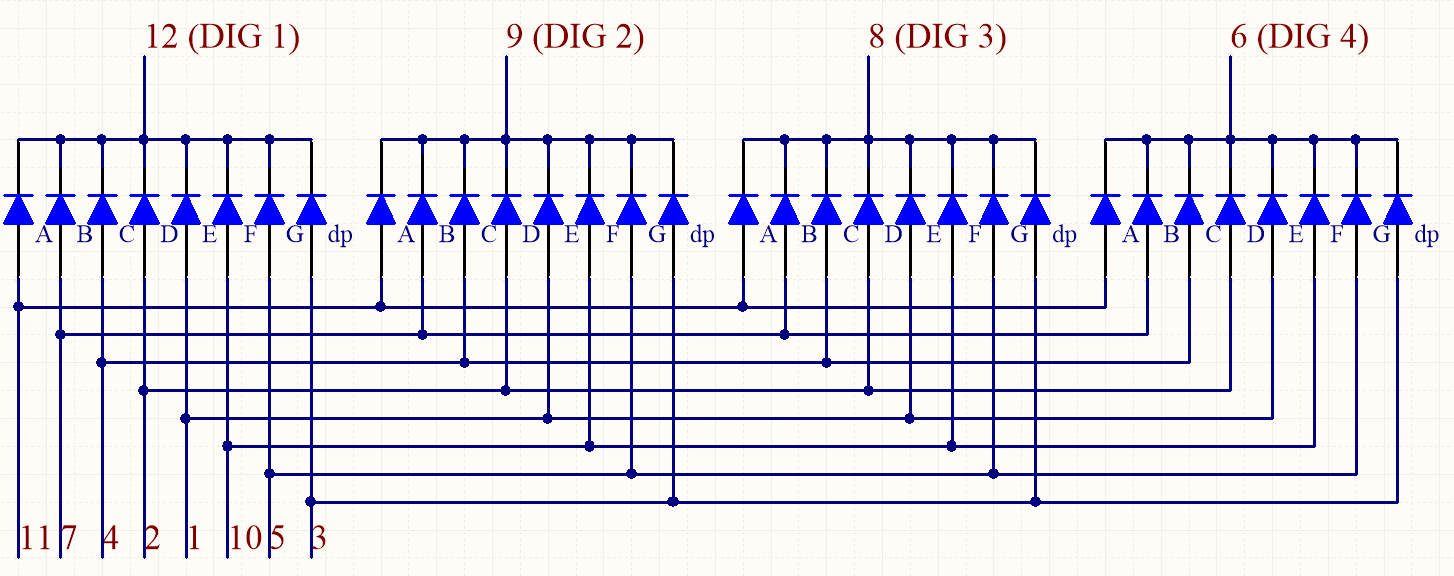

img_4-digit-sche-ca

Anzeige-Codes

Um das Funktionsprinzip von 7-Segment-Anzeigen (gemeinsame Kathode) zu verdeutlichen, haben wir die folgende Tabelle erstellt. Die Zahlen stellen die Zeichen von 0 bis F dar, die auf dem 7-Segment-Display angezeigt werden können. (DP) GFEDCBA gibt an, welche LEDs auf 0 oder 1 gesetzt sind. Zum Beispiel bedeutet der Code 00111111, dass DP und G auf 0 gesetzt sind, während die übrigen Segmente auf 1 stehen. Dadurch wird die Zahl 0 auf dem Display dargestellt, während der HEX-Code der entsprechenden hexadezimalen Zahl entspricht.

Glyph Code

Zahl

Binärcode

Hexadezimalcode

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
