TA6586 - Motortreiber-Chip

img_ta6586

Der TA6586 ist ein monolithischer IC zur Steuerung von bidirektionalen Gleichstrommotoren. Er verfügt über zwei Logikeingänge zur Steuerung der Bewegungsrichtung – vorwärts und rückwärts. Die Schaltung zeichnet sich durch eine gute Störfestigkeit, einen geringen Ruhestrom und einen niedrigen Ausgangssättigungsspannungsabfall aus. Eine integrierte Schutzdiode kompensiert die Induktionsströme beim Abschalten der Last, wodurch sich der Chip sicher und zuverlässig für den Betrieb von Relais, Gleichstrommotoren, Schrittmotoren oder für Schaltsteuerungen eignet. Der TA6586 wird häufig in Modellfahrzeugen, ferngesteuerten Flugzeugmotoren, automatischen Ventilsteuerungen, elektromagnetischen Schlössern sowie in Präzisionsinstrumenten und anderen Steuerungsschaltungen eingesetzt.

Eigenschaften

  • Niedriger Ruhestrom: ≦2μA

  • Weiter Versorgungsspannungsbereich

  • Integrierte Bremsfunktion

  • Überhitzungsschutz

  • Überstrombegrenzung und Kurzschlussschutz

  • DIP8 Pb-freies Gehäuse

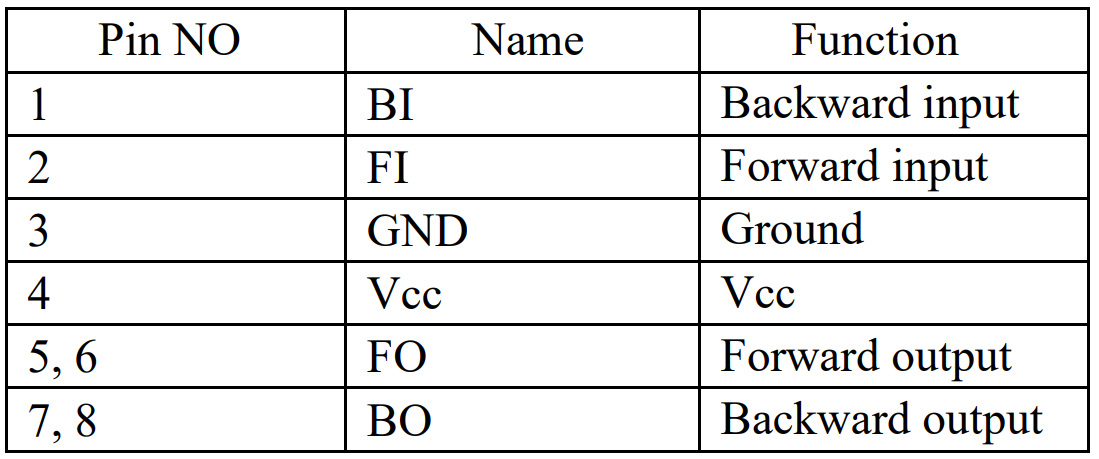

Pin-Funktion

img_ta6586_pin

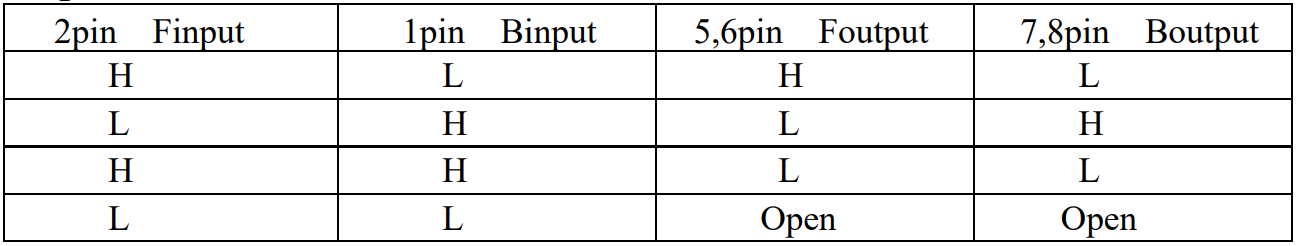

Wahrheitstabelle der Eingänge

img_ta6586_priciple

Example
