7.6 Bau eines Ampelsteuergeräts

In diesem Projekt erstellen wir ein Ampelsteuergerät mit dem Raspberry Pi Pico 2 W, drei LEDs (rot, gelb, grün) und einem 4-stelligen 7-Segment-Display. Dieses System simuliert eine echte Ampelsequenz und zeigt die verbleibende Zeit für jedes Licht auf dem 7-Segment-Display an.

  • Rotes Licht: Der Verkehr sollte bei einem blinkenden roten Licht stoppen, was einem Stoppschild entspricht.

  • Gelbes Licht: Ein Warnsignal, das gleich rot wird. Gelbe Lichter werden in verschiedenen Ländern (Regionen) unterschiedlich interpretiert.

  • Grünes Licht: Erlaubt dem Verkehr, in die angezeigte Richtung zu fahren.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Pico 2 W Starter Kit

450+

Pico 2 W Kit

Du kannst sie auch einzeln über die untenstehenden Links kaufen.

SN

KOMPONENTE

MENGE

LINK

1

Einführung in den Pico 2 W

1

2

Micro USB-Kabel

1

3

Breadboard

1

KAUFEN

4

Jumper-Kabel

Mehrere

KAUFEN

5

Widerstand

7(220Ω)

KAUFEN

6

4-stelliges 7-Segment-Display

1

7

74HC595

1

KAUFEN

8

LED

1

KAUFEN

Verständnis der Komponenten

  • LEDs: Repräsentieren die Ampeln. Wir steuern sie, um die standardmäßige Ampelsequenz zu simulieren.

  • 4-stelliges 7-Segment-Display: Zeigt den Countdown-Timer für jedes Licht an.

  • 74HC595 Schieberegister: Ermöglicht es uns, mehrere Ausgänge (Segmente und Ziffern des Displays) mit weniger GPIO-Pins am Pico zu steuern.

Schaltplan

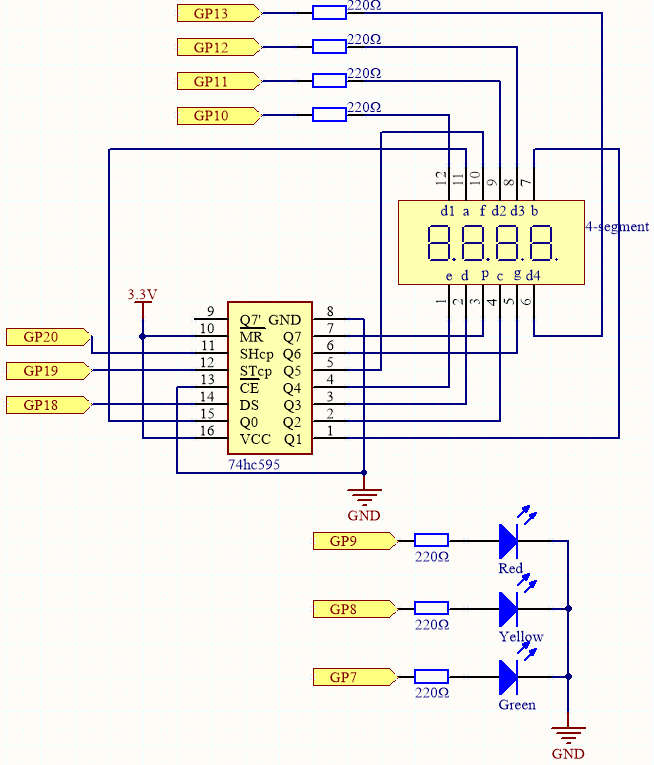

sch_traffic_light

  • Dieser Schaltkreis basiert auf dem 5.3 Zeitmesser mit der Ergänzung von 3 LEDs.

  • Die 3 roten, gelben und grünen LEDs sind jeweils mit GP7~GP9 verbunden.

Verdrahtung

wiring_traffic_light

Schreiben des Codes

Wir schreiben ein MicroPython-Skript, das:

  • Die Ampelsequenz steuert.

  • Den Countdown-Timer auf dem 7-Segment-Display anzeigt.

  • Schieberegister verwendet, um das Display zu steuern.

Bemerkung

  • Öffne die Datei 7.6_traffic_light.py aus pico-2w-kit-main/micropython oder kopiere den Code in Thonny, dann klicke auf „Ausführen“ oder drücke F5.

  • Stelle sicher, dass der richtige Interpreter ausgewählt ist: MicroPython (Raspberry Pi Pico).COMxx.

import machine
import utime
from machine import Timer

# Initialize LED pins
led_pins = [7, 8, 9]  # Green, Yellow, Red LEDs connected to GP7, GP8, GP9
leds = [machine.Pin(pin, machine.Pin.OUT) for pin in led_pins]

# Define the duration for each traffic light color in seconds [Green, Yellow, Red]
light_time = [30, 5, 30]  # [Green, Yellow, Red]

# Define the binary codes for each digit (0-9)
SEGMENT_CODES = [
    0x3F,  # 0
    0x06,  # 1
    0x5B,  # 2
    0x4F,  # 3
    0x66,  # 4
    0x6D,  # 5
    0x7D,  # 6
    0x07,  # 7
    0x7F,  # 8
    0x6F   # 9
]

# Initialize the control pins for 74HC595
SDI = machine.Pin(18, machine.Pin.OUT)   # Serial Data Input (DS)
RCLK = machine.Pin(19, machine.Pin.OUT)  # Register Clock (STCP)
SRCLK = machine.Pin(20, machine.Pin.OUT) # Shift Register Clock (SHCP)

# Initialize digit select pins (common cathodes)
digit_pins = [
    machine.Pin(10, machine.Pin.OUT),  # Digit 1
    machine.Pin(11, machine.Pin.OUT),  # Digit 2
    machine.Pin(12, machine.Pin.OUT),  # Digit 3
    machine.Pin(13, machine.Pin.OUT)   # Digit 4
]

# Function to send data to 74HC595
def shift_out(data):
    RCLK.low()
    for bit in range(7, -1, -1):
        SRCLK.low()
        bit_val = (data >> bit) & 0x01
        SDI.value(bit_val)
        SRCLK.high()
    RCLK.high()

# Function to display a digit at a specific position
def display_digit(position, digit):
    # Turn off all digits
    for dp in digit_pins:
        dp.high()
    # Send segment data
    shift_out(SEGMENT_CODES[digit])
    # Activate the selected digit (common cathode is active low)
    digit_pins[position].low()
    # Small delay to allow the digit to be visible
    utime.sleep_ms(5)
    # Turn off the digit
    digit_pins[position].high()

# Function to display a number on the 4-digit display
def display_number(number):
    # Extract individual digits
    digits = [
        (number // 1000) % 10,
        (number // 100) % 10,
        (number // 10) % 10,
        number % 10
    ]
    # Display each digit rapidly
    for i in range(4):
        display_digit(i, digits[i])

# Function to update the LEDs based on the current state
def update_leds(state):
    # States: 0 = Green, 1 = Yellow, 2 = Red
    for i in range(3):
        leds[i].value(0)
    leds[state].value(1)

# Timer variables
counter = light_time[0]  # Start with green light duration
current_state = 0  # 0 = Green, 1 = Yellow, 2 = Red

# Timer interrupt callback to update the traffic light state and counter
def timer_callback(t):
    global counter, current_state
    counter -= 1
    if counter <= 0:
        current_state = (current_state + 1) % 3  # Cycle through the states
        counter = light_time[current_state]  # Reset counter for the new state
        update_leds(current_state)

# Initialize the timer
timer = Timer(period=1000, mode=Timer.PERIODIC, callback=timer_callback)

# Initial LED state
update_leds(current_state)

# Main loop
try:
    while True:
        display_number(counter)
except KeyboardInterrupt:
    timer.deinit()
    print("Program stopped.")

Wenn der Code ausgeführt wird, leuchtet zuerst die grüne LED auf, und das Display zeigt einen Countdown von 30 an. Nach 30 Sekunden leuchtet die gelbe LED auf, und das Display zählt von 5 herunter. Dann leuchtet die rote LED auf, und das Display zählt von 30 herunter. Der Zyklus wiederholt sich unendlich.

Verständnis des Codes

  1. Imports und Initialisierung:

    • machine: Bietet Zugang zu hardwarebezogenen Funktionen.

    • utime: Bietet zeitbezogene Funktionen.

    • Timer: Wird verwendet, um Hardware-Timer zu erstellen.

  2. LED-Initialisierung:

    Definiert GPIO-Pins für die roten, gelben und grünen LEDs. Initialisiert jeden Pin als Ausgang.

    led_pins = [7, 8, 9]  # Grüne, gelbe, rote LEDs verbunden mit GP7, GP8, GP9
leds = [machine.Pin(pin, machine.Pin.OUT) for pin in led_pins]

  3. Ampelzeiten:

    Gibt die Dauer (in Sekunden) für jeden Ampelzustand an.

    light_time = [30, 5, 30]  # [Grün, Gelb, Rot]

  4. Anzeigefunktionen:

    • display_digit(digit): Aktiviert eine spezifische Ziffer auf der Anzeige.

    • shift_out(data): Sendet Daten an das Schieberegister.

    • display_number(num): Zerlegt die Zahl in Ziffern und zeigt sie durch Multiplexing an.

  5. update_leds(state) Funktion:

    • Aktualisiert den Zustand der LEDs basierend auf dem aktuellen Ampelzustand.

    • Schaltet alle LEDs aus und dann die LED ein, die dem aktuellen Zustand entspricht.

    def update_leds(state):
    # Zustände: 0 = Grün, 1 = Gelb, 2 = Rot
    for i in range 3:
        leds[i].value(0)
    leds[state].value(1)

  6. timer_callback(t) Funktion:

    • Timer-Interrupt-Rückruffunktion.

    • Verringert den Zähler jede Sekunde.

    • Wenn der Zähler null erreicht, wechselt er zum nächsten Ampelzustand und setzt den Zähler zurück.

    def timer_callback(t):
    global counter, current_state
    counter -= 1
    if counter <= 0:
        current_state = (current_state + 1) % 3  # Durchlaufe die Zustände
        counter = light_time[current_state]  # Setze Zähler für den neuen Zustand zurück
        update_leds(current_state)

  7. Hauptausführung:

    • Anfangsvariablen: Setzt den Anfangszustand auf grün und initialisiert den Zähler.

      counter = light_time[0]  # Beginne mit grüner Lichtdauer
current_state = 0  # 0 = Grün, 1 = Gelb, 2 = Rot

    • Timer initialisieren: Erstellt einen periodischen Timer, der alle 1000 Millisekunden (1 Sekunde) auslöst und timer_callback aufruft.

      timer = Timer(period=1000, mode=Timer.PERIODIC, callback=timer_callback)

    • Setze den anfänglichen LED-Zustand: Stellt sicher, dass die richtige LED zu Beginn leuchtet.

      update_leds(current_state)

    • Hauptschleife: Betritt eine Endlosschleife, die den Countdown-Timer anzeigt. Behandelt eine Tastaturunterbrechung (z. B. Ctrl+C), um den Timer sicher zu deinitialisieren und zu beenden.

      try:
    while True:
        display_number(counter)
except KeyboardInterrupt:
    timer.deinit()
    print("Program stopped.")

Weiteres Experimentieren

  • Zeit anpassen:

    Ändere die Liste light_time, um die Dauer für jedes Licht anzupassen.

  • Fußgängerüberweg hinzufügen:

    Implementiere Knöpfe und zusätzliche LEDs, um Fußgängerampelsignale zu simulieren.

  • Anzeige verbessern:

    Modifiziere den Code, um Funktionen wie das Blinken der LED hinzuzufügen, wenn die Zeit fast abgelaufen ist.

  • Echte Ampeln simulieren:

    Füge komplexere Sequenzen hinzu, wie Linksabbiegersignale oder mehrere Kreuzungen.

Fazit

Du hast erfolgreich ein Ampelsteuergerät mit dem Raspberry Pi Pico 2 W gebaut! Dieses Projekt zeigt, wie Mikrocontroller verwendet werden können, um Hardwarekomponenten wie LEDs und Anzeigen zu steuern, und wie Timer und Interrupts Echtzeitanwendungen erstellen können.
