RGB-LED

img_rgb

RGB-LEDs können Licht in einer Vielzahl von Farben erzeugen. Jede RGB-LED kombiniert drei einzelne LEDs – Rot, Grün und Blau – in einem transparenten oder halbtransparenten Kunststoffgehäuse. Durch Anpassen der Eingangsspannung an den drei Pins entstehen durch Farbmischung unterschiedliche Farben. Tatsächlich kann eine RGB-LED auf diese Weise bis zu 16.777.216 verschiedene Farbkombinationen erzeugen.

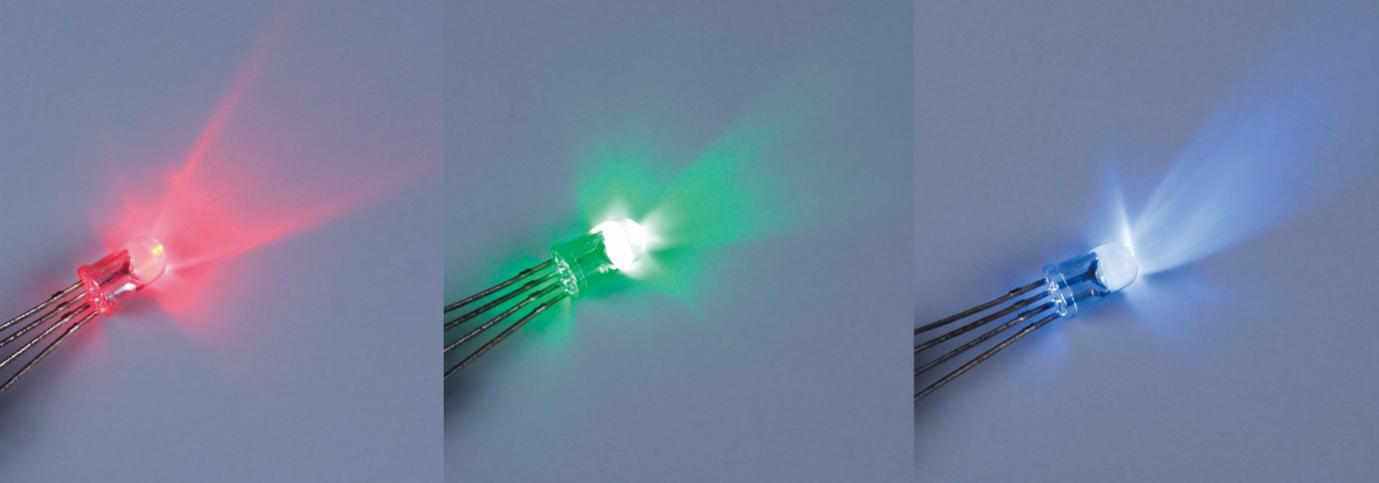

img_rgb_light

RGB-LEDs werden in zwei Typen unterteilt: gemeinsame Anode (Common Anode) und gemeinsame Kathode (Common Cathode). In diesem Kit wird die gemeinsame Kathode (CC) verwendet. Dies bedeutet, dass die Kathoden der drei LEDs miteinander verbunden sind. Wenn die gemeinsame Kathode mit GND verbunden ist und die anderen Pins angesteuert werden, leuchtet die LED in der jeweiligen Farbe.

Das Schaltsymbol einer RGB-LED ist in der folgenden Abbildung dargestellt.

img_rgb_symbol

Eine RGB-LED verfügt über 4 Pins: Der längste Pin ist die gemeinsame Kathode, die normalerweise mit GND verbunden wird. Der Pin links neben dem längsten ist für Rot, die beiden Pins rechts davon steuern Grün und Blau.

img_rgb_pin

Eigenschaften

  • Farbe: Drei-Farb-LED (Rot/Grün/Blau)

  • Gemeinsame Kathode

  • 5 mm klares rundes Gehäuse

  • Vorwärtsspannung: Rot: DC 2,0 - 2,2V; Blau & Grün: DC 3,0 - 3,2V (IF=20mA)

  • 0,06 Watt DIP-RGB-LED

  • Bis zu 20 % höhere Leuchtkraft

  • Abstrahlwinkel: 30°
