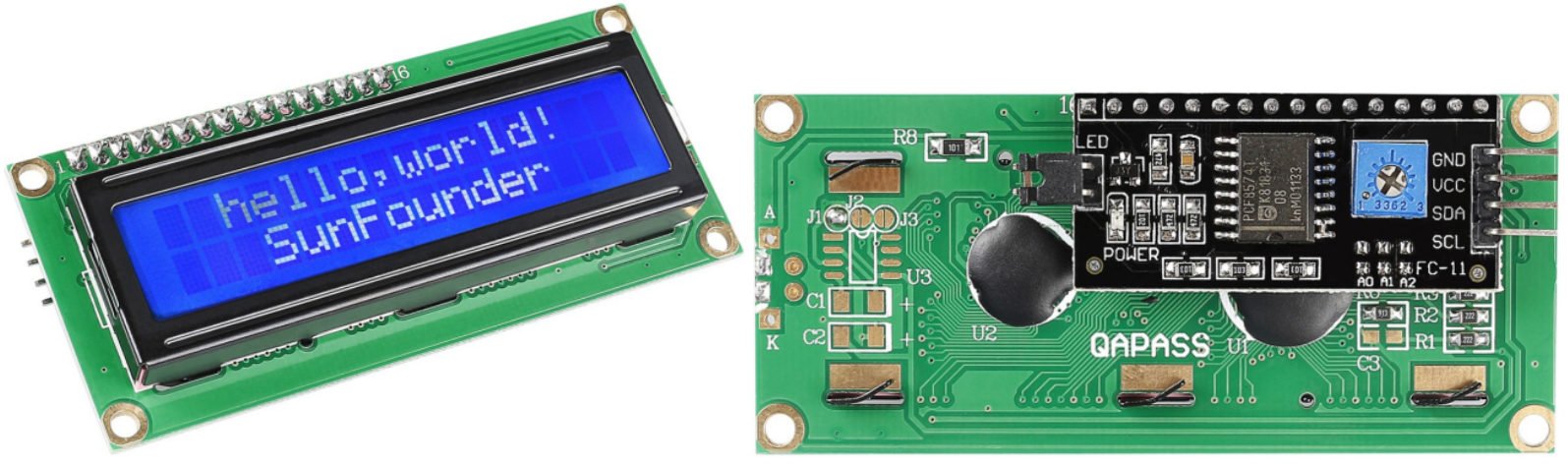

I2C LCD1602

i2c_lcd1602

  • GND: Masseanschluss.

  • VCC: Versorgungsspannung, 5 V.

  • SDA: Serielle Datenleitung; wird über einen Pull-up-Widerstand mit VCC verbunden.

  • SCL: Serielle Taktleitung; wird über einen Pull-up-Widerstand mit VCC verbunden.

LCD-Displays verbessern die Interaktion zwischen Mensch und Maschine erheblich. Ein gemeinsamer Nachteil ist jedoch, dass diese Displays meist viele I/O-Pins des Controllers beanspruchen. Dies schränkt die verfügbare Anzahl der Pins für andere Anwendungen deutlich ein.

Zur Lösung dieses Problems wurde das LCD1602 mit einem I2C-Modul entwickelt. Das integrierte PCF8574-Modul wandelt I2C-Seriendaten in parallele Daten um. Dadurch wird der Anschluss des LCDs stark vereinfacht und die Anzahl der benötigten I/O-Pins reduziert.

I2C Address

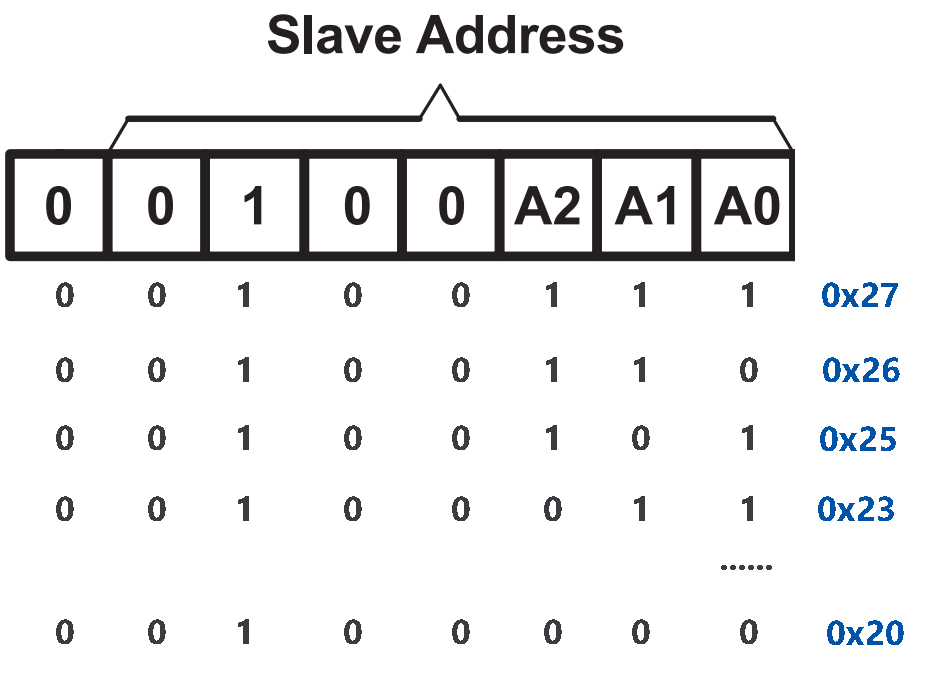

Die Standardadresse lautet meistens 0x27; in wenigen Fällen wird 0x3F verwendet.

Anhand der Standardadresse 0x27 als Beispiel erklärt, lässt sich die Geräteadresse durch Kurzschließen der Lötpads A0/A1/A2 ändern. Standardmäßig sind A0/A1/A2 auf „1“ gesetzt; durch Kurzschließen des jeweiligen Pads wird der Wert auf „0“ gesetzt.

i2c_address

Backlight/Contrast

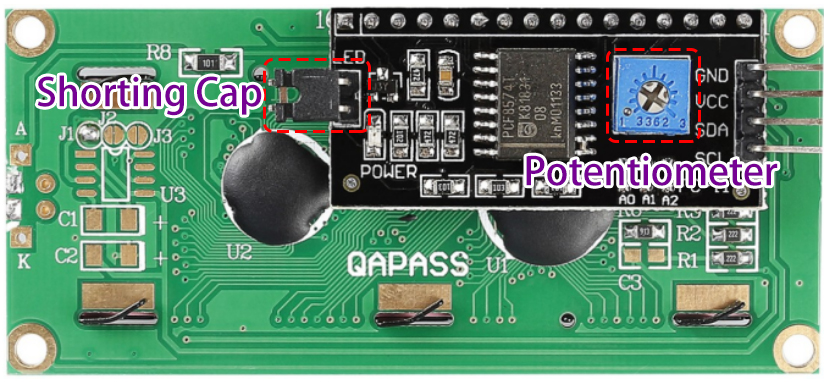

Die Hintergrundbeleuchtung kann mithilfe einer Steckbrücke aktiviert werden; entfernen Sie diese Brücke, um die Beleuchtung zu deaktivieren. Das blaue Potentiometer auf der Rückseite dient zur Einstellung des Kontrasts (Helligkeitsverhältnis zwischen hellstem Weiß und dunkelstem Schwarz).

back_lcd1602

  • Shorting Cap: Aktiviert oder deaktiviert die Hintergrundbeleuchtung durch Aufstecken oder Entfernen.

  • Potentiometer: Dient zur Anpassung des Kontrasts (Klarheit der dargestellten Zeichen); im Uhrzeigersinn wird der Kontrast erhöht, gegen den Uhrzeigersinn verringert.
