7.4 Bau eines Passagierzählers

In dieser Lektion erstellen wir einen Passagierzähler mit einem Raspberry Pi Pico 2 W, einem PIR-Bewegungssensor (Passive Infrared) und einem 4-stelligen 7-Segment-Display. Dieses Gerät zählt die Anzahl der vom PIR-Sensor erkannten Bewegungen und zeigt die Gesamtzahl auf dem Display an. Es simuliert die Funktionsweise von Zählern, die in öffentlichen Bereichen zur Überwachung des Fußgängerverkehrs verwendet werden.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Bauteile.

Es ist praktisch, ein komplettes Kit zu kaufen. Hier ist der Link:

Name	ENTHALTENE TEILE	LINK
Pico 2 W Starter Kit	450+	Pico 2 W Kit

Alternativ können die Komponenten auch einzeln über die folgenden Links erworben werden.

SN	KOMPONENTE	MENGE	LINK
1	Einführung in den Pico 2 W	1
2	Micro-USB-Kabel	1
3	Breadboard	1	KAUFEN
4	Jumper-Kabel	Mehrere	KAUFEN
5	Widerstand	4 (220Ω)	KAUFEN
6	4-stelliges 7-Segment-Display	1
7	74HC595	1	KAUFEN
8	PIR-Bewegungssensor-Modul	1	KAUFEN

Funktionsweise der Komponenten

PIR-Bewegungssensor: Erkennt Bewegungen durch Messung der Infrarotstrahlung (IR) von Objekten in seinem Sichtfeld. Sobald Bewegung erkannt wird, gibt er ein HIGH-Signal aus.
4-stelliges 7-Segment-Display: Ermöglicht die Anzeige von Zahlen zwischen 0000 und 9999. Mithilfe eines Schieberegisters steuern wir das Display mit weniger GPIO-Pins.
74HC595 Schieberegister: Ein 8-Bit-Schieberegister mit serieller Eingabe und paralleler Ausgabe. Es ermöglicht die Steuerung mehrerer Ausgänge mit wenigen GPIO-Pins.

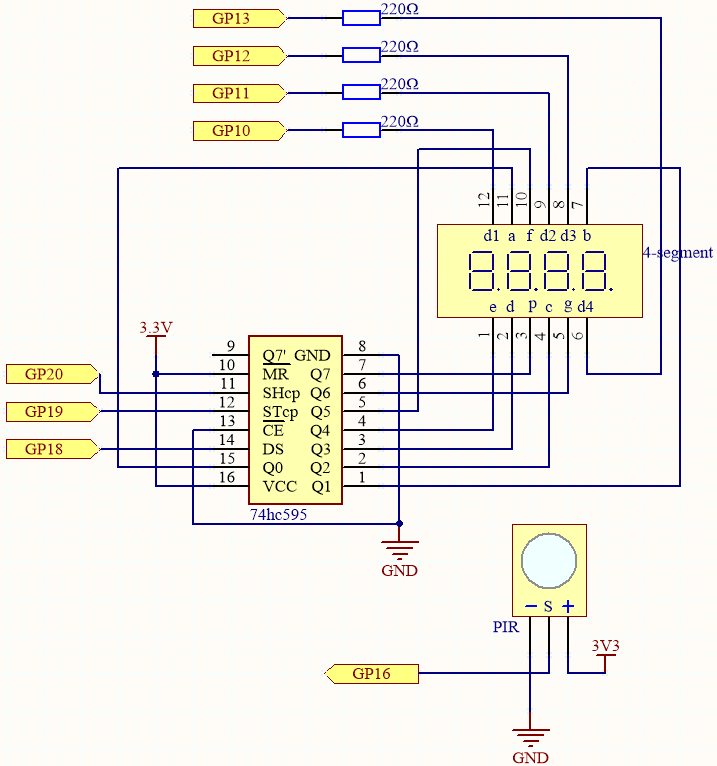

Schaltplan

sch_passager_counter

Diese Schaltung basiert auf der 5.3 Zeitmesser mit der Ergänzung eines PIR-Moduls.
Der PIR-Sensor gibt bei erkannter Bewegung ein ca. 2,8 Sekunden langes HIGH-Signal aus.
Das PIR-Modul verfügt über zwei Potentiometer: eines zur Einstellung der Empfindlichkeit, das andere zur Anpassung der Erkennungsreichweite. Um die beste Leistung zu erzielen, sollten beide Potentiometer gegen den Uhrzeigersinn bis zum Anschlag gedreht werden.

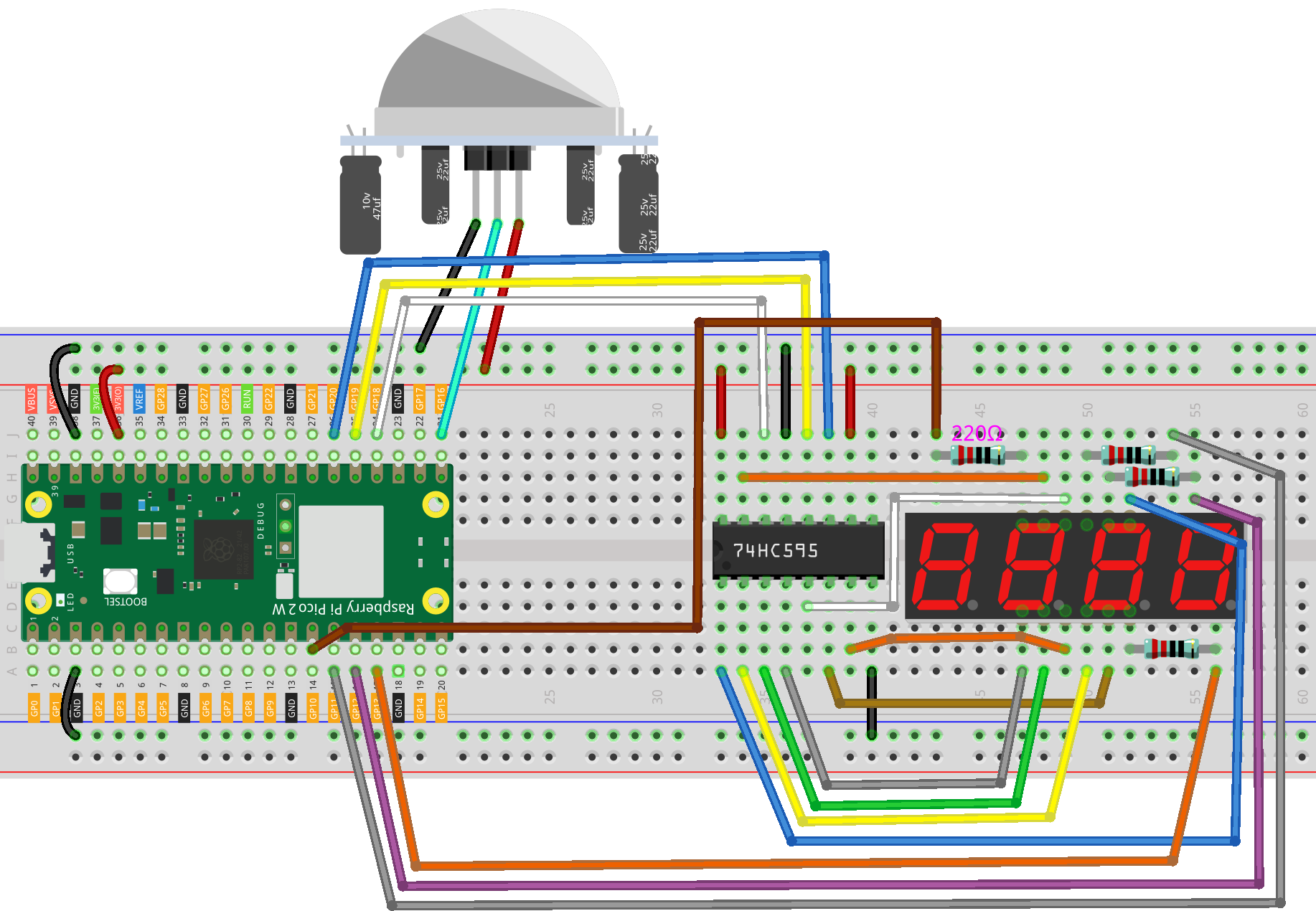

Verdrahtung

wiring_passager_counter

Code schreiben

Unser MicroPython-Skript wird:

Bewegungen mit dem PIR-Sensor erkennen.
Bei jeder Bewegung den Zähler um eins erhöhen.
Die aktuelle Zählung auf dem 4-stelligen 7-Segment-Display anzeigen.
Multiplexing-Techniken verwenden, um das Display effizient zu steuern.

Bemerkung

Öffne die Datei 7.4_passager_counter.py im Verzeichnis pico-2w-kit-main/micropython oder kopiere den folgenden Code in Thonny. Klicke dann auf „Run“ oder drücke F5, um es auszuführen.
Stelle sicher, dass unten rechts in Thonny der Interpreter „MicroPython (Raspberry Pi Pico).COMxx“ ausgewählt ist.

from machine import Pin
import utime

# PIR-Sensor-Pin definieren
pir_sensor = Pin(16, Pin.IN)

# Zähler initialisieren
count = 0

# Binärcodes für die Anzeige der Ziffern 0-9
SEGMENT_CODES = [
    0x3F,  # 0
    0x06,  # 1
    0x5B,  # 2
    0x4F,  # 3
    0x66,  # 4
    0x6D,  # 5
    0x7D,  # 6
    0x07,  # 7
    0x7F,  # 8
    0x6F   # 9
]

# Initialisierung der Steuerpins für 74HC595
SDI = machine.Pin(18, machine.Pin.OUT)   # Serielle Dateneingabe (DS)
RCLK = machine.Pin(19, machine.Pin.OUT)  # Register-Takt (STCP)
SRCLK = machine.Pin(20, machine.Pin.OUT) # Schieberegister-Takt (SHCP)

# Initialisierung der Digit-Auswahlpins (gemeinsame Kathoden)
digit_pins = [
    machine.Pin(10, machine.Pin.OUT),  # Ziffer 1
    machine.Pin(11, machine.Pin.OUT),  # Ziffer 2
    machine.Pin(12, machine.Pin.OUT),  # Ziffer 3
    machine.Pin(13, machine.Pin.OUT)   # Ziffer 4
]

# Funktion zum Senden von Daten an 74HC595
def shift_out(data):
    RCLK.low()
    for bit in range(7, -1, -1):
        SRCLK.low()
        bit_val = (data >> bit) & 0x01
        SDI.value(bit_val)
        SRCLK.high()
    RCLK.high()

# Funktion zur Anzeige einer Ziffer an einer bestimmten Position
def display_digit(position, digit):
    # Alle Ziffern deaktivieren
    for dp in digit_pins:
        dp.high()
    # Segmentdaten senden
    shift_out(SEGMENT_CODES[digit])
    # Aktivieren der ausgewählten Ziffer (gemeinsame Kathode ist aktiv niedrig)
    digit_pins[position].low()
    # Kleine Verzögerung für die Sichtbarkeit der Ziffer
    utime.sleep_ms(5)
    # Ziffer deaktivieren
    digit_pins[position].high()

# Funktion zur Anzeige einer Zahl auf dem 4-stelligen Display
def display_number(number):
    # Einzelne Ziffern extrahieren
    digits = [
        (number // 1000) % 10,
        (number // 100) % 10,
        (number // 10) % 10,
        number % 10
    ]
    # Jede Ziffer schnell nacheinander anzeigen
    for i in range(4):
        display_digit(i, digits[i])

# Interrupt-Handler für den PIR-Sensor
def pir_handler(pin):
    global count
    count += 1
    if count > 9999:
        count = 0

# PIR-Sensor-Interrupt einrichten
pir_sensor.irq(trigger=Pin.IRQ_RISING, handler=pir_handler)

# Hauptschleife
while True:
    # Anzeige kontinuierlich aktualisieren
    display_number(count)

Wenn das Skript läuft, sollte das 7-Segment-Display initialisiert werden und „0000“ anzeigen. Bewege dich vor dem PIR-Sensor. Die angezeigte Zahl sollte sich jedes Mal um eins erhöhen, wenn eine Bewegung erkannt wird. Erreicht der Zähler 9999, wird er auf 0000 zurückgesetzt.

Den Code verstehen

Importe und Pin-Definitionen:
- machine.Pin: Zur Steuerung der GPIO-Pins.
- utime: Für Zeitfunktionen.
- Definition der Steuerpins SDI, SRCLK und RCLK für das Schieberegister.
- Definition von pir_sensor auf GP16 als Eingangspin für den PIR-Sensor.

Segment-Codes:

SEGMENT_CODES: Eine Liste mit den Binärcodes für die Anzeige der Ziffern 0-9 auf einem 7-Segment-Display. Jeder Bytewert bestimmt, welche Segmente leuchten.

# 7-Segment-Display Codes für die Ziffern 0-9 (gemeinsame Kathode)
SEGMENT_CODES = [
    0x3F,  # 0
    0x06,  # 1
    0x5B,  # 2
    0x4F,  # 3
    0x66,  # 4
    0x6D,  # 5
    0x7D,  # 6
    0x07,  # 7
    0x7F,  # 8
    0x6F   # 9
]

Zähler-Initialisierung:
- count: Eine globale Variable zur Erfassung der erkannten Bewegungen.

Die Funktion shift_out definieren:

Sendet 8 Bit Daten an das 74HC595-Schieberegister.
Beginnt mit dem höchstwertigen Bit (MSB).
Pulsiert die Schiebe- und Registertaktsignale korrekt.

def shift_out(data):
    RCLK.low()
    for bit in range(7, -1, -1):
        SRCLK.low()
        bit_val = (data >> bit) & 0x01
        SDI.value(bit_val)
        SRCLK.high()
    RCLK.high()

Die Funktion display_digit definieren:
- Deaktiviert alle Ziffern.
- Sendet die Segmentdaten der gewünschten Ziffer.
- Aktiviert die gewählte Ziffer, indem ihr Pin auf LOW gesetzt wird.
- Fügt eine kurze Verzögerung hinzu, um die Ziffer sichtbar zu machen.
- Deaktiviert die Ziffer danach wieder.
```
def display_digit(position, digit):
    for dp in digit_pins:
        dp.high()
    shift_out(SEGMENT_CODES[digit])
    digit_pins[position].low()
    utime.sleep_ms(5)
    digit_pins[position].high()
```

Die Funktion display_number definieren:

Extrahiert die einzelnen Ziffern einer Zahl.
Ruft display_digit für jede Ziffer schnell auf, um den Multiplexing-Effekt zu erzeugen.

def display_number(number):
    # Einzelne Ziffern extrahieren
    digits = [
        (number // 1000) % 10,
        (number // 100) % 10,
        (number // 10) % 10,
        number % 10
    ]
    # Jede Ziffer schnell nacheinander anzeigen
    for i in range(4):
        display_digit(i, digits[i])

PIR-Interrupt-Handler:
- pir_handler: Diese Funktion wird automatisch aufgerufen, wenn der PIR-Sensor eine Bewegung erkennt.
- Erhöht die count-Variable.
- Setzt count auf 0 zurück, falls der Wert 9999 überschreitet.
```
def pir_handler(pin):
    global count
    count += 1
    if count > 9999:
        count = 0
```
PIR-Sensor-Interrupt einrichten:

pir_sensor.irq: Legt eine Unterbrechung fest, um pir_handler bei einem steigenden Signal vom PIR-Sensor auszulösen.
```
pir_sensor.irq(trigger=Pin.IRQ_RISING, handler=pir_handler)
```
Hauptschleife:

Ruft kontinuierlich display_number(count) auf, um das Display mit der aktuellen Zählung zu aktualisieren.
```
while True:
    display_number(count)
```

Fehlersuche

Anzeigeprobleme:
- Falls die Anzeige falsche Zahlen zeigt, überprüfe die Segmentcodes und die Verdrahtung.
- Stelle sicher, dass das Schieberegister korrekt angeschlossen ist und Daten richtig ausgegeben werden.
Empfindlichkeit des PIR-Sensors:
- Der PIR-Sensor kann mit Potentiometern für Empfindlichkeit und Verzögerung eingestellt werden.
- Justiere diese Parameter, um die Bewegungserkennung zu optimieren.
- Beachte, dass der PIR-Sensor eine kurze Verzögerung nach der Bewegungserkennung haben kann.
Genauigkeit der Zählung:
- In Umgebungen mit viel Bewegung kann der Zähler schnell hochzählen.
- Erwäge eine Entprellung des PIR-Sensors oder begrenze die Zählfrequenz.

Erweiterungen und Verbesserungen

Reset-Taste:

Eine zusätzliche Taste hinzufügen, um den Zähler manuell auf 0 zu setzen.
Bidirektionale Zählung:

Zwei PIR-Sensoren zur Erkennung der Bewegungsrichtung (Eintritt/Austritt) nutzen.
Datenprotokollierung:

Speichere die Daten lokal oder sende sie an einen Server für Analysen.
LCD-Anzeige:

Ersetze das 7-Segment-Display durch ein LCD für mehr Informationen.
Netzwerkanbindung:

Daten über WLAN an eine Cloud oder ein Dashboard senden.

Fazit

Dieses Projekt zeigt, wie man einen Passagierzähler mit dem Raspberry Pi Pico 2 W, einem PIR-Sensor und einem 7-Segment-Display realisiert. Du kannst es als Grundlage für weiterführende Anwendungen nutzen.
