Schiebeschalter

img_slide

Ein Schiebeschalter wird, wie der Name schon sagt, durch das Verschieben eines Schalthebels betätigt, um einen Stromkreis zu öffnen oder zu schließen. Dadurch kann er zwischen verschiedenen Stromkreisen umschalten. Gängige Typen sind SPDT, SPTT, DPDT und DPTT. Aufgrund ihrer Flexibilität, Stabilität und vielseitigen Anwendungsmöglichkeiten werden Schiebeschalter häufig in Niederspannungsschaltungen, elektronischen Geräten und Spielzeugen eingesetzt.

Funktionsweise

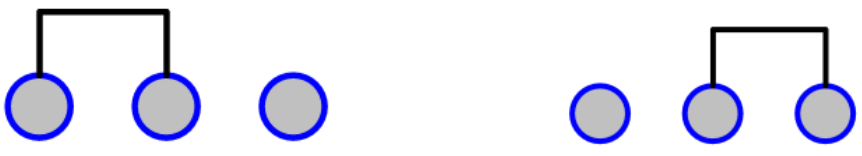

Der mittlere Pin dient als fester Verbindungspunkt. Wird der Schalter nach links geschoben, werden die beiden linken Pins miteinander verbunden. Wird der Schalter nach rechts bewegt, verbindet er die beiden rechten Pins. Dieses Prinzip ermöglicht das gezielte Herstellen oder Unterbrechen von Verbindungen zwischen Stromkreisen. Die folgende Abbildung veranschaulicht das Funktionsprinzip.

img_slide_prin

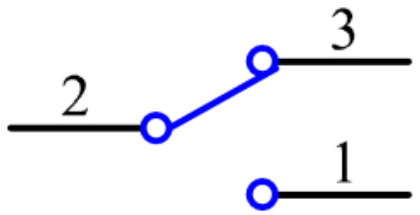

Das Schaltsymbol eines Schiebeschalters ist in der folgenden Abbildung dargestellt. In der Abbildung bezeichnet Pin 2 den mittleren Pin.

img_slide_symbol
