7.5 Erstellen eines „10-Sekunden“-Spiels

In diesem spannenden Projekt entwickeln wir ein unterhaltsames Spiel namens „10 Sekunden“, bei dem der Raspberry Pi Pico 2 W, ein Kippschalter und eine 4-stellige 7-Segment-Anzeige verwendet werden. Ziel des Spiels ist es, einen Zauberstab (simuliert durch den an einem Stab befestigten Kippschalter) zu schütteln, um einen Timer zu starten, und ihn dann erneut zu schütteln, um den Timer so nah wie möglich an 10,00 Sekunden zu stoppen. Es ist eine großartige Möglichkeit, dein Timing zu testen und Freunde herauszufordern, um herauszufinden, wer der wahre Zeitmagier ist!

Erforderliche Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein komplettes Kit zu kaufen. Hier ist der Link:

Name

ENTHALTENE TEILE IM KIT

LINK

Pico 2 W Starter Kit

450+

Pico 2 W Kit

Alternativ kannst du die Komponenten auch einzeln über die folgenden Links erwerben.

SN

KOMPONENTE

MENGE

LINK

1

Einführung in den Pico 2 W

1

2

Micro-USB-Kabel

1

3

Breadboard

1

KAUFEN

4

Jumper-Kabel

Mehrere

KAUFEN

5

Widerstand

5 (4 × 220Ω, 1 × 10KΩ)

KAUFEN

6

4-stelliges 7-Segment-Display

1

7

74HC595

1

KAUFEN

8

Neigungsschalter

1

Verständnis der Komponenten

  • Kippschalter: Ein Sensor, der die Orientierung oder Bewegung erkennt. Wird er geneigt, wird ein Stromkreis geschlossen oder unterbrochen, sodass Erschütterungen oder Bewegungen erkannt werden können.

  • 4-stellige 7-Segment-Anzeige: Zeigt Zahlen von 0000 bis 9999 an. Zur Steuerung mit weniger GPIO-Pins nutzen wir Schieberegister.

  • 74HC595-Schieberegister: Ein 8-Bit-Serial-In, Parallel-Out-Schieberegister, das es ermöglicht, mehrere Ausgänge mit wenigen GPIO-Pins zu steuern.

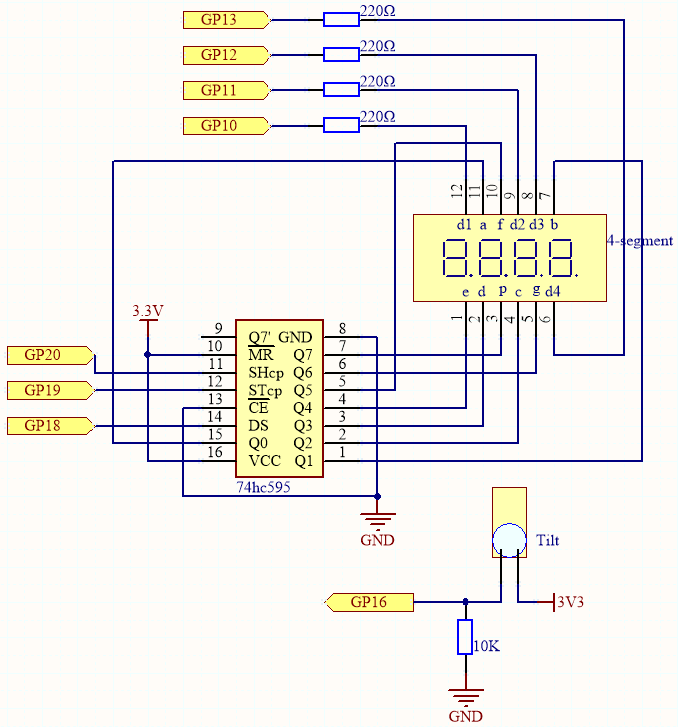

Schaltplan

sch_10_second

  • Diese Schaltung basiert auf 5.3 Zeitmesser, ergänzt durch einen Kippschalter.

  • GP16 ist „high“, wenn der Kippschalter aufrecht steht, und „low“, wenn er geneigt wird.

Verdrahtung

wiring_game_10_second

Code schreiben

Wir erstellen ein MicroPython-Skript, das:

  • Erschütterungen mithilfe des Kippschalters erkennt.

  • Einen Timer startet und stoppt.

  • Die vergangene Zeit auf der 4-stelligen 7-Segment-Anzeige anzeigt.

  • Multiplexing und Schieberegister verwendet, um die Anzeige effizient zu steuern.

from machine import Pin
import utime

# Steuerpins für das 74HC595 initialisieren
SDI = machine.Pin(18, machine.Pin.OUT)   # Serieller Dateneingang (DS)
RCLK = machine.Pin(19, machine.Pin.OUT)  # Register-Takt (STCP)
SRCLK = machine.Pin(20, machine.Pin.OUT) # Schieberegister-Takt (SHCP)

# 7-Segment-Codes für die Ziffern 0-9 (gemeinsame Kathode)
SEGMENT_CODES = [0x3F,  # 0
                0x06,  # 1
                0x5B,  # 2
                0x4F,  # 3
                0x66,  # 4
                0x6D,  # 5
                0x7D,  # 6
                0x07,  # 7
                0x7F,  # 8
                0x6F]  # 9

# Pins zur Auswahl der Ziffern (gemeinsame Kathoden)
digit_pins = [
    machine.Pin(10, machine.Pin.OUT),  # Ziffer 1
    machine.Pin(11, machine.Pin.OUT),  # Ziffer 2
    machine.Pin(12, machine.Pin.OUT),  # Ziffer 3
    machine.Pin(13, machine.Pin.OUT)   # Ziffer 4
]

# Kippschalter initialisieren
tilt_switch = Pin(16, Pin.IN, Pin.PULL_DOWN)

# Variablen für die Zeitmessung
start_time = 0
elapsed_time = 0
counting = False

# Funktion zum Verschieben von Daten in das Schieberegister
def shift_out(data):
    RCLK.low()
    for bit in range(7, -1, -1):
        SRCLK.low()
        bit_val = (data >> bit) & 0x01
        SDI.value(bit_val)
        SRCLK.high()
    RCLK.high()

# Funktion zur Anzeige einer Ziffer an einer bestimmten Position
def display_digit(position, digit):
# Alle Ziffern ausschalten
for dp in digit_pins:
    dp.high()
# Segmentdaten senden
shift_out(SEGMENT_CODES[digit])
# Die ausgewählte Ziffer aktivieren (gemeinsame Kathode ist aktiv niedrig)
digit_pins[position].low()
# Kurze Verzögerung, um die Anzeige sichtbar zu machen
utime.sleep_ms(5)
# Die Ziffer wieder ausschalten
digit_pins[position].high()

# Funktion zur Anzeige der verstrichenen Zeit
def display_time(time_ms):
# Umwandlung der Zeit in Hundertstelsekunden
centiseconds = int(time_ms / 10)
# Begrenzung auf 9999, um die Anzeigegröße einzuhalten
if centiseconds > 9999:
    centiseconds = 9999

# Extrahieren der einzelnen Ziffern
digits = [
    (centiseconds // 1000) % 10,
    (centiseconds // 100) % 10,
    (centiseconds // 10) % 10,
    centiseconds % 10
]
# Jede Ziffer nacheinander anzeigen
for i in range(4):
    display_digit(i, digits[i])

# Interrupt-Handler für den Kippschalter
def tilt_handler(pin):
global counting, start_time, elapsed_time
if not counting:
    # Zeitmessung starten
    counting = True
    start_time = utime.ticks_ms()
else:
    # Zeitmessung stoppen
    counting = False
    elapsed_time = utime.ticks_diff(utime.ticks_ms(), start_time)

# Einrichtung des Interrupts für den Kippschalter
tilt_switch.irq(trigger=Pin.IRQ_RISING, handler=tilt_handler)

    # Hauptschleife
while True:
    if counting:
        # Verstrichene Zeit berechnen
    current_time = utime.ticks_diff(utime.ticks_ms(), start_time)
    display_time(current_time)
else:
    # Endgültige Zeit anzeigen
    display_time(elapsed_time)

Wenn der Code läuft, sollte die 4-stellige 7-Segment-Anzeige initialisiert werden und 00.00 anzeigen.

  • Timer starten:

    • Schüttle den Zauberstab oder neige den Kippschalter, um den Interrupt auszulösen.

    • Der Timer beginnt, ab 00.00 hochzuzählen.

  • Timer stoppen:

    • Schüttle den Zauberstab erneut oder neige den Kippschalter.

    • Der Timer stoppt und zeigt die endgültige Zeit an.

  • Ziel des Spiels:

    • Versuche, den Timer so nah wie möglich an 10,00 Sekunden zu stoppen.

    • Fordere deine Freunde heraus und finde heraus, wer die beste Zeit erreicht!

Den Code verstehen

  1. Importe und Pin-Definitionen:

    • machine.Pin: Steuert die GPIO-Pins.

    • utime: Wird für Zeitfunktionen verwendet.

    • SDI, SRCLK und RCLK-Pins zur Steuerung der Schieberegister definieren.

    • Den Kippschalter an GP16 mit einem Pull-Down-Widerstand initialisieren.

  2. Segment- und Zifferncodes:

    • SEGMENT_CODES: Liste mit den Binärcodes zur Darstellung der Ziffern 0–9 auf einer 7-Segment-Anzeige.

    • digit_pins: Steuerung der Ziffernanzeige. Die gemeinsame Kathode ist aktiv low.

    # 7-Segment-Anzeigecodes für die Ziffern 0–9 (gemeinsame Kathode)
    SEGMENT_CODES = [0x3F,  # 0
                    0x06,  # 1
                    0x5B,  # 2
                    0x4F,  # 3
                    0x66,  # 4
                    0x6D,  # 5
                    0x7D,  # 6
                    0x07,  # 7
                    0x7F,  # 8
                    0x6F]  # 9

    # Initialisierung der Ziffernpins (gemeinsame Kathoden)
    digit_pins = [
        machine.Pin(10, machine.Pin.OUT),  # Ziffer 1
        machine.Pin(11, machine.Pin.OUT),  # Ziffer 2
        machine.Pin(12, machine.Pin.OUT),  # Ziffer 3
        machine.Pin(13, machine.Pin.OUT)   # Ziffer 4
    ]

  3. Variablen für die Zeitmessung:

    • start_time: Speichert die Startzeit des Timers.

    • elapsed_time: Speichert die insgesamt verstrichene Zeit beim Stoppen des Timers.

    • counting: Ein boolescher Wert, der anzeigt, ob der Timer aktiv ist.

  4. Definition der Funktion shift_out:

    • Sendet 8-Bit-Daten an das 74HC595-Schieberegister.

    • Überträgt die Daten beginnend mit dem höchstwertigen Bit (MSB).

    • Steuert die Taktimpulse für das Schieberegister und das Register.

    def shift_out(data):
        RCLK.low()
        for bit in range(7, -1, -1):
            SRCLK.low()
            bit_val = (data >> bit) & 0x01
            SDI.value(bit_val)
            SRCLK.high()
        RCLK.high()

  5. Definition der Funktion display_digit:

    • Schaltet alle Ziffern aus.

    • Sendet den Segmentcode für die Ziffer.

    • Aktiviert die angegebene Ziffer durch Setzen ihres Pins auf low.

    • Fügt eine kurze Verzögerung hinzu, um die Anzeige sichtbar zu machen.

    • Schaltet die Ziffer nach der Anzeige wieder aus.

    def display_digit(position, digit):
        for dp in digit_pins:
            dp.high()
        shift_out(SEGMENT_CODES[digit])
        digit_pins[position].low()
        utime.sleep_ms(5)
        digit_pins[position].high()

  6. Funktion display_time:

    • Wandelt die vergangene Zeit von Millisekunden in Hundertstelsekunden um.

    • Zerlegt die Zeit in einzelne Ziffern.

    • Verwendet Multiplexing, um jede Ziffer schnell nacheinander anzuzeigen.

    def display_time(time_ms):
        # Umrechnung der Zeit in Hundertstelsekunden
        centiseconds = int(time_ms / 10)
        # Begrenzung auf 9999, um in die Anzeige zu passen
        if centiseconds > 9999:
            centiseconds = 9999

        # Extrahieren der einzelnen Ziffern
        digits = [
            (centiseconds // 1000) % 10,
            (centiseconds // 100) % 10,
            (centiseconds // 10) % 10,
            centiseconds % 10
        ]
        # Jede Ziffer schnell hintereinander anzeigen
        for i in range(4):
            display_digit(i, digits[i])

  7. Funktion tilt_handler:

    • Wird durch den Kippschalter-Interrupt ausgelöst.

    • Schaltet zwischen Starten und Stoppen des Timers um.

    • Speichert die start_time, wenn die Messung beginnt.

    • Berechnet die elapsed_time, wenn die Messung stoppt.

    def tilt_handler(pin):
        global counting, start_time, elapsed_time
        if not counting:
            # Zeitmessung starten
            counting = True
            start_time = utime.ticks_ms()
        else:
            # Zeitmessung stoppen
            counting = False
            elapsed_time = utime.ticks_diff(utime.ticks_ms(), start_time)

  8. Hauptschleife:

    • Wenn counting True ist, wird die Anzeige kontinuierlich mit der aktuellen verstrichenen Zeit aktualisiert.

    • Wenn counting False ist, wird die endgültige elapsed_time angezeigt.

    while True:
        if counting:
            # Verstrichene Zeit berechnen
            current_time = utime.ticks_diff(utime.ticks_ms(), start_time)
            display_time(current_time)
        else:
            # Endgültige Zeit anzeigen
            display_time(elapsed_time)


Fehlersuche

  • Anzeigeprobleme:

    • Falls die Anzeige nicht korrekt funktioniert, überprüfe die Segment- und Zifferncodes sowie die Verdrahtung.

    • Stelle sicher, dass das Schieberegister richtig angeschlossen ist und die Daten in der richtigen Reihenfolge übertragen werden.

  • Empfindlichkeit des Kippschalters:

    • Falls der Kippschalter zu empfindlich oder nicht empfindlich genug reagiert, versuche, seine Ausrichtung anzupassen oder einen anderen Typ zu verwenden.

    • Stelle sicher, dass der Pull-Down-Widerstand richtig angeschlossen ist, um Fehltrigger zu vermeiden.

  • Genauigkeit der Zeitmessung:

    • Der Timer basiert auf der Systemuhr, die eine gewisse Genauigkeit bietet, aber leichte Abweichungen haben kann.

    • Für höhere Genauigkeit kann ein externes Echtzeitmodul (RTC) verwendet werden.

Erweiterungen und Verbesserungen

  • Visuelle Effekte:

    • Füge LEDs hinzu, die blinken oder die Farbe ändern, wenn der Timer stoppt.

    • Verwende einen Summer, um akustisches Feedback beim Starten und Stoppen des Timers zu geben.

  • Highscore-Speicherung:

    • Speichere die beste Zeit (die am nächsten an 10,00 Sekunden liegt).

    • Zeige eine Animation oder Nachricht an, wenn ein neuer Rekord erreicht wird.

  • Multiplayer-Modus:

    • Mehrere Spieler können nacheinander spielen, wobei die Zeiten gespeichert werden.

    • Zeige die Spielerzahlen und ihre jeweiligen Zeiten an.

  • Schwierigkeitsstufen:

    • Füge verschiedene Zielzeiten ein (z. B. 5,00 Sekunden, 15,00 Sekunden), um den Schwierigkeitsgrad zu erhöhen.

    • Wähle die Zielzeit zufällig aus und zeige sie zu Beginn jeder Runde an.

  • Alternative Eingabemethoden:

    • Ersetze den Kippschalter durch einen Taster oder einen anderen Sensor, um den Timer zu starten und zu stoppen.

    • Verwende einen Bewegungssensor, um bestimmte Gesten zu erkennen.

Fazit

Du hast erfolgreich ein „10-Sekunden“-Spiel mit dem Raspberry Pi Pico 2 W entwickelt! Dieses Projekt kombiniert Sensoreingaben, Zeitfunktionen und Anzeigesteuerung und bietet so ein interaktives und unterhaltsames Erlebnis. Es ist ein hervorragendes Beispiel dafür, wie Mikrocontroller für kreative und spielerische Anwendungen genutzt werden können.

Passe das Projekt gerne an deine Ideen an und erweitere es nach Belieben. Ob neue Funktionen, verbessertes Design oder zusätzliche Komponenten – deiner Kreativität sind keine Grenzen gesetzt.
