LED Bar Graph

img_led_bar

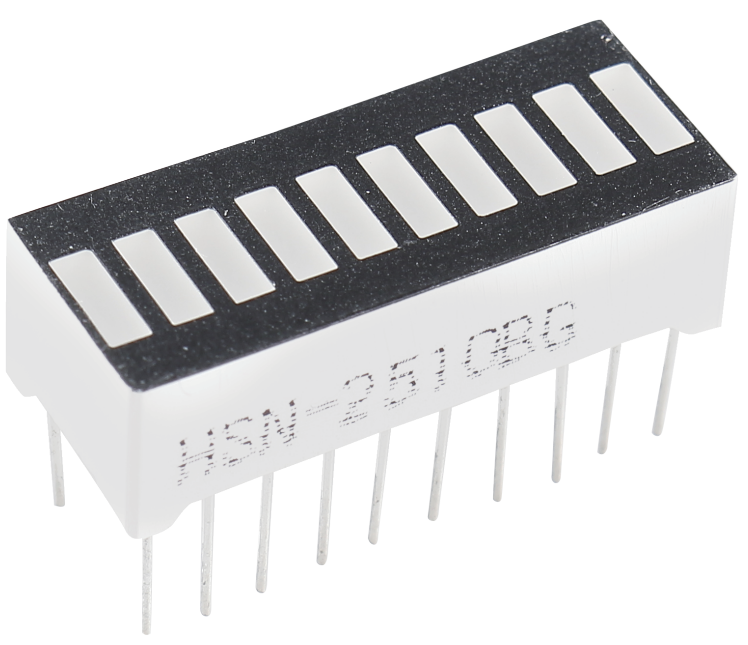

Ein LED-Bargraph (auch LED-Balkenanzeige genannt) ist eine Reihe von LEDs, die speziell für die Verwendung in elektronischen Schaltungen oder Mikrocontroller-Systemen konzipiert sind. Der Anschluss eines LED-Bargraphs an eine Schaltung ist ebenso einfach wie das Verbinden von 10 einzelnen LEDs mit jeweils einem Ausgangspin. Solche LED-Balkenanzeigen werden häufig eingesetzt, beispielsweise zur Visualisierung des Akkuladestands, in Audio-Geräten oder in industriellen Steueranlagen.

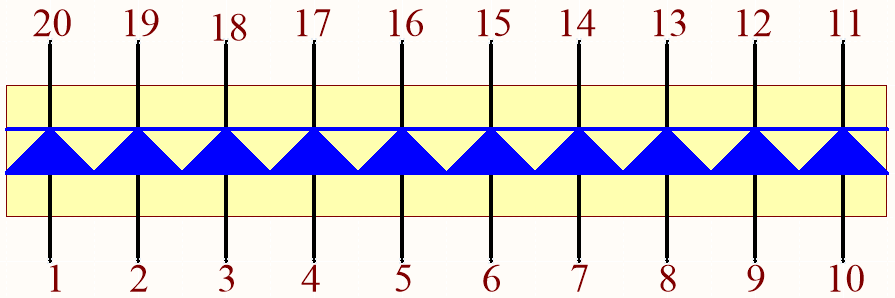

Die folgende Abbildung zeigt den inneren Aufbau eines LED-Bargraphs. Üblicherweise befindet sich auf der Seite mit dem Etikett die gemeinsame Anode, während sich die Kathoden auf der gegenüberliegenden Seite befinden.

img_led_bar_pin

img_led_bar_sche1

Example
