4.1 Gira la Manopola

Il potenziometro è un componente resistivo con 3 terminali, il cui valore di resistenza può essere regolato in base a una variazione prestabilita.

Componenti necessari

In questo progetto ci servono i seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda SunFounder R3

ACQUISTA

Breadboard

ACQUISTA

Cavi di Collegamento

ACQUISTA

Potenziometro

ACQUISTA

Schema

../_images/circuit_5.1_potentiometer.png

In questo esempio, utilizziamo il pin analogico (A0) per leggere il valore del potenziometro. Ruotando l’asse del potenziometro, è possibile modificare la distribuzione della resistenza tra questi tre pin, cambiando la tensione sul pin centrale. Quando la resistenza tra il pin centrale e uno dei pin esterni collegato a 5V è vicina a zero (e la resistenza tra il pin centrale e l’altro pin esterno è vicina a 10kΩ), la tensione sul pin centrale è vicina a 5V. L’operazione inversa (quando la resistenza tra il pin centrale e uno dei pin esterni collegato a 5V è vicina a 10kΩ) farà sì che la tensione sul pin centrale sia vicina a 0V.

Collegamenti

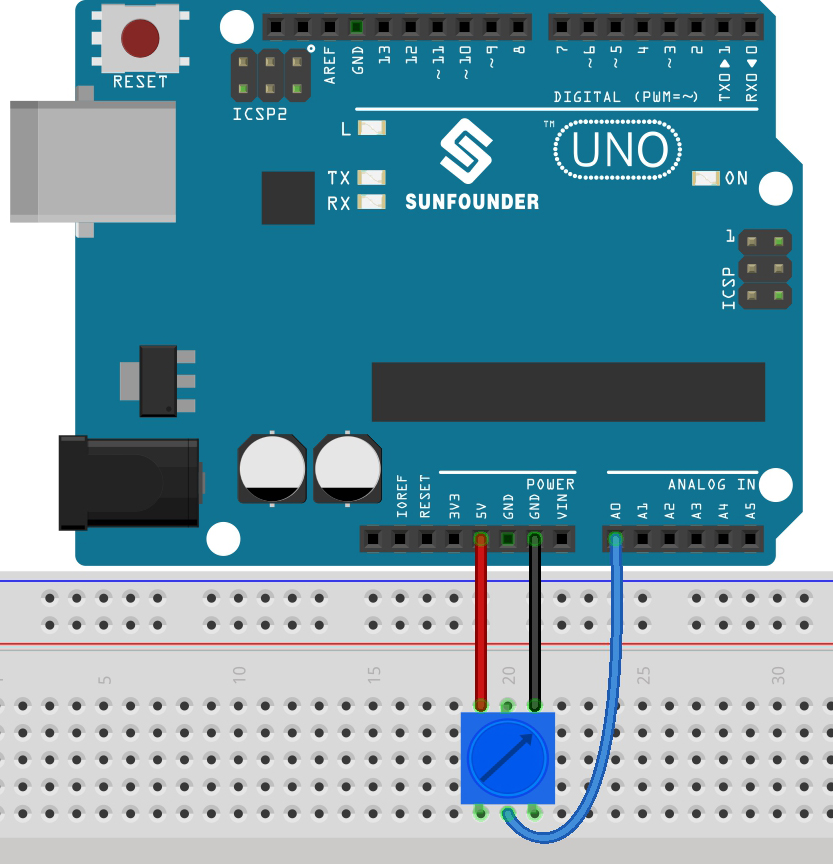

../_images/turn_thek_knob_bb.jpg

Codice

Nota

  • Apri il file 4.1.turn_the_knob.ino nel percorso 3in1-kit\basic_project\4.1.turn_the_knob.

  • Oppure copia questo codice nell”Arduino IDE.

  • Oppure carica il codice tramite il Arduino Web Editor.

Dopo aver caricato il codice sulla scheda, puoi aprire il monitor seriale per visualizzare il valore letto dal pin. Ruotando l’asse del potenziometro, il monitor seriale stamperà il valore compreso tra 「0」 e 「1023」.
