5.10 ShiftOut(Display a Segmenti)

In precedenza, abbiamo utilizzato la funzione shiftout() per accendere otto LED; qui la usiamo per visualizzare i numeri da 0 a 9 sul Display a 7 segmenti.

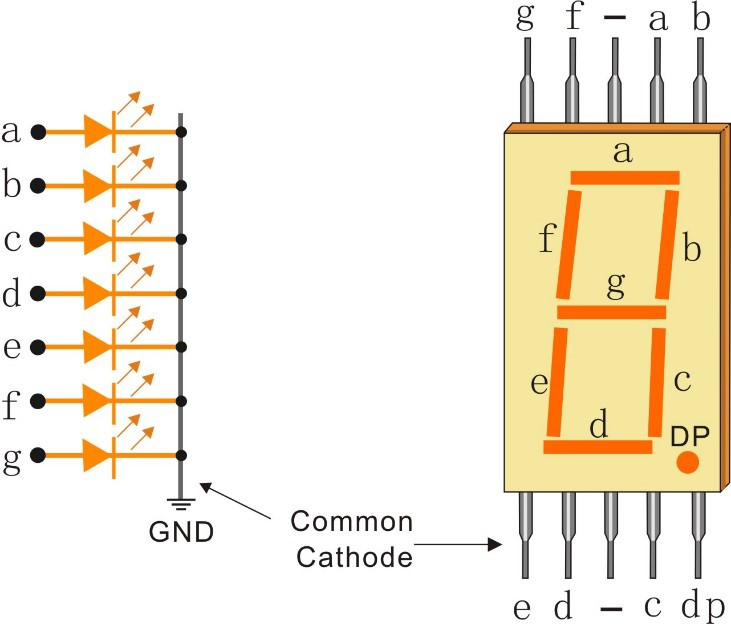

Il Display a 7 segmenti è essenzialmente un dispositivo composto da 8 LED, di cui 7 LED a forma di striscia formano un «8», e c’è un piccolo LED puntiforme come punto decimale. Questi LED sono etichettati come a, b, c, d, e, f, g e dp. Hanno i propri pin di anodo e condividono i catodi. Le loro posizioni sono mostrate nella figura sottostante.

../_images/segment_cathode.png

Componenti necessari

In questo progetto, ci servono i seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda SunFounder R3

ACQUISTA

Breadboard

ACQUISTA

Cavi di Collegamento

ACQUISTA

Resistore

ACQUISTA

Display a 7 Segmenti

ACQUISTA

74HC595

ACQUISTA

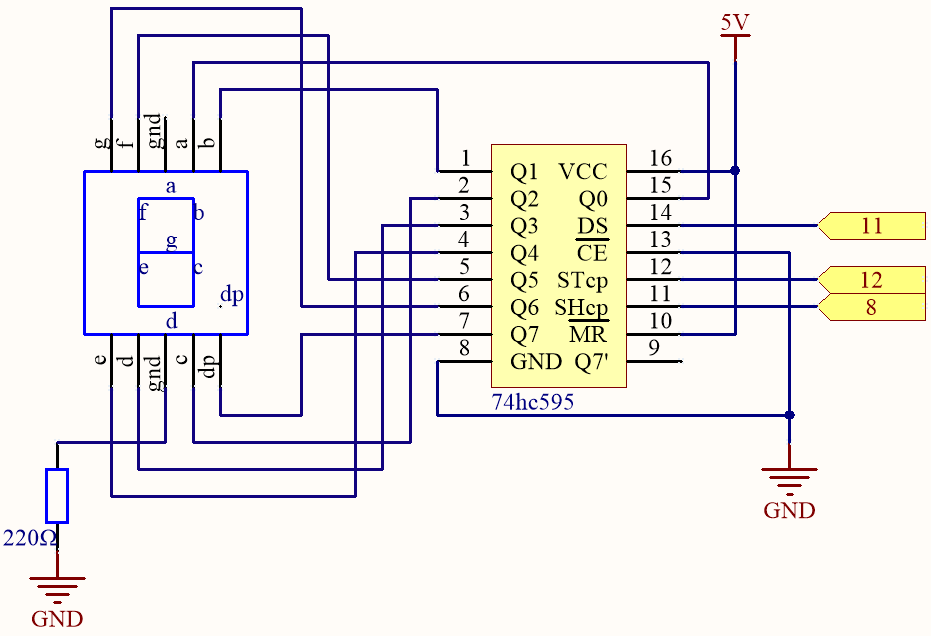

Schema

../_images/circuit_6.5_segment.png

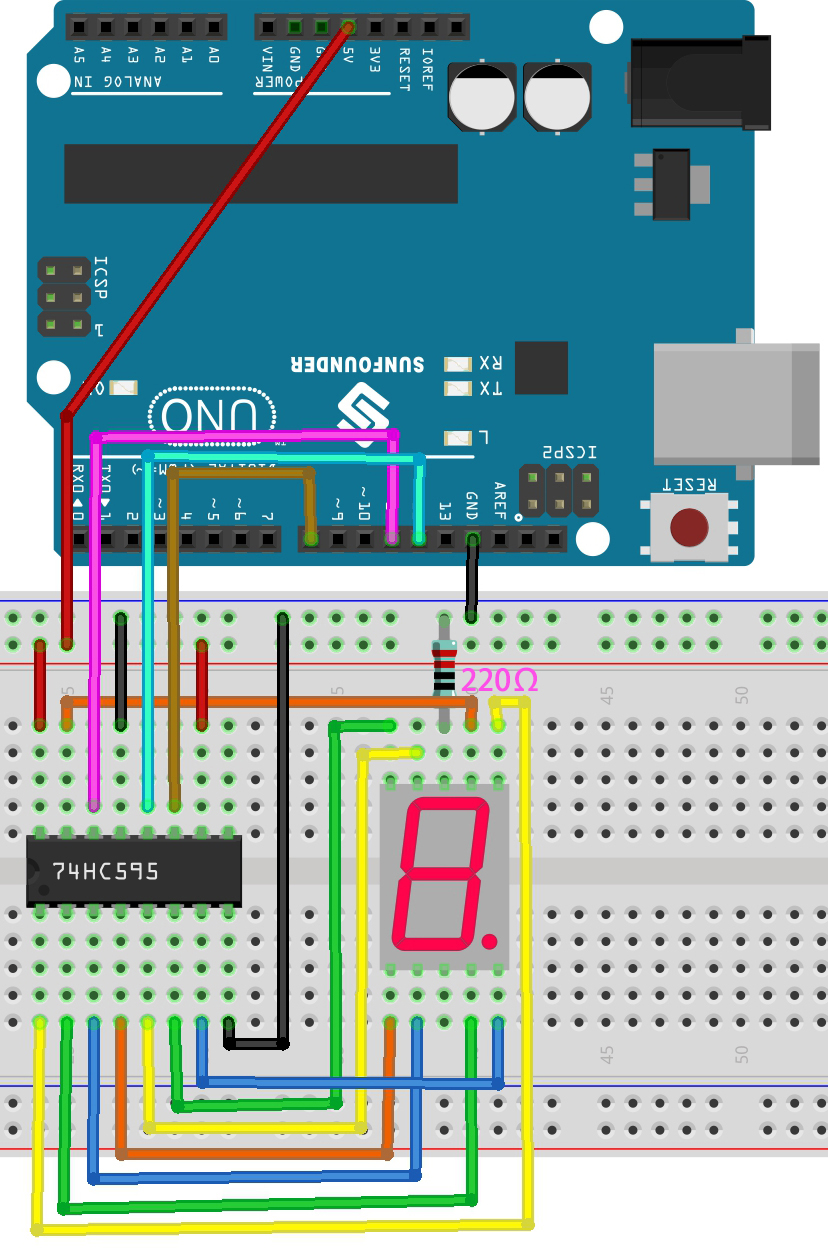

Collegamenti

Wiring

74HC595

Display a Segmenti LED

Q0

a

Q1

b

Q2

c

Q3

d

Q4

e

Q5

f

Q6

g

Q7

dp
../_images/segment_bb.jpg

Codice

Nota

  • Apri il file 5.10.shiftout_segment.ino nel percorso 3in1-kit\basic_project\5.10.shiftout_segment.

  • Oppure copia questo codice nell”Arduino IDE.

  • Oppure carica il codice tramite l”Arduino Web Editor.

Dopo aver caricato con successo il codice, sarai in grado di vedere il Display a 7 segmenti visualizzare i numeri da 0 a 9 in sequenza.

Come funziona?

shiftOut() consente al 74HC595 di emettere 8 segnali digitali. Emette l’ultimo bit del numero binario a Q0, e il primo bit a Q7. In altre parole, scrivendo il numero binario «00000001», Q0 emetterà un livello alto e Q1~Q7 emetteranno un livello basso.

Supponiamo che il Display a 7 segmenti visualizzi il numero «2». Dobbiamo scrivere un livello alto per a, b, d, e e g, e un livello basso per c, f e dp. Cioè, è necessario scrivere il numero binario «01011011». Per leggibilità, useremo la notazione esadecimale «0x5b».

../_images/7_segment2.png

Allo stesso modo, possiamo far visualizzare altri numeri al Display a 7 segmenti nello stesso modo. La tabella seguente mostra i codici corrispondenti a questi numeri.

Codice dei Glifi

Numeri

Codice Binario

Codice Esadecimale

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

Scrivi questi codici in shiftOut() per far visualizzare i numeri corrispondenti sul Display a 7 segmenti.
