2.2 LED Respirante

Utilisons maintenant une autre méthode pour contrôler la luminosité de la LED. Contrairement au projet précédent, la luminosité de la LED diminue lentement jusqu’à disparaître.

Lorsque le lutin sur la scène est cliqué, la luminosité de la LED augmente progressivement pour ensuite s’éteindre instantanément.

Ce Que Vous Apprendrez

Régler la valeur de sortie de la broche PWM
Créer des variables
Modifier la luminosité d’un lutin

Construire le Circuit

Ce projet utilise le même circuit que celui du projet précédent 2.1 Lampe de Table, mais au lieu d’utiliser HIGH/LOW pour allumer ou éteindre les LED, ce projet utilise le signal PWM - Wikipedia pour éclairer ou atténuer progressivement la LED.

La plage de signal PWM est de 0 à 255. Sur la carte Arduino Uno, les broches 3, 5, 6, 9, 10, 11 peuvent émettre un signal PWM ; sur la Mega2560, les broches 2 à 13, 44 à 46 peuvent émettre un signal PWM.

Programmation

1. Sélectionner un lutin

Supprimez le lutin par défaut, cliquez sur le bouton Choisir un lutin dans le coin inférieur droit de la zone des lutins, entrez button3 dans la barre de recherche, puis cliquez pour l’ajouter.

2. Création d’une variable

Créez une variable appelée pwm pour stocker la valeur de variation du pwm.

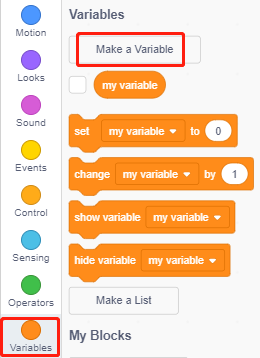

Cliquez sur la palette Variables et sélectionnez Créer une variable.

Entrez le nom de la variable ; il peut être librement choisi, mais il est recommandé d’utiliser un nom décrivant sa fonction. Le type de données est numérique et pour tous les lutins.

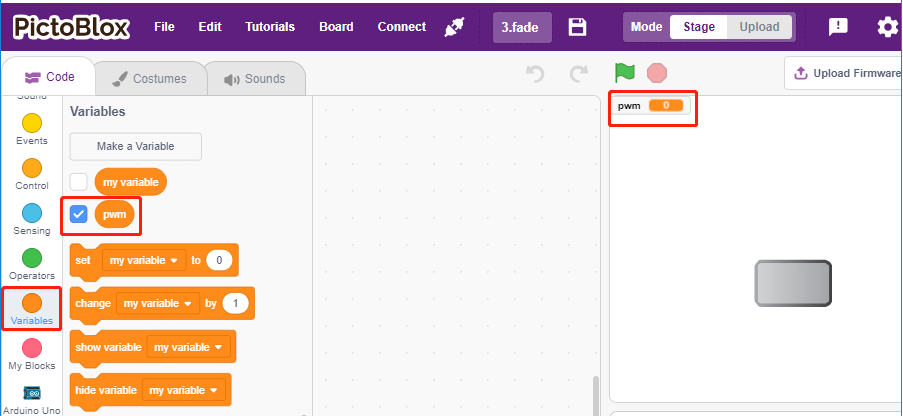

Une fois créée, vous verrez pwm dans la palette Variables en état coché, ce qui signifie que cette variable apparaîtra sur la scène. Vous pouvez essayer de décocher pour vérifier si pwm est toujours visible sur la scène.

3. Définir l’état initial

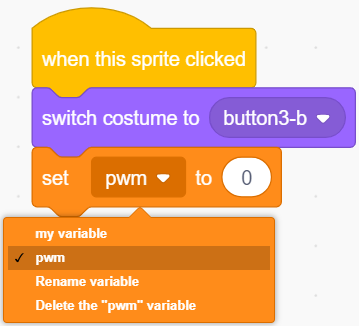

Lorsque le lutin button3 est cliqué, changez son costume en button-b (état cliqué), et définissez la valeur initiale de la variable pwm à 0.

[définir pwm à 0] : de la palette Variables, utilisée pour définir la valeur de la variable.

4. Faire augmenter progressivement la luminosité de la LED

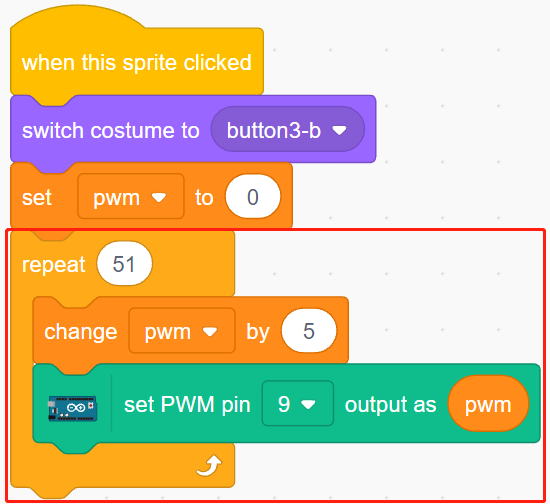

Comme la plage de pwm est de 255, utilisez le bloc [répéter] pour accumuler la variable pwm jusqu’à 255 par incréments de 5, puis insérez-la dans le bloc [définir la broche PWM]. Vous verrez ainsi la LED s’éclairer progressivement.

[changer pwm de 5] : de la palette Variables, permet d’incrémenter la variable d’une valeur spécifique à chaque répétition. Elle peut être positive ou négative, par exemple ici pwm est augmentée de 5 à chaque répétition.
[définir la broche PWM] : de la palette Arduino Uno, utilisée pour régler la valeur de sortie de la broche pwm.

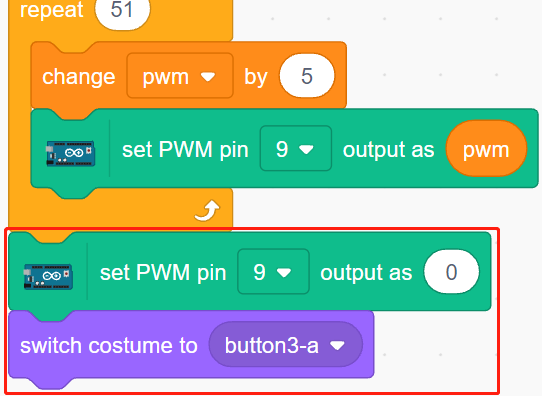

Enfin, changez le costume du bouton3 en button-a et ramenez la valeur de la broche PWM à 0, de sorte que la LED s’allume lentement, puis s’éteigne de nouveau.
