2.10 Lecture de la Température et de l’Humidité
Les projets précédents utilisaient le mode scène, mais certaines fonctions ne sont disponibles qu’en mode téléchargement, comme la fonction de communication série. Dans ce projet, nous allons afficher la température et l’humidité du DHT11 en utilisant le Moniteur Série en Mode Téléchargement.
Vous Apprendrez
Obtenir la température et l’humidité depuis le module DHT11
Utiliser le Moniteur Série en Mode Téléchargement
Ajouter une extension
Construire le Circuit
Le capteur numérique de température et d’humidité DHT11 est un capteur composite qui fournit un signal de sortie numérique calibré pour la température et l’humidité.

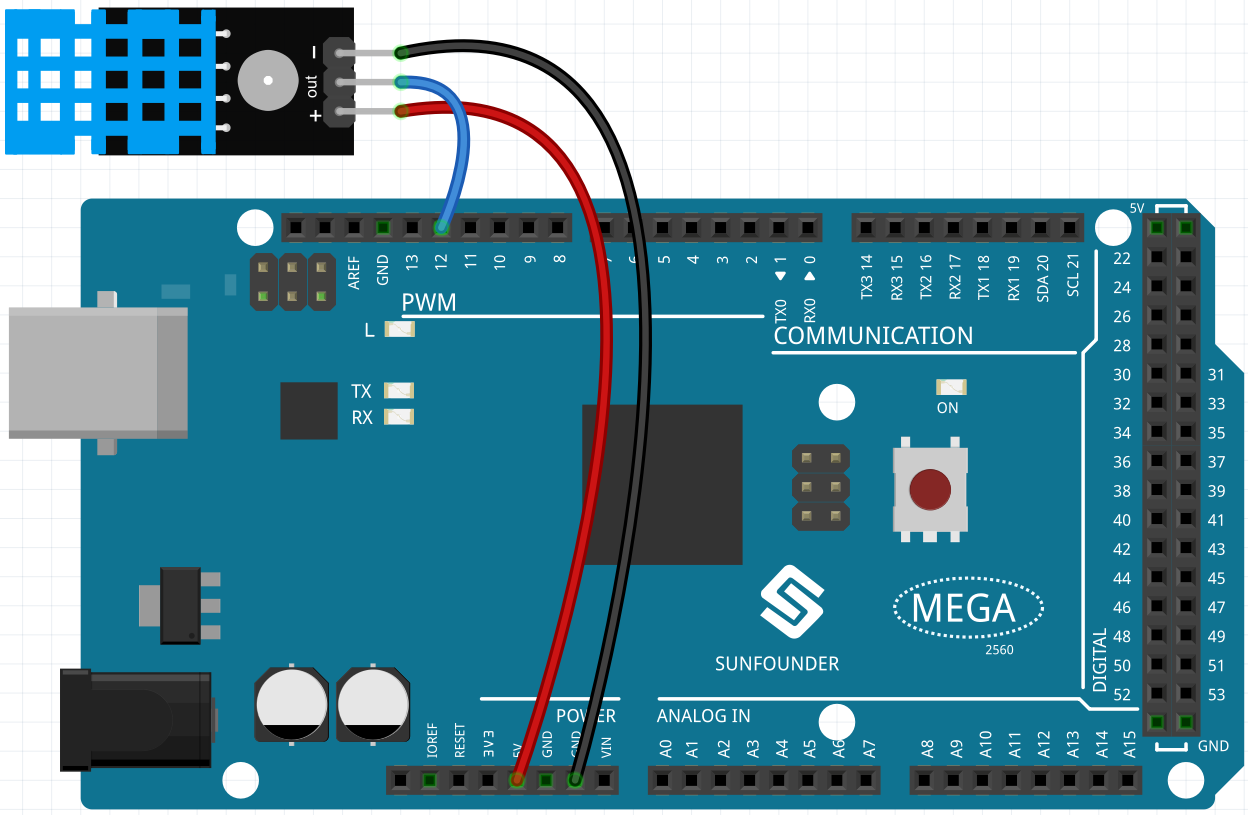

Construisez le circuit en suivant le schéma ci-dessous.
Programmation
1. Ajouter des Extensions

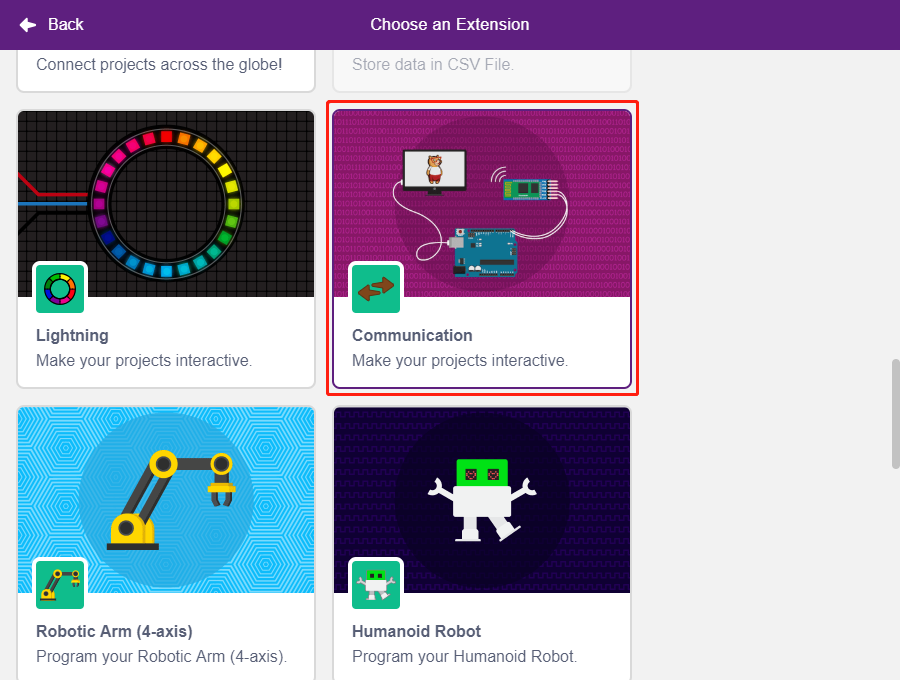

Passez en mode Téléchargement, cliquez sur le bouton Ajouter une Extension en bas à gauche, puis sélectionnez Communication pour l’ajouter, et elle apparaîtra à la fin de la zone de palette.
2. Initialisation de l’Arduino Mega et du Moniteur Série

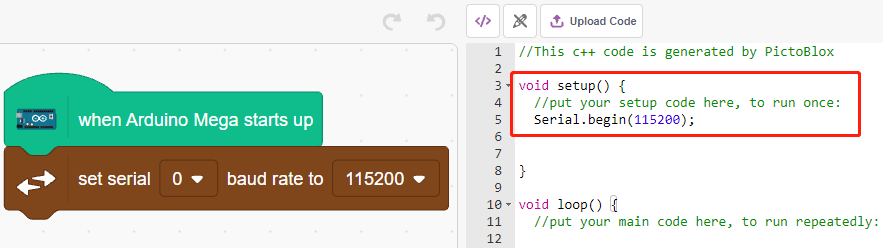

En mode Téléchargement, démarrez l’Arduino Mega puis réglez le débit de la connexion série.
[lorsque Arduino démarre] : En mode Téléchargement, démarre l’Arduino Mega.
[définir le débit en bauds à] : Depuis la palette Communications, utilisé pour définir le débit en bauds du port série 0, par défaut à 115200. Si vous utilisez la Mega2560, vous pouvez choisir de définir le débit pour le port série de 0 à 3.
3. Lecture de la température et de l’humidité

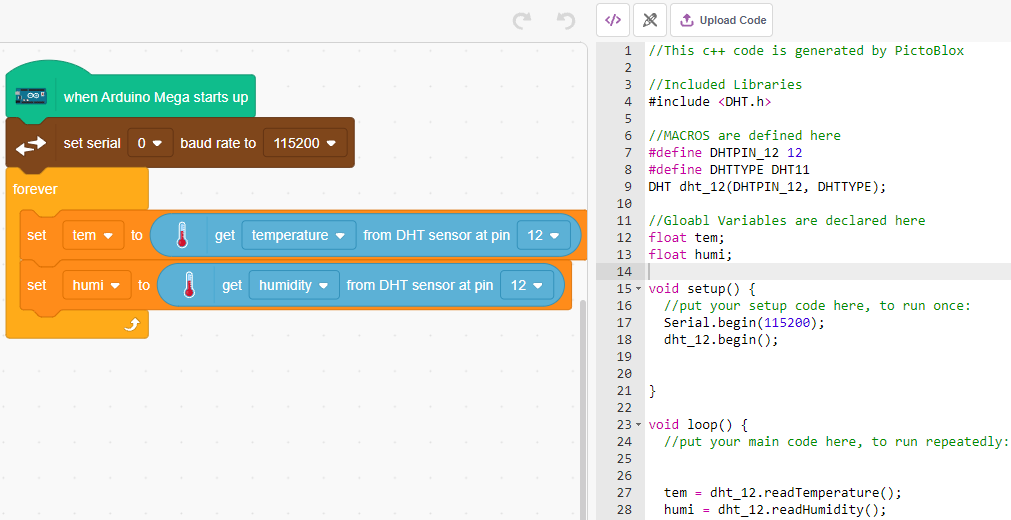

Créez deux variables tem et humi pour stocker respectivement la température et l’humidité ; le code apparaîtra sur la droite au fur et à mesure que vous glissez et déposez les blocs.
4. Affichez-les sur le Moniteur Série

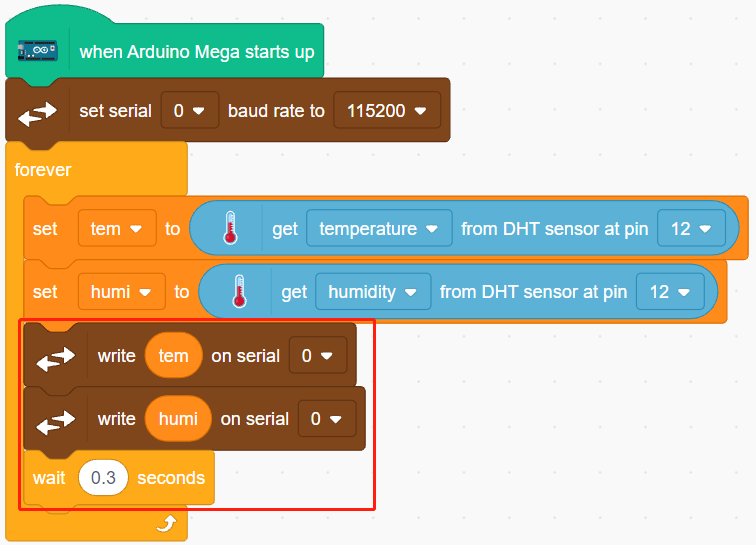

Écrivez les valeurs de température et d’humidité lues dans le Moniteur Série. Pour éviter un transfert trop rapide qui pourrait causer un ralentissement de PictoBlox, utilisez le bloc [attendre secondes] pour ajouter un intervalle de temps avant la prochaine impression.
5. Téléchargement du code
Contrairement au mode Scène, le code en mode Téléchargement doit être chargé sur la carte Arduino en utilisant le bouton Télécharger le Code pour voir l’effet. Cela permet également de débrancher le câble USB tout en laissant le programme s’exécuter.
6. Activer le Moniteur Série
Ouvrez maintenant le Moniteur Série pour voir la température et l’humidité.
