1.3 Guía Rápida sobre PictoBlox

Ahora aprendamos a usar PictoBlox en dos modos.

Además, hay un LED integrado conectado al Pin 13 en el Arduino Uno/Mega2560. Aprenderemos a hacer que este LED parpadee en 2 modos diferentes.

../../_images/1_led.jpg

Modo Escenario

1. Conectar a la Placa Arduino

Conecta tu placa Arduino a la computadora con un cable USB; usualmente, la computadora reconocerá automáticamente tu placa y asignará un puerto COM.

Abre PictoBlox; la interfaz de programación en Python se abrirá por defecto. Debemos cambiar a la interfaz de Bloques.

../../_images/0_choose_blocks.png

Luego, verás la esquina superior derecha para cambiar de modo. El modo predeterminado es el Modo Escenario, donde Tobi está en el escenario.

../../_images/1_stage_upload.png

Haz clic en Board en la barra de navegación superior para seleccionar la placa.

../../_images/1_board.png

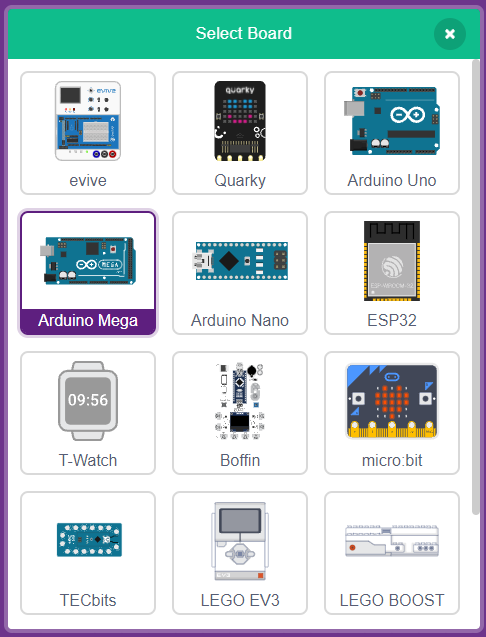

Por ejemplo, selecciona Arduino Mega.

../../_images/1_choose_mega.png

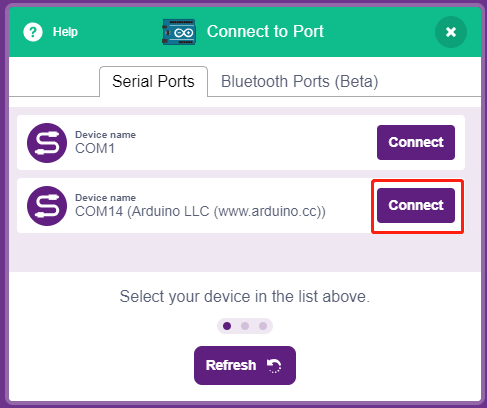

Aparecerá una ventana de conexión para que selecciones el puerto y, una vez completada la conexión, regresarás a la página de inicio. Si pierdes la conexión durante el uso, también puedes hacer clic en Connect para reconectar.

../../_images/1_connect.png

Al mismo tiempo, aparecerán paletas relacionadas con Arduino Mega, como Arduino Mega, Actuators, etc., en la Paleta de Bloques.

../../_images/1_arduino_mega.png

2. Subir Firmware

Como vamos a trabajar en el Modo Escenario, debemos cargar el firmware en la placa. Esto garantizará la comunicación en tiempo real entre la placa y la computadora. Cargar el firmware es un proceso único. Para hacerlo, haz clic en el botón Upload Firmware.

Después de esperar un momento, aparecerá el mensaje de éxito de la carga.

Nota

Si estás utilizando esta placa Arduino en PictoBlox por primera vez o si previamente cargaste código con Arduino IDE, entonces necesitas hacer clic en Upload Firmware antes de poder usarla.

../../_images/1_firmware.png

3. Programación

  • Abre y ejecuta el script directamente

Puedes abrir los scripts directamente para ejecutarlos, pero primero descárgalos desde github.

Haz clic en File en la esquina superior derecha y selecciona Open.

../../_images/0_open.png

Selecciona Open from Computer.

../../_images/0_dic.png

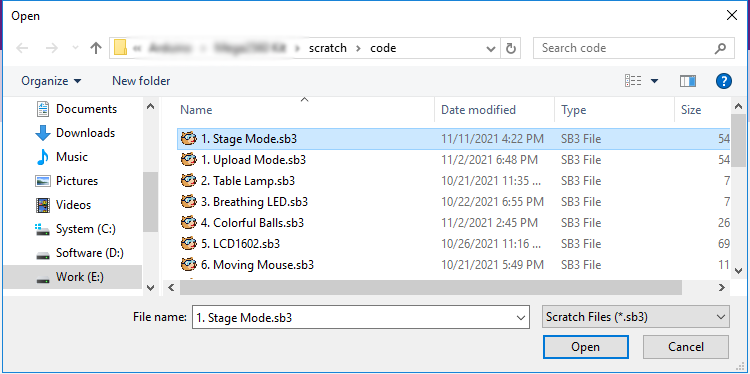

Luego, navega a la ruta sunfounder_vincent_kit_for_arduino\scratch\code y abre 1. Modo Escenario.sb3. Asegúrate de haber descargado el código requerido desde github.

../../_images/0_stage.png

Haz clic directamente en el script para ejecutarlo. Algunos proyectos requieren hacer clic en la bandera verde o en el sprite.

../../_images/1_more.png

  • Programa paso a paso

También puedes escribir el script paso a paso siguiendo estos pasos.

Haz clic en la paleta Arduino Mega.

../../_images/1_arduino_mega.png

El LED en la placa Arduino se controla mediante el pin digital 13 (solo 2 estados, HIGH o LOW). Arrastra el bloque [set digital pin out as] al área de script.

Dado que el estado predeterminado del LED está encendido, ahora configura el pin 13 en LOW y haz clic en este bloque. Verás que el LED se apaga.

  • [set digital pin out as]: Configura los pines digitales (2~13) a nivel (HIGH/LOW).

../../_images/1_digital.png

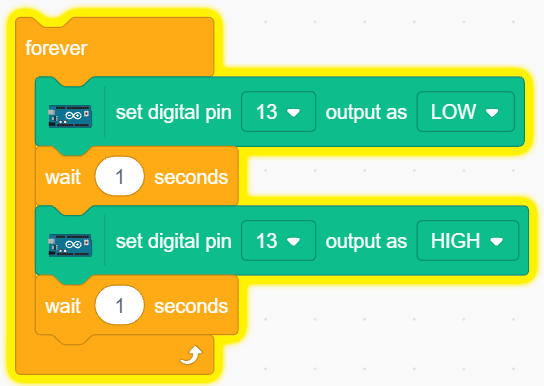

Para ver el efecto del parpadeo continuo del LED, necesitas usar los bloques [Wait 1 seconds] y [forever] en la paleta Control. Haz clic en estos bloques después de escribir; un halo amarillo indica que se están ejecutando.

  • [Wait 1 seconds]: de la paleta Control, usado para establecer el intervalo de tiempo entre 2 bloques.

  • [forever]: de la paleta Control, permite que el script siga ejecutándose a menos que se detenga manualmente.

../../_images/1_more.png

Modo Carga

1. Conectar a la Placa Arduino

Conecta tu placa Arduino a la computadora con un cable USB; usualmente, la computadora reconocerá automáticamente tu placa y asignará un puerto COM.

Abre PictoBlox y haz clic en Board en la barra de navegación superior para seleccionar la placa.

../../_images/1_board.png

Por ejemplo, selecciona Arduino Mega.

../../_images/1_choose_mega.png

Aparecerá una ventana de conexión para que selecciones el puerto y, una vez completada la conexión, regresarás a la página de inicio. Si pierdes la conexión durante el uso, también puedes hacer clic en Connect para reconectar.

../../_images/1_connect.png

Al mismo tiempo, aparecerán paletas relacionadas con Arduino Mega, como Arduino Mega, Actuators, etc., en la Paleta de Bloques.

../../_images/1_upload_mega.png

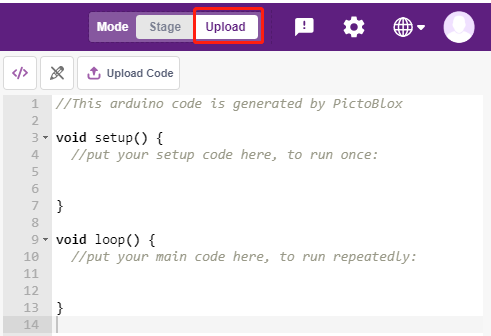

Después de seleccionar el Modo Carga, el escenario cambiará al área de código original de Arduino.

../../_images/1_upload.png

2. Programación

  • Abre y ejecuta el script directamente

Haz clic en File en la esquina superior derecha.

../../_images/0_open.png

Selecciona Open from Computer.

../../_images/0_dic.png

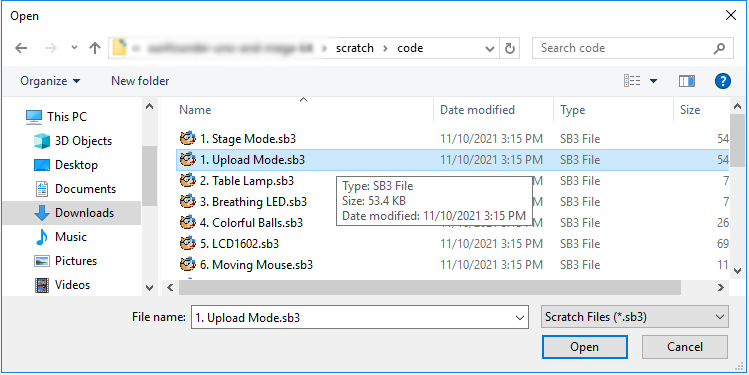

Luego, navega a la ruta sunfounder_vincent_kit_for_arduino\scratch\code y abre 1. Upload Mode.sb3. Asegúrate de haber descargado el código requerido desde github.

../../_images/0_upload.png

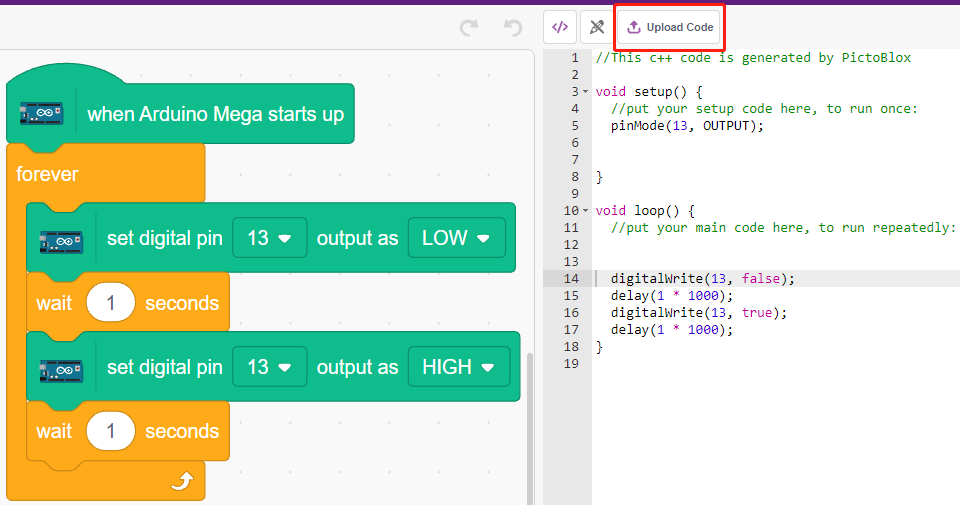

Finalmente, haz clic en el botón Upload Code.

../../_images/1_upload_code.png

  • Programa paso a paso

También puedes escribir el script paso a paso siguiendo estos pasos.

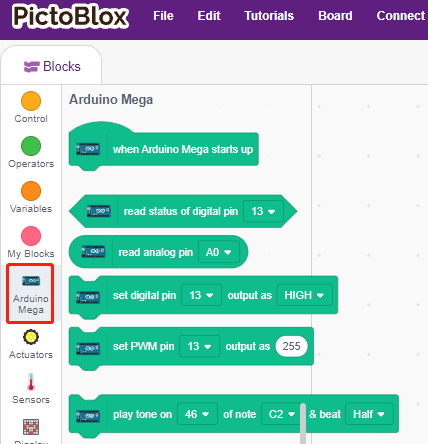

Haz clic en la paleta Arduino Mega.

../../_images/1_upload_mega.png

Arrastra [when Arduino Mega starts up] al área de script, lo cual es necesario para cada script.

../../_images/1_mega_starts.png

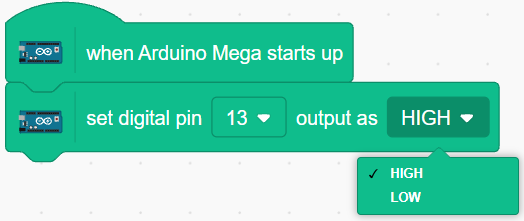

El LED en la placa Arduino se controla mediante el pin digital 13 (solo 2 estados HIGH o LOW). Arrastra el bloque [set digital pin out as] al área de script.

Dado que el estado predeterminado del LED está encendido, ahora configura el pin 13 en LOW y haz clic en este bloque. Verás que el LED se apaga.

  • [set digital pin out as]: Configura el pin digital (2~13) a nivel (HIGH/LOW).

../../_images/1_upload_digital.png

En este punto, verás el código de Arduino aparecer en el lado derecho. Si deseas editar este código, puedes activar el modo de edición.

../../_images/1_upload1.png

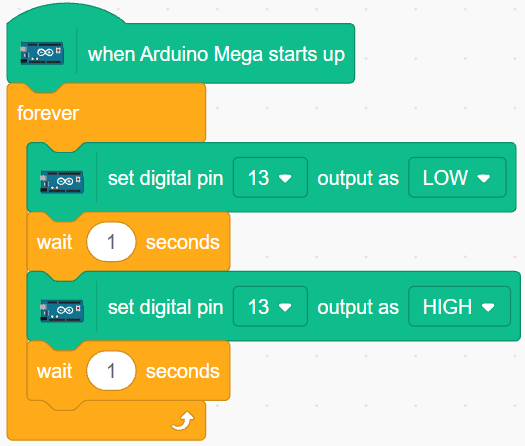

Para ver el efecto del parpadeo continuo del LED, necesitas usar los bloques [Wait 1 seconds] y [forever] en la paleta Control. Haz clic en estos bloques después de escribir; un halo amarillo indica que se están ejecutando.

  • [Wait 1 seconds]: de la paleta Control, usado para establecer el intervalo de tiempo entre 2 bloques.

  • [forever]: de la paleta Control, permite que el script siga ejecutándose a menos que se apague la energía.

../../_images/1_upload_more.png

Finalmente, haz clic en el botón Upload Code.

../../_images/1_upload_code.png
