4.1.13 Überhitzungsmonitor (MCP3008)
Bemerkung
Abhängig von deiner Kit-Version überprüfe bitte, ob du ADC0834 oder MCP3008 hast, und fahre mit dem entsprechenden Abschnitt fort.
Einführung
Vielleicht möchtest du ein Überhitzungsüberwachungsgerät entwickeln, das in verschiedenen Situationen einsetzbar ist, z. B. in der Fabrik, um bei einer Überhitzung der Schaltung einen Alarm auszulösen und die Maschine rechtzeitig automatisch abzuschalten. In diesem Projekt verwenden wir einen Thermistor, einen Joystick, einen Summer, eine LED und ein LCD, um ein intelligentes Temperaturüberwachungsgerät zu erstellen, dessen Schwellenwert einstellbar ist.
Benötigte Komponenten
Für dieses Projekt benötigen wir folgende Komponenten.
Es ist auf jeden Fall praktisch, ein komplettes Kit zu kaufen. Hier ist der Link:
Name |
ENTHALTENE ARTIKEL |
LINK |
|---|---|---|
Raphael Kit |
337 |
Du kannst sie auch separat über die folgenden Links kaufen.
KOMPONENTENBESCHREIBUNG |
KAUFLINK |
|---|---|
- |
|
- |
|
- |

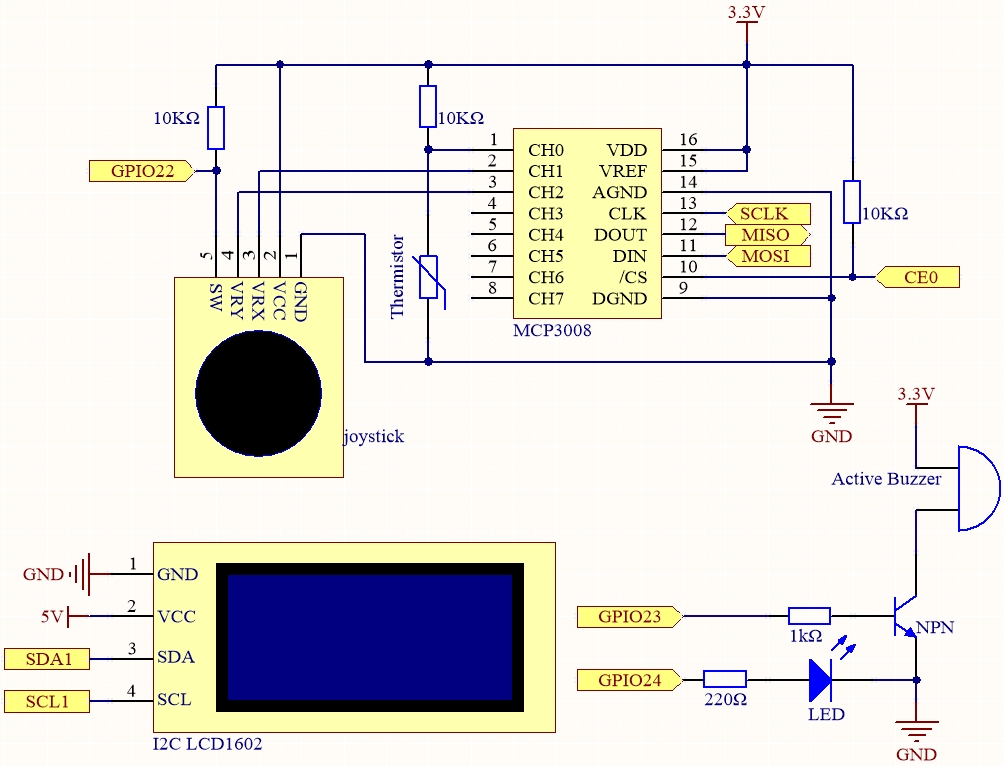

Schaltplan
T-Board Name |
physical |
wiringPi |
BCM |
SPICE0 |
Pin 24 |
10 |
8 |
SPIMOSI |
Pin 19 |
12 |
10 |
SPIMISO |
Pin 21 |
13 |
9 |
SPISCLK |
Pin 23 |
14 |
11 |
GPIO22 |
Pin 15 |
3 |
22 |
GPIO23 |
Pin 16 |
4 |
23 |
GPIO24 |
Pin 18 |
5 |
24 |
SDA1 |
Pin 3 |
||
SCL1 |
Pin 5 |
Experimentelle Schritte

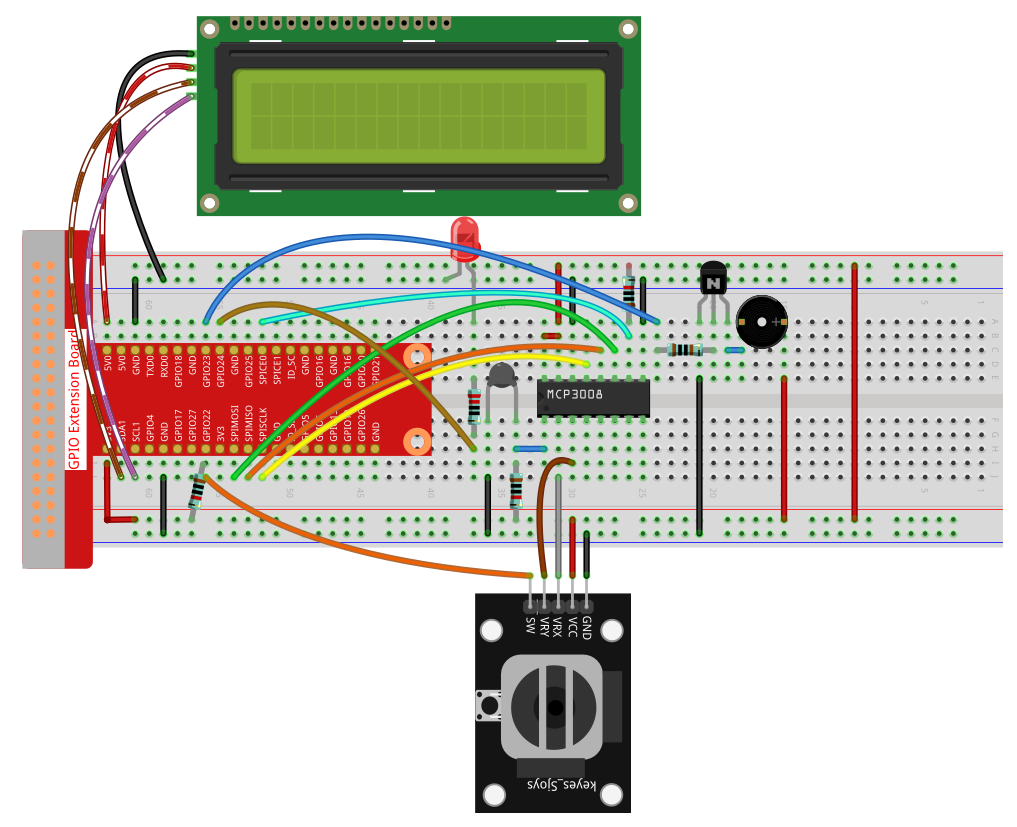

Schritt 1: Baue die Schaltung auf.
Schritt 2: Richte die SPI-Schnittstelle ein und installiere die spidev-Bibliothek (siehe SPI-Konfiguration für detaillierte Anweisungen). Wenn du diese Schritte bereits abgeschlossen hast, kannst du diesen Schritt überspringen.
Schritt 3: Wechsle in den Code-Ordner.
cd ~/raphael-kit/python
Schritt 4: Führe die ausführbare Datei aus.
sudo python3 4.1.13-2_OverheatMonitor.py
Während der Code läuft, werden die aktuelle Temperatur und die Hochtemperaturschwelle 40 °C auf dem I2C LCD1602 angezeigt. Wenn die aktuelle Temperatur die Schwelle überschreitet, werden Summer und LED aktiviert, um dich zu warnen.
Mit dem Joystick kannst du die Hochtemperaturschwelle anpassen. Bewege den Joystick entlang der X- und Y-Achse, um die aktuelle Hochtemperaturschwelle zu erhöhen oder zu senken. Durch Drücken des Joysticks wird die Schwelle auf den Anfangswert zurückgesetzt.
Bemerkung
Wenn der Fehler
FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1'auftritt, aktiviere das I2C gemäß I²C-Konfiguration.Wenn der Fehler
ModuleNotFoundError: No module named 'smbus2'auftritt, führesudo apt install python3-smbus2aus.Wenn der Fehler
OSError: [Errno 121] Remote I/O errorauftritt, ist das Modul falsch verdrahtet oder defekt.Wenn Code und Verdrahtung korrekt sind, das LCD aber nichts anzeigt, drehe das Potentiometer auf der Rückseite, um den Kontrast zu erhöhen.
Warnung
Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, siehe If gpiozero doesn’t work..
Code
Bemerkung
Du kannst den untenstehenden Code Bearbeiten/Zurücksetzen/Kopieren/Ausführen/Stoppen.
Gehe vorher in das Quellcodeverzeichnis wie raphael-kit/python.
Nach Änderungen kannst du den Code direkt ausführen, um den Effekt zu sehen.
#!/usr/bin/env python3
import RPi.GPIO as GPIO
import spidev
import time
import math
import LCD1602
# GPIO pin definitions
JOY_BTN_PIN = 22 # Button pin
BUZZER_PIN = 23 # Buzzer pin
LED_PIN = 24 # LED pin
# Initialize GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(JOY_BTN_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup(BUZZER_PIN, GPIO.OUT)
GPIO.setup(LED_PIN, GPIO.OUT)
# Set initial upper temperature threshold
upperTem = 40
# Initialize SPI for MCP3008
spi = spidev.SpiDev()
spi.open(0, 0)
spi.max_speed_hz = 1000000 # 1 MHz
# Initialize LCD1602
LCD1602.init(0x27, 1)
def read_adc(channel):
"""
Read analog value from MCP3008 (0–7)
"""
if channel < 0 or channel > 7:
return -1
adc = spi.xfer2([1, (8 + channel) << 4, 0])
value = ((adc[1] & 0x03) << 8) | adc[2]
return value
def get_joystick_value():
"""
Reads the joystick values and returns a change value based on the joystick's position.
"""
x_val = read_adc(1)
y_val = read_adc(2)
if x_val > 800:
return 1
elif x_val < 200:
return -1
elif y_val > 800:
return -10
elif y_val < 200:
return 10
else:
return 0
def upper_tem_setting():
"""
Adjusts and displays the upper temperature threshold on the LCD.
"""
global upperTem
LCD1602.write(0, 0, 'Upper Adjust: ')
change = int(get_joystick_value())
upperTem += change
strUpperTem = str(upperTem)
LCD1602.write(0, 1, strUpperTem)
LCD1602.write(len(strUpperTem), 1, ' ')
time.sleep(0.1)
def temperature():
"""
Reads the current temperature from the sensor and returns it in Celsius.
"""
analogVal = read_adc(0)
Vr = 3.3 * analogVal / 1023.0
if Vr == 0:
return 0
Rt = 10000.0 * (3.3 - Vr) / Vr
tempK = 1.0 / (((math.log(Rt / 10000.0)) / 3950.0) + (1.0 / (273.15 + 25.0)))
Cel = tempK - 273.15
return round(Cel, 2)
def monitoring_temp():
"""
Monitors and displays the current temperature and upper temperature threshold.
Activates buzzer and LED if the temperature exceeds the upper limit.
"""
global upperTem
Cel = temperature()
LCD1602.write(0, 0, 'Temp: ')
LCD1602.write(0, 1, 'Upper: ')
LCD1602.write(6, 0, str(Cel))
LCD1602.write(7, 1, str(upperTem))
time.sleep(0.1)
if Cel >= upperTem:
GPIO.output(BUZZER_PIN, GPIO.HIGH)
GPIO.output(LED_PIN, GPIO.HIGH)
else:
GPIO.output(BUZZER_PIN, GPIO.LOW)
GPIO.output(LED_PIN, GPIO.LOW)
# Main loop
try:
lastState = GPIO.input(JOY_BTN_PIN)
stage = 0
while True:
currentState = GPIO.input(JOY_BTN_PIN)
if currentState == GPIO.HIGH and lastState == GPIO.LOW:
stage = (stage + 1) % 2
time.sleep(0.1)
LCD1602.clear()
lastState = currentState
if stage == 1:
upper_tem_setting()
else:
monitoring_temp()
except KeyboardInterrupt:
pass
finally:
LCD1602.clear()
GPIO.cleanup()
spi.close()
Code-Erklärung
Bibliotheken importieren
Lädt Bibliotheken für GPIO, SPI, LCD-Display, Zeitverzögerungen und mathematische Berechnungen.
#!/usr/bin/env python3 import RPi.GPIO as GPIO import spidev import time import math import LCD1602
GPIO- und Geräte-Setup
Definiert GPIO-Pins für Joystick-Taste, Summer und LED und konfiguriert die GPIO-Modi.
JOY_BTN_PIN = 22 # Button pin BUZZER_PIN = 23 # Buzzer pin LED_PIN = 24 # LED pin GPIO.setmode(GPIO.BCM) GPIO.setup(JOY_BTN_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) GPIO.setup(BUZZER_PIN, GPIO.OUT) GPIO.setup(LED_PIN, GPIO.OUT)
SPI- und LCD-Initialisierung
Startet die SPI-Schnittstelle für MCP3008 und initialisiert das LCD1602 mit der I2C-Adresse 0x27.
upperTem = 40 spi = spidev.SpiDev() spi.open(0, 0) spi.max_speed_hz = 1000000 LCD1602.init(0x27, 1)
ADC-Werte lesen
Liest analoge Daten über den MCP3008-ADC über SPI.
def read_adc(channel): if channel < 0 or channel > 7: return -1 adc = spi.xfer2([1, (8 + channel) << 4, 0]) value = ((adc[1] & 0x03) << 8) | adc[2] return value
Joystick-Bewegungserkennung
Erkennt X/Y-Achsenwerte und gibt Änderungen zur Anpassung des Schwellenwerts zurück.
def get_joystick_value(): x_val = read_adc(1) y_val = read_adc(2) if x_val > 800: return 1 elif x_val < 200: return -1 elif y_val > 800: return -10 elif y_val < 200: return 10 else: return 0
Einstellen des Temperaturschwellenwerts
Zeigt „Upper Adjust“ auf dem LCD an und passt den Schwellenwert mit Joystick-Eingaben an.
def upper_tem_setting(): global upperTem LCD1602.write(0, 0, 'Upper Adjust: ') change = int(get_joystick_value()) upperTem += change strUpperTem = str(upperTem) LCD1602.write(0, 1, strUpperTem) LCD1602.write(len(strUpperTem), 1, ' ') time.sleep(0.1)
Temperaturberechnung
Wandelt den analogen Sensorausgang in Spannung, Widerstand und schließlich Temperatur (°C) um.
def temperature(): analogVal = read_adc(0) Vr = 3.3 * analogVal / 1023.0 if Vr == 0: return 0 Rt = 10000.0 * (3.3 - Vr) / Vr tempK = 1.0 / (((math.log(Rt / 10000.0)) / 3950.0) + (1.0 / (273.15 + 25.0))) Cel = tempK - 273.15 return round(Cel, 2)
Temperaturüberwachung
Zeigt kontinuierlich Temperatur und Schwelle an und aktiviert Summer und LED, wenn die Temperatur überschritten wird.
def monitoring_temp(): global upperTem Cel = temperature() LCD1602.write(0, 0, 'Temp: ') LCD1602.write(0, 1, 'Upper: ') LCD1602.write(6, 0, str(Cel)) LCD1602.write(7, 1, str(upperTem)) time.sleep(0.1) if Cel >= upperTem: GPIO.output(BUZZER_PIN, GPIO.HIGH) GPIO.output(LED_PIN, GPIO.HIGH) else: GPIO.output(BUZZER_PIN, GPIO.LOW) GPIO.output(LED_PIN, GPIO.LOW)
Hauptprogramm-Logik
Wechselt zwischen Temperaturüberwachung und Schwellwert-Einstellmodus bei Joystick-Tastendruck.
try: lastState = GPIO.input(JOY_BTN_PIN) stage = 0 while True: currentState = GPIO.input(JOY_BTN_PIN) if currentState == GPIO.HIGH and lastState == GPIO.LOW: stage = (stage + 1) % 2 time.sleep(0.1) LCD1602.clear() lastState = currentState if stage == 1: upper_tem_setting() else: monitoring_temp()
Aufräumen beim Beenden
Stellt sicher, dass GPIO und SPI korrekt beendet werden, wenn
Ctrl+Cgedrückt wird.except KeyboardInterrupt: pass finally: LCD1602.clear() GPIO.cleanup() spi.close()
