Widerstand

../../_images/resistor.png

Ein Widerstand ist ein elektronisches Element, das den Strom in einem Zweig begrenzen kann. Ein fester Widerstand ist eine Art von Widerstand, dessen Widerstandswert nicht verändert werden kann, wohingegen der Widerstand eines Potentiometers oder eines variablen Widerstands verstellbar ist.

Es gibt zwei häufig verwendete Schaltsymbole für Widerstände. Normalerweise ist der Widerstand darauf gekennzeichnet. Wenn Sie diese Symbole in einer Schaltung sehen, steht dies für einen Widerstand.

../../_images/resistor_symbol.png

Ω ist die Einheit des Widerstands und größere Einheiten sind KΩ, MΩ usw. Ihre Beziehung ist wie folgt: 1 MΩ = 1000 KΩ, 1 KΩ = 1000 Ω. Normalerweise ist der Widerstandswert darauf gekennzeichnet.

Bevor man einen Widerstand verwendet, sollte man seinen Widerstandswert kennen. Hier sind zwei Methoden: Sie können die Ringe auf dem Widerstand beobachten oder ein Multimeter verwenden, um den Widerstand zu messen. Es wird empfohlen, die erste Methode zu verwenden, da sie bequemer und schneller ist.

../../_images/resistance_card.jpg

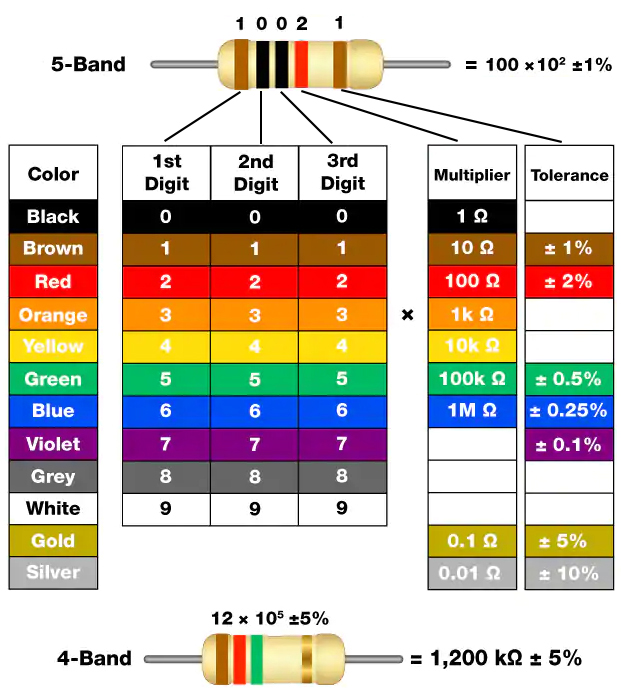

Wie auf der Karte dargestellt, steht jede Farbe für eine Zahl.

Schwarz

Braun

Rot

Orange

Gelb

Grün

Blau

Violett

Grau

Weiß

Gold

Silber

0

1

2

3

4

5

6

7

8

9

0,1

0,01

4- und 5-Ring-Widerstände sind häufig verwendet. An ihnen sind 4 bzw. 5 farbige Ringe.

Normalerweise, wenn Sie einen Widerstand erhalten, könnte es schwierig sein, zu entscheiden, von welchem Ende aus man die Farben lesen sollte. Ein Tipp ist, dass der Abstand zwischen dem 4. und 5. Ring vergleichsweise größer sein wird.

Daher können Sie die Lücke zwischen den zwei farbigen Ringen an einem Ende des Widerstands beobachten; wenn diese Lücke größer ist als die anderen, sollten Sie von der gegenüberliegenden Seite lesen.

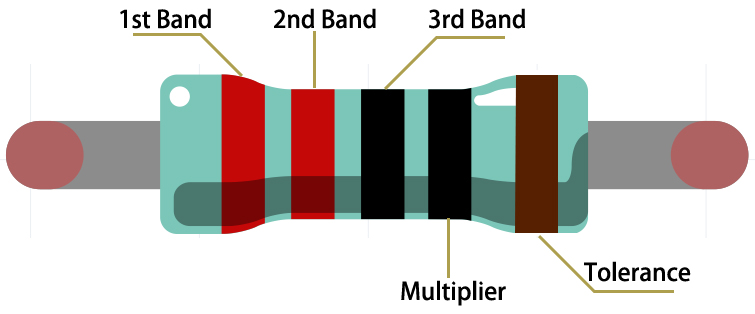

Sehen Sie sich an, wie man den Widerstandswert eines 5-Ring-Widerstands wie unten gezeigt abliest.

../../_images/220ohm.jpg

Für diesen Widerstand sollte der Widerstand von links nach rechts gelesen werden. Der Wert sollte im folgenden Format sein: 1. Ring 2. Ring 3. Ring x 10^Multiplikator (Ω) und der zulässige Fehler ist ±Toleranz%. Der Widerstandswert dieses Widerstands beträgt also 2(rot) 2(rot) 0(schwarz) x 10^0(schwarz) Ω = 220 Ω, und der zulässige Fehler ist ± 1% (braun).

Übliche Widerstandsfarbringe

Widerstand

Farbringe

10Ω

braun schwarz schwarz silber braun

100Ω

braun schwarz schwarz schwarz braun

220Ω

rot rot schwarz schwarz braun

330Ω

orange orange schwarz schwarz braun

1kΩ

braun schwarz schwarz braun braun

2kΩ

rot schwarz schwarz braun braun

5.1kΩ

grün braun schwarz braun braun

10kΩ

braun schwarz schwarz rot braun

100kΩ

braun schwarz schwarz orange braun

1MΩ

braun schwarz schwarz grün braun

Weitere Informationen über Widerstände finden Sie bei Wiki: Widerstand - Wikipedia.
