3.5 小型ファン（DCモーター）の制御

このレッスンでは、 DCモーター （小型ファンのようなもの）をRaspberry Pi Pico 2と L293Dモータードライバ を使用して制御する方法を学びます。L293Dを使用すると、モーターの回転方向を制御できます—時計回りと反時計回りの両方です。DCモーターはPicoが直接供給できる電流以上を必要とするため、外部電源を使用してモーターに安全に電力を供給します。

必要なもの

このプロジェクトでは、以下のコンポーネントが必要です。

セットを購入するのが便利です。リンクはこちら：

名称

セット内容

リンク

Newton Lab Kit

450+

Newton Lab Kit

以下のリンクから個別に購入することもできます。

SN

コンポーネント

数量

リンク

1

Raspberry Pi Pico 2

1

購入

2

Micro USBケーブル

1

3

ブレッドボード

1

購入

4

ジャンパーワイヤー

数本

購入

5

IC L293D

1

6

DCモーター

1

購入

7

電源モジュール

1

8

9V電池

1

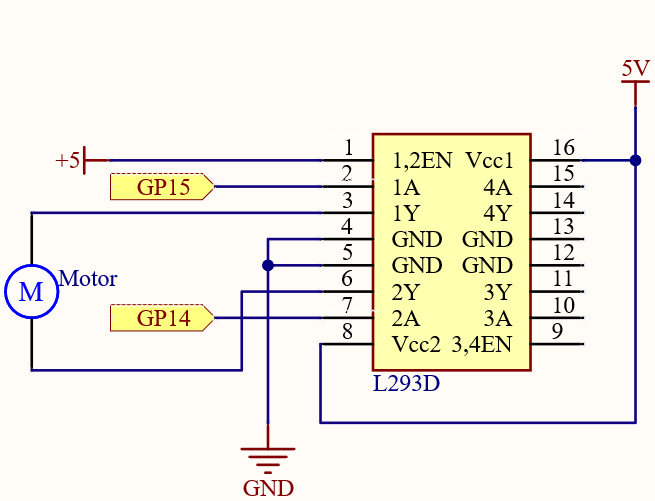

回路図

sch_motor

L293Dはモータードライバーチップで、ENはL293Dが動作するために5Vに接続されています。1Aと2AはそれぞれGP15とGP14に接続されており、1Yと2Yはモーターの両端に接続されています。

Y（出力）はA（入力）と同相なので、GP15とGP14に異なるレベルを与えると、モーターの回転方向を変更できます。

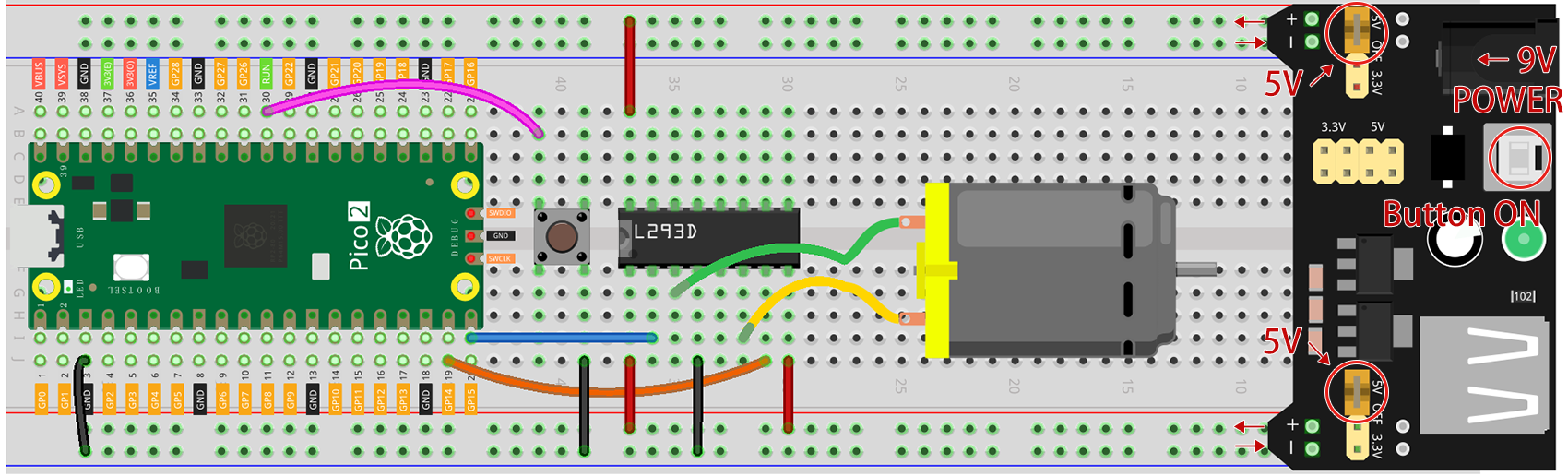

配線図

wiring_motor

この回路では、ボタンがRUNピンに接続されていることがわかります。これは、モーターが高電流で動作するため、Picoがコンピュータから切断される可能性があり、ボタンを押すことで（Picoの RUN ピンに低レベルが入力され）リセットする必要があるからです。

DCモーターは高電流を必要とするため、ここでは安全のために電源モジュールを使用してモーターに電力を供給します。

コードの記述

モーターを制御するためのMicroPythonプログラムを作成しましょう。

注釈

  • 3.5_small_fan.py を newton-lab-kit/micropython から開くか、コードをThonnyにコピーして、「実行」ボタンを押すか、F5キーを押して実行します。

  • 正しいインタープリタ（MicroPython (Raspberry Pi Pico).COMxx）が選択されていることを確認してください。

import machine
import utime

# 制御用ピンの定義
motor_in1 = machine.Pin(14, machine.Pin.OUT)
motor_in2 = machine.Pin(15, machine.Pin.OUT)

def rotate_clockwise():
    motor_in1.high()
    motor_in2.low()

def rotate_counterclockwise():
    motor_in1.low()
    motor_in2.high()

def stop_motor():
    motor_in1.low()
    motor_in2.low()

while True:
    rotate_clockwise()
    utime.sleep(1)
    stop_motor()
    utime.sleep(1)
    rotate_counterclockwise()
    utime.sleep(1)
    stop_motor()
    utime.sleep(1)

コードが実行されると、モーターは1秒間時計回りに回転し、その後1秒間停止し、次に1秒間反時計回りに回転し、再度1秒間停止するというループを繰り返します。

コードの理解

  1. ピンの初期化:

    motor_in1 と motor_in2 は、それぞれGP14とGP15に接続され、モーターの回転方向を制御します。

    motor_in1 = machine.Pin(14, machine.Pin.OUT)
motor_in2 = machine.Pin(15, machine.Pin.OUT)

  2. 関数の定義:

    • rotate_clockwise(): motor_in1 をHighに、 motor_in2 をLowに設定してモーターを時計回りに回転させます。

    • rotate_counterclockwise(): motor_in1 をLowに、 motor_in2 をHighに設定して反時計回りに回転させます。

    • stop_motor(): motor_in1 と motor_in2 の両方をLowに設定してモーターを停止させます。

  3. メインループ:

    モーターは時計回りに回転し、停止し、反時計回りに回転し、再度停止します。それぞれ1秒間ずつ繰り返されます。

    while True:
    rotate_clockwise()
    utime.sleep(1)
    stop_motor()
    utime.sleep(1)
    rotate_counterclockwise()
    utime.sleep(1)
    stop_motor()
    utime.sleep(1)

トラブルシューティングのヒント

  • プログラム停止後もモーターが回転し続ける:

    プログラムを停止してもモーターが回転し続ける場合、Picoをリセットする必要があります。RUNピンをGNDに一時的に接続することで、Picoをリセットできます。

    wiring_run_reset

  • Picoが切断される、または応答しなくなる:

    モーターが過剰な電流を引き込んでいる可能性があり、電圧の変動を引き起こしているかもしれません。モーターには別の電源を使用し、すべてのグラウンドが接続されていることを確認してください。

結論

このレッスンでは、L293DモータードライバとRaspberry Pi Pico 2を使用してDCモーターを制御する方法を学びました。これでモーターの回転方向を制御できるようになり、小型ファンやモーター駆動のデバイスなど、さまざまなプロジェクトを作成できます。

次のステップ

  • 速度制御: PWM（パルス幅変調）を使用してモーターの速度を制御する方法を試してみましょう。EN1ピンをPWM対応のGPIOピンに接続します。

  • 複数モーターの制御: L293Dの他のチャンネルを使用して、追加のモーターを制御します。

  • センサー統合: センサーを組み合わせて、入力（例えば、温度や光）に基づいてモーターを制御します。
