6.5 RFIDインターフェース

このレッスンでは、 Radio Frequency Identification (RFID) 技術をRaspberry Pi Pico 2でどのように使用するかを学びます。RFIDは、リーダーとタグの間で無線通信を可能にし、識別、認証、データの保存に利用できます。

必要なもの

このプロジェクトには、以下のコンポーネントが必要です。

キットを購入するのが便利です。こちらのリンクからご覧いただけます：

名前	このキットに含まれるアイテム	リンク
Newton Lab Kit	450+	Newton Lab Kit

また、以下のリンクから個別に購入することもできます。

番号	コンポーネント	数量	リンク
1	Raspberry Pi Pico 2	1	購入
2	Micro USBケーブル	1
3	ブレッドボード	1	購入
4	ジャンパーワイヤー	複数	購入
5	MFRC522モジュール	1	購入

RFIDの理解

RFID技術は、物体に取り付けられたタグを自動的に識別・追跡するために、電磁場を利用します。タグには電子的に保存された情報が含まれており、視線を合わせることなく遠隔で読み取ることができます。

RFIDリーダー（MFRC522）: RFIDタグと通信するためにラジオ波を発信するデバイスです。
RFIDタグ: 小さなカードやキーフォブなどの物で、マイクロチップとアンテナを内蔵しています。パッシブ（バッテリーなし）またはアクティブ（バッテリー駆動）があります。

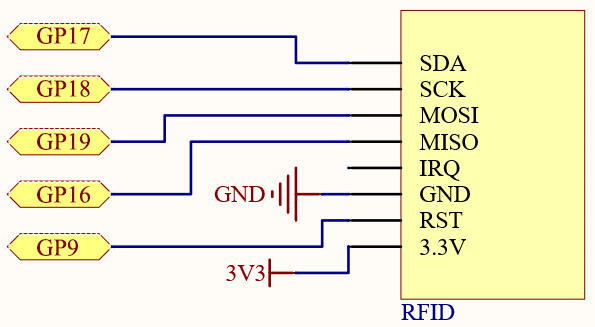

回路図

sch_rfid

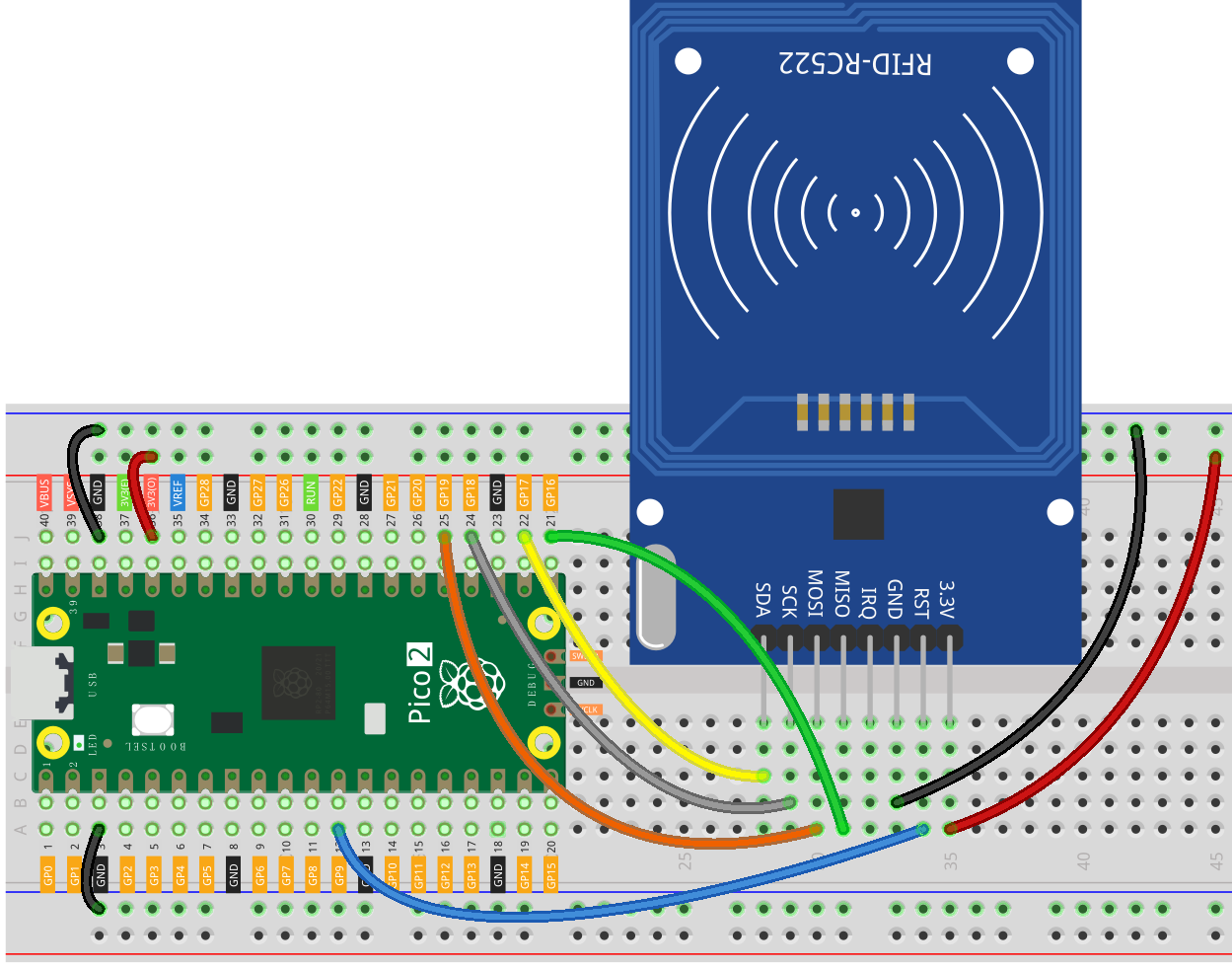

配線図

wiring_rfid

コードの作成

以下の2つのスクリプトを作成します：

注釈

ここでは、 mfrc522 フォルダ内のライブラリを使用する必要があります。Picoにアップロードされているか確認し、詳細なチュートリアルについては Picoにライブラリをアップロードを参照してください。

RFIDタグへのデータ書き込み：
- mfrc522 ライブラリの SimpleMFRC522 クラスを使用して、RFIDリーダーとのやり取りを簡素化します。
- リーダーは指定されたSPIピンで初期化されます。
- ユーザーに書き込むデータの入力を促します。
- ユーザーにタグをリーダーの近くに置くよう指示します。
- reader.write(data) を使用して、データをタグに書き込みます。
注釈

newton-lab-kit/micropython から 6.5_rfid_write.py ファイルを開くか、このコードをThonnyにコピーして、「実行」ボタンをクリックするか、F5キーを押して実行します。
```
from mfrc522 import SimpleMFRC522
from machine import Pin, SPI

# RFIDリーダーの初期化
reader = SimpleMFRC522(spi_id=0, sck=18, mosi=19, miso=16, cs=17, rst=9)

def write_to_tag():
    try:
        data = input("Enter data to write to the tag: ")
        print("Place your tag near the reader...")
        reader.write(data)
        print("Data written successfully!")
    finally:
        pass  # 必要ならクリーンアップ処理

write_to_tag()
```
実行後、次のようになります：
- プログラムが次のメッセージを表示します：
```
Enter data to write to the tag:"
```
- You input the text you want to write to the RFID tag and press Enter.
- The program then shows:
```
Place your tag near the reader...
```
- You place the RFID tag near the reader module.
- After successfully writing the data, it displays:
```
Data written successfully!
```
RFIDタグからのデータ読み取り：
- ユーザーにタグをリーダーの近くに置くよう指示します。
- reader.read() を使用して、タグのIDと保存されているテキストを読み取ります。
- タグのIDと読み取ったデータを表示します。
注釈

newton-lab-kit/micropython から 6.5_rfid_read.py ファイルを開くか、このコードをThonnyにコピーして、「実行」ボタンをクリックするか、F5キーを押して実行します。
```
from mfrc522 import SimpleMFRC522
from machine import Pin, SPI

# RFIDリーダーの初期化
reader = SimpleMFRC522(spi_id=0, sck=18, mosi=19, miso=16, cs=17, rst=9)

def read_from_tag():
    try:
        print("Place your tag near the reader...")
        id, text = reader.read()
        print("Tag ID: {}".format(id))
        print("Data: {}".format(text.strip()))
    finally:
        pass  # 必要ならクリーンアップ処理

read_from_tag()
```
実行後、プログラムが「タグをリーダーの近くに置いてください...」というメッセージを表示します。 RFIDタグをMFRC522リーダーモジュールに近づけると、プログラムはコンソールに取得した情報を表示します。出力は次のようになります：
```
Tag ID: 1234567890
Data: Your stored message
```

コードの理解

RFID通信: MFRC522モジュールは、ラジオ波を使用してRFIDタグと通信します。タグが範囲内にあると、リーダーはタグのメモリにデータを読み取ったり書き込んだりできます。
SPIインターフェース: このモジュールは、SPIプロトコルを介してPicoと通信し、高速なデータ転送を可能にします。
データ保存: RFIDタグには限られた容量の保存領域があり、IDや短いテキストなどの小さなデータの保存に適しています。

用途

アクセス制御システム: RFIDタグをキーとして、ドアやデバイスのロックを解除します。
在庫管理: RFIDタグを使って、倉庫や店舗でのアイテムの追跡を行います。
出席管理システム: RFIDタグを使って、個人の出席を記録します。

さらなる実験

複数タグ: 複数のタグに異なるデータを書き込み、それを読み取ってみましょう。
セキュリティ対策: 不正アクセスを防ぐための基本的な認証を実装しましょう。
データフォーマット: JSONやCSVなど、より複雑なアプリケーションのために構造化データを保存しましょう。

結論

このレッスンでは、Raspberry Pi Pico 2とRFIDリーダーを接続し、RFIDタグにデータを読み書きする方法を学びました。この技術は、識別、追跡、そして自動化におけるさまざまな用途に広がりを見せています。
