7.1 ライト・テルミンの作成

このワクワクするプロジェクトでは、Raspberry Pi Pico 2、フォトレジスタ（光センサー）、およびパッシブブザーを使用して ライト・テルミン を作成します。テルミンは、物理的に触れることなく演奏できるユニークな楽器で、演奏者の手の位置によって異なる音程を生成します。伝統的なテルミンを完全に再現することはできませんが、光の強さを音の周波数に変換することで、同様の機能をシミュレートできます。

必要なもの

このプロジェクトでは、以下のコンポーネントが必要です。

セットを購入するのが便利です。リンクはこちら：

名称	セット内容	リンク
Newton Lab Kit	450+	Newton Lab Kit

以下のリンクから個別に購入することもできます。

SN	コンポーネント	数量	リンク
1	Raspberry Pi Pico 2	1	購入
2	Micro USBケーブル	1
3	ブレッドボード	1	購入
4	ジャンパーワイヤー	数本	購入
5	LED	1	購入
6	トランジスタ	1(S8050)	購入
7	抵抗器	3個（1KΩ、220Ω、10KΩ）	購入
8	パッシブ ブザー	1個
9	フォトレジスター	1個	購入

コンセプトの理解

• フォトレジスタ: 光の強さに基づいて抵抗値が変化するセンサー。光が強いと抵抗が低く、光が弱いと抵抗が高くなります。

• パッシブブザー: 外部信号を必要とする音を出すデバイス。PWM（パルス幅変調）を使用して周波数を制御できます。

• トランジスタ（S8050）: 電流を増幅するために使用し、Picoから効率よくブザーを駆動します。

フォトレジスタからの値を読み取ることで、光の強さを音の周波数にマッピングできます。つまり、手をフォトレジスタの上にかざすと、ブザーから出る音程が変化し、テルミンのように演奏できます。

回路図

プロジェクトを始める前に、フォトレジスタの上で手を上下に振って、光強度の範囲をキャリブレーションします。GP16に接続されたLEDはデバッグの時間を示し、LEDが点灯しているときはデバッグを開始したことを、消灯しているときはデバッグが終了したことを示します。

GP15が高レベルを出力すると、S8050（NPNトランジスタ）が導通し、パッシブブザーが鳴り始めます。

光が強いと、GP28の値は小さくなり、逆に光が弱いと、値は大きくなります。 フォトレジスタの値を使って、パッシブブザーの周波数を調整することで、光感応デバイスをシミュレートできます。

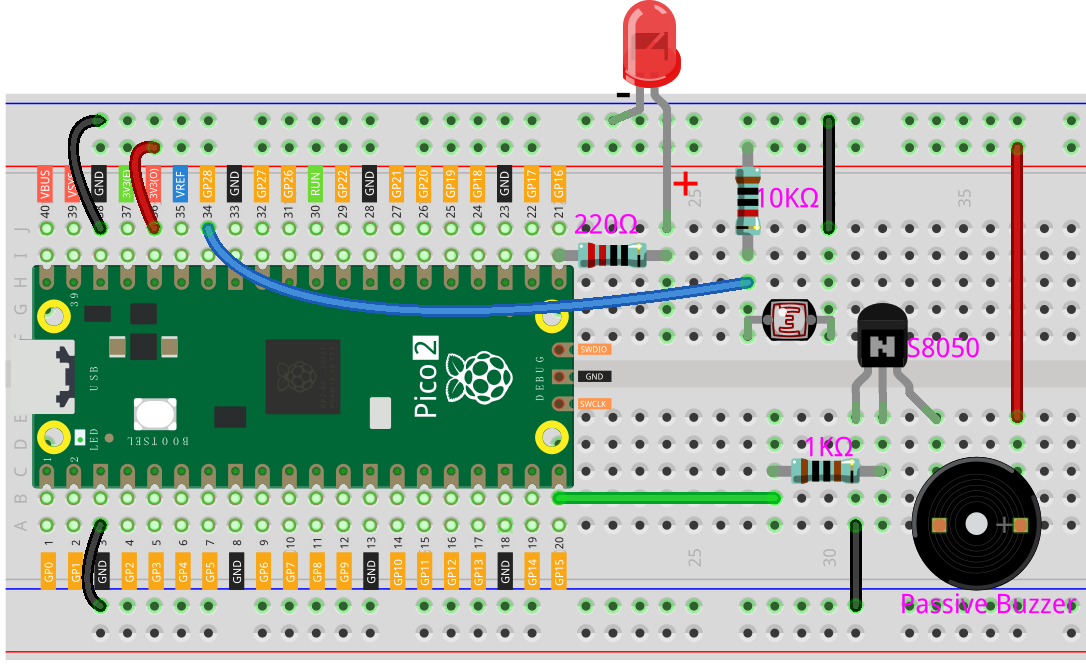

配線図

コードの記述

フォトレジスタから光強度を読み取り、それを周波数にマッピングし、ブザーでその周波数を再生するMicroPythonプログラムを作成します。

注釈

• 7.1_light_theremin.py を newton-lab-kit/micropython から開くか、コードをThonnyにコピーして、「実行」ボタンを押すか、F5キーを押して実行してください。

• 正しいインタープリタ（MicroPython (Raspberry Pi Pico).COMxx）が選択されていることを確認してください。

import machine
import utime

# コンポーネントの初期化
led = machine.Pin(16, machine.Pin.OUT)  # GP16に接続されたLED
photoresistor = machine.ADC(28)         # フォトレジスタ（GP28に接続）
buzzer = machine.PWM(machine.Pin(15))   # GP15に接続されたブザー

# キャリブレーション用の変数
light_low = 65535
light_high = 0

# 範囲を別の範囲にマッピングする関数
def interval_mapping(x, in_min, in_max, out_min, out_max):
    # in_minとin_maxが同じ値でないことを確認（ゼロ除算の防止）
    if in_max - in_min == 0:
        return out_min
    return int((x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min)

# ブザーで音を鳴らす関数
def play_tone(pin, frequency):
    if frequency <= 0:
        pin.duty_u16(0)
    else:
        pin.freq(frequency)
        pin.duty_u16(32768)  # 50%のデューティサイクル

# キャリブレーションプロセス
def calibrate():
    global light_low, light_high
    print("Calibrating... Move your hand over the sensor.")
    led.value(1)  # LEDを点灯してキャリブレーション中であることを示す
    start_time = utime.ticks_ms()
    while utime.ticks_diff(utime.ticks_ms(), start_time) < 5000:  # 5秒間キャリブレーション
        light_value = photoresistor.read_u16()
        if light_value > light_high:
            light_high = light_value
        if light_value < light_low:
            light_low = light_value
        utime.sleep_ms(10)
    led.value(0)  # キャリブレーション後、LEDを消灯
    print("Calibration complete.")
    print("Light Low:", light_low)
    print("Light High:", light_high)

# メイン関数
def main():
    calibrate()
    try:
        while True:
            light_value = photoresistor.read_u16()
            # 光の値を周波数範囲にマッピング（例: 200Hz ～ 2000Hz）
            frequency = interval_mapping(light_value, light_low, light_high, 200, 2000)
            play_tone(buzzer, frequency)
            utime.sleep_ms(20)
    except KeyboardInterrupt:
        buzzer.deinit()
        print("Program stopped.")

# メイン関数の実行
if __name__ == "__main__":
    main()

コードが実行されると、LEDが点灯してキャリブレーション中であることを示します。

• キャリブレーション:

  • 5秒間、フォトレジスタの上で手を動かしてキャリブレーションを行います。

  • これにより、プログラムは光の範囲を把握します。

• テルミンの演奏:

  • キャリブレーションが終わると、LEDは消灯します。

  • フォトレジスタの上に手をかざすと、ブザーから音が鳴り、光強度に応じて音程が変わります。

  • 手の位置や動きで音を作り出してみましょう。

コードの理解

1. 初期化:

   • LEDインジケーター: キャリブレーション中であることを示すために使用します。

   • フォトレジスタ: 光強度に対応するアナログ値を読み取ります。

   • ブザー: PWMを使用して、異なる周波数で音を生成します。

2. キャリブレーション関数（ calibrate() ）:

   • 5秒間実行され、その間に最小値と最大値を記録します。

   • ユーザーに手を動かすよう指示し、光の範囲をキャプチャします。

   • LEDを視覚的なインジケーターとして使用します。

   # キャリブレーションプロセス
   def calibrate():
       global light_low, light_high
       print("Calibrating... Move your hand over the sensor.")
       led.value(1)  # LEDを点灯してキャリブレーション中であることを示す
       start_time = utime.ticks_ms()
       while utime.ticks_diff(utime.ticks_ms(), start_time) < 5000:  # 5秒間キャリブレーション
           light_value = photoresistor.read_u16()
           if light_value > light_high:
               light_high = light_value
           if light_value < light_low:
               light_low = light_value
           utime.sleep_ms(10)
       led.value(0)  # キャリブレーション後、LEDを消灯
       print("Calibration complete.")
       print("Light Low:", light_low)
       print("Light High:", light_high)


3. 範囲マッピング関数（ interval_mapping() ）:

   • フォトレジスタの値を、ブザー用の周波数範囲にマッピングします。

   • ゼロ除算のエラーを防止します。

   # 範囲を別の範囲にマッピングする関数
   def interval_mapping(x, in_min, in_max, out_min, out_max):
       # in_minとin_maxが同じ値でないことを確認（ゼロ除算の防止）
       if in_max - in_min == 0:
           return out_min
       return int((x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min)


4. 音の再生（ play_tone() ）:

   • PWMを使用してブザーの周波数を設定します。

   • 周波数が0以下の場合、ブザーを停止します。

   # ブザーで音を鳴らす関数
   def play_tone(pin, frequency):
       if frequency <= 0:
           pin.duty_u16(0)
       else:
           pin.freq(frequency)
           pin.duty_u16(32768)  # 50%のデューティサイクル


5. メインループ:

   • フォトレジスタから光値を継続的に読み取ります。

   • この値を周波数にマッピングします。

   • 周波数に対応する音を再生します。

   • 終了時にはエラーハンドリングを行い、後片付けをします。

   # メイン関数
   def main():
       calibrate()
       try:
           while True:
               light_value = photoresistor.read_u16()
               # 光の値を周波数範囲にマッピング（例: 200Hz ～ 2000Hz）
               frequency = interval_mapping(light_value, light_low, light_high, 200, 2000)
               play_tone(buzzer, frequency)
               utime.sleep_ms(20)
       except KeyboardInterrupt:
           buzzer.deinit()
           print("Program stopped.")


さらに実験してみましょう

• 周波数範囲を調整:

  interval_mapping() 内の値を変更して、音程範囲を広げてみましょう。例えば、200Hz ～ 2000Hzを100Hz ～ 5000Hzに変更してみてください。

• 視覚的なフィードバック:

  ピッチに応じて、追加のLEDを使用して視覚的なフィードバックを提供できます。

• センサーを追加:

  もう一つのフォトレジスタを追加して、音量や他のパラメーターを調整してみましょう。

• 音楽楽器の作成:

  他のセンサーや入力と組み合わせて、より複雑な楽器を作成できます。

限界の理解

• 周囲の光:

  周囲の光の変化がパフォーマンスに影響を与える可能性があります。一定の照明を保つか、必要に応じて再キャリブレーションを行ってください。

• センサーの感度:

  フォトレジスタは、急速な手の動きに対して素早く反応しない場合があります。

• 音質:

  パッシブブザーは音質に限界があります。より良い音質を求める場合は、DAC出力付きのアクティブスピーカーの使用を検討してください。

結論

Raspberry Pi Pico 2を使ってライト・テルミンを作成することができました！このプロジェクトは、センサーとアクチュエーターを組み合わせて、インタラクティブで楽しい実験を作成する方法を示しています。引き続き、このプロジェクトを探求して、理解と創造力を深めていきましょう。
