Display a 7 segmenti

Panoramica

Un display a 7 segmenti è un dispositivo che può visualizzare numeri e lettere. È composto da sette LED collegati in parallelo. Diverse lettere/numeri possono essere mostrati collegando i pin del display alla fonte di alimentazione e abilitando i pin corrispondenti, accendendo così i segmenti LED corrispondenti. In questa lezione impareremo a visualizzare caratteri specifici su di esso.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

Elite Explorer Kit

300+

Elite Explorer Kit

Puoi anche acquistarli separatamente dai link seguenti.

INTRODUZIONE DEI COMPONENTI

LINK PER L’ACQUISTO

Arduino Uno R4 WiFi

-

Breadboard

ACQUISTA

Cavi Jumper

ACQUISTA

Resistenza

ACQUISTA

Display a 7 Segmenti

ACQUISTA

Cablaggio

../_images/13-7_segment_display_bb.png

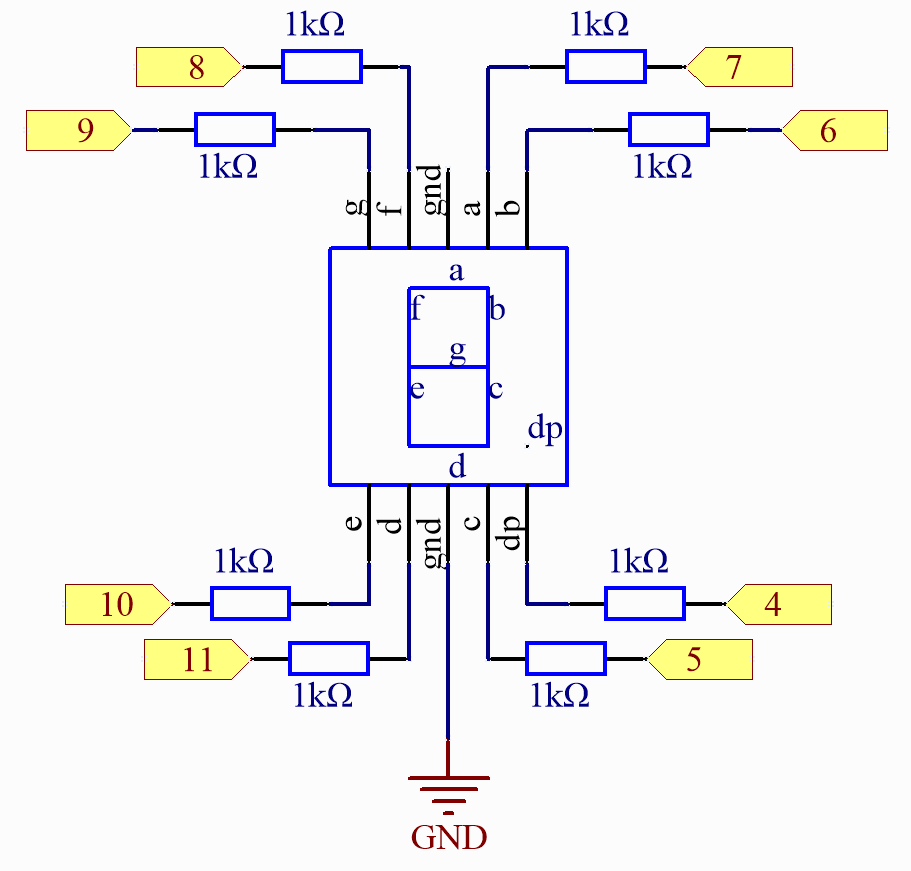

Schema Elettrico

In questo esperimento, collega ciascun pin a-g del display a 7 segmenti a un resistore di limitazione di corrente da 1000 ohm rispettivamente e poi ai pin 4-11. GND si collega a GND. Tramite la programmazione, possiamo impostare uno o più dei pin 4-11 su livello alto per accendere i LED corrispondenti.

../_images/13-7_segment_display_schematic.png

Codice

Nota

  • Puoi aprire direttamente il file 13-7_segment.ino nel percorso elite-explorer-kit-main\basic_project\13-7_segment.

  • Oppure copia questo codice nell’Arduino IDE.



Analisi del Codice

Il codice può sembrare un po” lungo per questo esperimento, ma la sintassi è semplice. Diamo un’occhiata.

Chiamare la funzione nel loop()

digital_1(); //visualizza 1 sul display a 7 segmenti

delay(1000); //aspetta un secondo

digital_2(); //visualizza 2 sul display a 7 segmenti

delay(1000); //aspetta un secondo

digital_3(); //visualizza 3 sul display a 7 segmenti

delay(1000); //aspetta un secondo

digital_4(); //visualizza 4 sul display a 7 segmenti

Chiamare queste funzioni nel loop() serve a far visualizzare allo schermo a 7 segmenti i numeri da 0 a F. Le funzioni sono mostrate di seguito. Prendiamo digital_2() come esempio:

Analisi dettagliata di digital_2()

void digital_2()  //visualizza 2 sul display a 7 segmenti
{
  turnOffAllSegments();
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(d, HIGH);
}
../_images/13_7segment.jpeg

Prima di tutto, dobbiamo capire come il numero 2 appare sul display a 7 segmenti. Si ottiene alimentando i segmenti a, b, d, e, e g. Nella programmazione, i pin collegati a questi segmenti sono impostati su livello alto mentre c e f sono impostati su livello basso. Iniziamo utilizzando la funzione turnOffAllSegments() per spegnere tutti i segmenti e poi accendere quelli richiesti.

Dopo aver eseguito questa parte, il display a 7 segmenti mostrerà 2. Analogamente, la visualizzazione di altri caratteri è la stessa. Poiché le lettere b e d in maiuscolo, ovvero B e D, sarebbero simili a 8 e 0 sul display, sono visualizzate in minuscolo invece.
