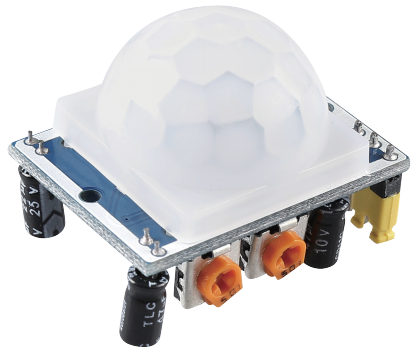

PIR-Bewegungssensormodul

../_images/pir_pic.png

Der PIR-Sensor erkennt infrarote Wärmestrahlung, die zur Erkennung der Anwesenheit von Organismen verwendet werden kann, die infrarote Wärme abstrahlen.

Der PIR-Sensor ist in zwei Schlitze unterteilt, die mit einem Differenzverstärker verbunden sind. Solange ein stationäres Objekt vor dem Sensor ist, erhalten die beiden Schlitze dieselbe Menge an Strahlung und der Ausgangswert ist null. Bewegt sich jedoch ein Objekt vor dem Sensor, empfängt einer der Schlitze mehr Strahlung als der andere, wodurch der Ausgang schwankt. Diese Änderung der Ausgangsspannung ist ein Ergebnis der Bewegungserkennung.

../_images/PIR_working_principle.jpg

Nachdem das Sensormodul verkabelt ist, erfolgt eine einminütige Initialisierung. Während der Initialisierung gibt das Modul 0-3 Mal in Intervallen ein Signal aus. Dann geht das Modul in den Standby-Modus. Bitte vermeiden Sie die Interferenz von Lichtquellen und anderen Quellen an der Oberfläche des Moduls, um Fehlfunktionen durch störende Signale zu vermeiden. Es ist sogar besser, das Modul ohne zu viel Wind zu verwenden, da der Wind ebenfalls den Sensor stören kann.

../_images/pir_back.png

Einstellung der Distanz

Durch Drehen des Knopfes des Distanzeinstellungspotentiometers im Uhrzeigersinn erhöht sich die Reichweite der Erfassungsdistanz, und die maximale Erfassungsdistanz beträgt etwa 0-7 Meter. Wenn man es gegen den Uhrzeigersinn dreht, verringert sich die Reichweite der Erfassungsdistanz, und die minimale Erfassungsdistanz beträgt etwa 0-3 Meter.

Verzögerungseinstellung

Drehen Sie den Knopf des Verzögerungseinstellungspotentiometers im Uhrzeigersinn, um die Erfassungsverzögerung zu erhöhen. Die maximale Erfassungsverzögerung kann bis zu 300s betragen. Im Gegenteil, wenn Sie es gegen den Uhrzeigersinn drehen, können Sie die Verzögerung verkürzen, mit einem Minimum von 5s.

Zwei Auslösemodi

Wählen Sie verschiedene Modi mit der Jumperkappe.

  • H: Wiederholbarer Auslösemodus, nachdem der menschliche Körper erkannt wurde, gibt das Modul ein hohes Signal aus. Während der nachfolgenden Verzögerungsperiode, wenn jemand den Erfassungsbereich betritt, bleibt das Ausgangssignal hoch.

  • L: Nicht-wiederholbarer Auslösemodus, gibt ein hohes Signal aus, wenn es den menschlichen Körper erfasst. Nach der Verzögerung wechselt der Ausgang automatisch von hoch auf niedrig.
