4.1.11 Verrou à Code

Introduction

Dans ce projet, nous utiliserons un clavier et un écran LCD pour créer un verrou à combinaison. Le LCD affichera une invite correspondante pour que vous puissiez taper votre mot de passe sur le clavier. Si le mot de passe est correctement saisi, « Correct » sera affiché.

Sur la base de ce projet, nous pouvons ajouter des composants électroniques supplémentaires, tels qu’un buzzer, une LED, etc., pour ajouter différents phénomènes expérimentaux lors de la saisie du mot de passe.

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

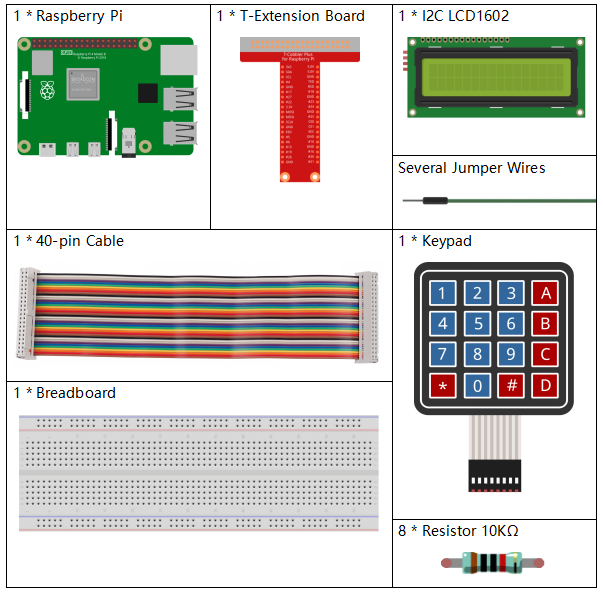

../_images/4.1.14_password_lock_list.png

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ÉLÉMENTS DANS CE KIT

LIEN

Kit Raphael

337

Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION AUX COMPOSANTS

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Résistance

ACHETER

LCD1602 I2C

ACHETER

Clavier

-

Schéma

Nom T-Board

physique

wiringPi

BCM

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO25

Pin 22

6

25

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

SDA1

Pin 3

SCL1

Pin 5

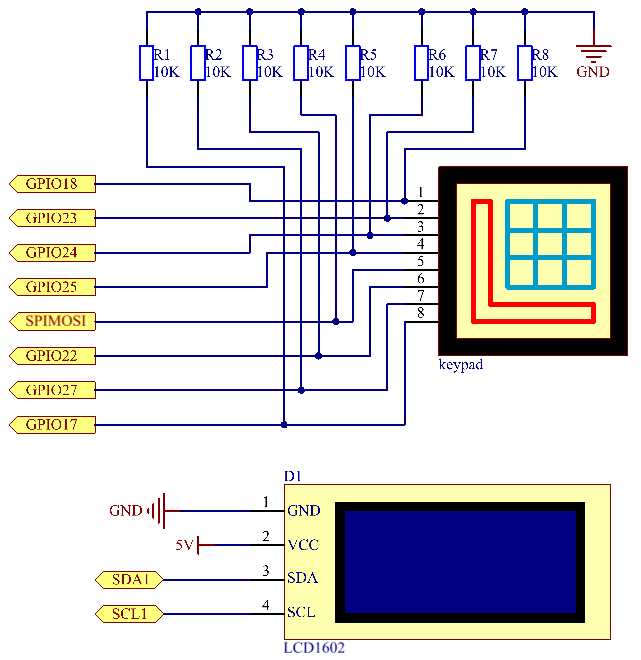

../_images/4.1.14_password_lock_schematic.png

Procédures expérimentales

Étape 1 : Construisez le circuit.

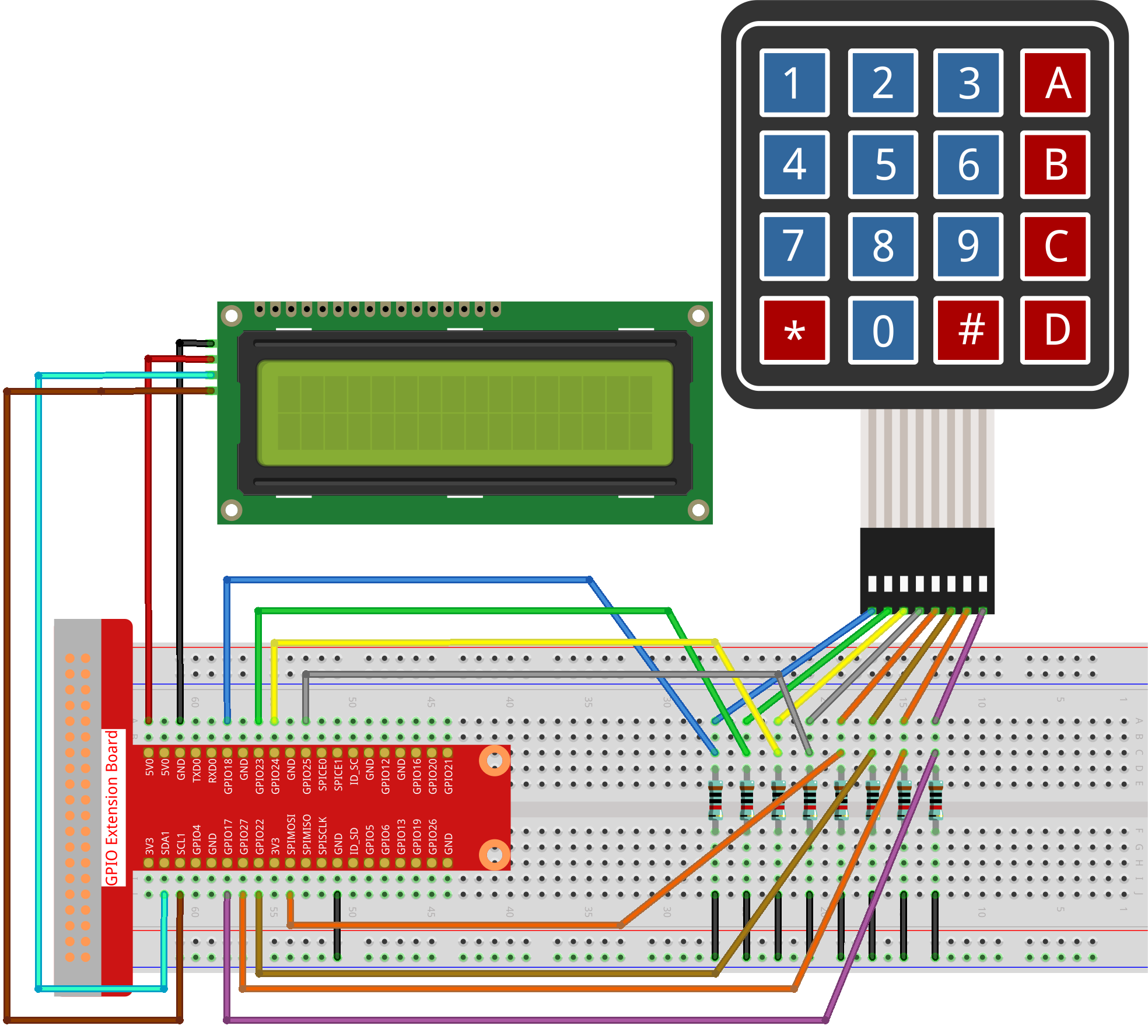

../_images/4.1.14_password_lock_circuit.png

Étape 2 : Changez de répertoire.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécutez le programme.

sudo python3 4.1.14_PasswordLock_zero.py

Une fois le programme exécuté, utilisez le clavier pour saisir le mot de passe : 1984. Si « CORRECT » apparaît sur le LCD1602, le mot de passe est correct ; sinon, « WRONG KEY » apparaîtra.

Note

  • Si vous obtenez l’erreur FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', vous devez consulter Configuration I²C pour activer l’I2C.

  • Si vous obtenez l’erreur ModuleNotFoundError: No module named 'smbus2', veuillez exécuter sudo apt install python3-smbus2.

  • Si l’erreur OSError: [Errno 121] Remote I/O error apparaît, cela signifie que le module est mal câblé ou endommagé.

  • Si le code et le câblage sont corrects, mais que le LCD n’affiche toujours pas de contenu, vous pouvez tourner le potentiomètre à l’arrière pour augmenter le contraste.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin du code source comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3

from gpiozero import DigitalOutputDevice, Button
from time import sleep
import LCD1602

class Keypad:
    def __init__(self, rows_pins, cols_pins, keys):
        """
        Initialize the Keypad with specified row and column pins and keys.
        :param rows_pins: List of GPIO pins for the rows.
        :param cols_pins: List of GPIO pins for the columns.
        :param keys: List of keys in the keypad layout.
        """
        self.rows = [DigitalOutputDevice(pin) for pin in rows_pins]  # Row pins setup
        self.cols = [Button(pin, pull_up=False) for pin in cols_pins]  # Column pins setup
        self.keys = keys  # Keypad key layout

    def read(self):
        """
        Read and return a list of keys that are currently pressed.
        :return: List of pressed keys.
        """
        pressed_keys = []
        for i, row in enumerate(self.rows):
            row.on()  # Activate current row
            for j, col in enumerate(self.cols):
                if col.is_pressed:
                    index = i * len(self.cols) + j
                    pressed_keys.append(self.keys[index])
            row.off()  # Deactivate row after checking
        return pressed_keys

# Password verification setup
LENS = 4
password = ['1', '9', '8', '4']  # Preset password
testword = ['0', '0', '0', '0']  # User input storage
keyIndex = 0  # Index for input keys

def check():
    """
    Check if the entered password matches the preset password.
    :return: 1 if match, 0 otherwise.
    """
    for i in range(LENS):
        if password[i] != testword[i]:
            return 0
    return 1

def setup():
    """
    Setup the keypad and LCD display.
    """
    global keypad, last_key_pressed
    # Pin configuration for keypad
    rows_pins = [18, 23, 24, 25]
    cols_pins = [10, 22, 27, 17]
    keys = ["1", "2", "3", "A",
            "4", "5", "6", "B",
            "7", "8", "9", "C",
            "*", "0", "#", "D"]

    # Initialize keypad and LCD
    keypad = Keypad(rows_pins, cols_pins, keys)
    last_key_pressed = []
    LCD1602.init(0x27, 1)  # Initialize LCD
    LCD1602.clear()
    LCD1602.write(0, 0, 'WELCOME!')
    LCD1602.write(2, 1, 'Enter password')
    sleep(2)

def loop():
    """
    Main loop for handling keypad input and password verification.
    """
    global keyIndex, LENS, keypad, last_key_pressed
    while True:
        pressed_keys = keypad.read()
        if pressed_keys and pressed_keys != last_key_pressed:
            if keyIndex < LENS:
                LCD1602.clear()
                LCD1602.write(0, 0, "Enter password:")
                LCD1602.write(15 - keyIndex, 1, pressed_keys[0])
                testword[keyIndex] = pressed_keys[0]
                keyIndex += 1

            if keyIndex == LENS:
                if check() == 0:
                    LCD1602.clear()
                    LCD1602.write(3, 0, "WRONG KEY!")
                    LCD1602.write(0, 1, "please try again")
                else:
                    LCD1602.clear()
                    LCD1602.write(4, 0, "CORRECT!")
                    LCD1602.write(2, 1, "welcome back")
                keyIndex = 0  # Reset key index after checking

        last_key_pressed = pressed_keys
        sleep(0.1)

try:
    setup()
    loop()
except KeyboardInterrupt:
    LCD1602.clear()  # Clear LCD display on interrupt

Explication du Code

  1. Le script importe des classes pour gérer les dispositifs de sortie numérique et les boutons de la bibliothèque gpiozero. Il importe également la fonction sleep du module time, permettant d’ajouter des délais dans l’exécution du script. De plus, la bibliothèque LCD1602 est importée pour contrôler l’affichage LCD1602.

    #!/usr/bin/env python3
from gpiozero import DigitalOutputDevice, Button
from time import sleep
import LCD1602

  2. Définit une classe personnalisée pour gérer le clavier. Elle initialise le clavier avec des broches de ligne et de colonne spécifiées et fournit une méthode read pour détecter les touches pressées.

    class Keypad:
    def __init__(self, rows_pins, cols_pins, keys):
        """
        Initialize the Keypad with specified row and column pins and keys.
        :param rows_pins: List of GPIO pins for the rows.
        :param cols_pins: List of GPIO pins for the columns.
        :param keys: List of keys in the keypad layout.
        """
        self.rows = [DigitalOutputDevice(pin) for pin in rows_pins]  # Row pins setup
        self.cols = [Button(pin, pull_up=False) for pin in cols_pins]  # Column pins setup
        self.keys = keys  # Keypad key layout

    def read(self):
        """
        Read and return a list of keys that are currently pressed.
        :return: List of pressed keys.
        """
        pressed_keys = []
        for i, row in enumerate(self.rows):
            row.on()  # Activate current row
            for j, col in enumerate(self.cols):
                if col.is_pressed:
                    index = i * len(self.cols) + j
                    pressed_keys.append(self.keys[index])
            row.off()  # Deactivate row after checking
        return pressed_keys

  3. Configure le système de vérification du mot de passe. LENS définit la longueur du mot de passe. password est le mot de passe correct prédéfini, tandis que testword est utilisé pour stocker la saisie de l’utilisateur. keyIndex suit la position actuelle dans la saisie de l’utilisateur.

    # Password verification setup
LENS = 4
password = ['1', '9', '8', '4']  # Preset password
testword = ['0', '0', '0', '0']  # User input storage
keyIndex = 0  # Index for input keys

  4. Fonction pour comparer le mot de passe saisi (testword) avec le mot de passe prédéfini (password) et retourner le résultat.

    def check():
    """
    Check if the entered password matches the preset password.
    :return: 1 if match, 0 otherwise.
    """
    for i in range(LENS):
        if password[i] != testword[i]:
            return 0
    return 1

  5. Initialise le clavier et l’affichage LCD. Affiche un message de bienvenue et des instructions pour entrer le mot de passe.

    def setup():
    """
    Setup the keypad and LCD display.
    """
    global keypad, last_key_pressed
    # Pin configuration for keypad
    rows_pins = [18, 23, 24, 25]
    cols_pins = [10, 22, 27, 17]
    keys = ["1", "2", "3", "A",
            "4", "5", "6", "B",
            "7", "8", "9", "C",
            "*", "0", "#", "D"]

    # Initialize keypad and LCD
    keypad = Keypad(rows_pins, cols_pins, keys)
    last_key_pressed = []
    LCD1602.init(0x27, 1)  # Initialize LCD
    LCD1602.clear()
    LCD1602.write(0, 0, 'WELCOME!')
    LCD1602.write(2, 1, 'Enter password')
    sleep(2)

  6. La boucle principale pour gérer la saisie du clavier et la vérification du mot de passe. Elle met à jour l’affichage LCD en fonction du mot de passe saisi et fournit un retour d’information si le mot de passe est correct ou incorrect.

    def loop():
    """
    Main loop for handling keypad input and password verification.
    """
    global keyIndex, LENS, keypad, last_key_pressed
    while True:
        pressed_keys = keypad.read()
        if pressed_keys and pressed_keys != last_key_pressed:
            if keyIndex < LENS:
                LCD1602.clear()
                LCD1602.write(0, 0, "Enter password:")
                LCD1602.write(15 - keyIndex, 1, pressed_keys[0])
                testword[keyIndex] = pressed_keys[0]
                keyIndex += 1

            if keyIndex == LENS:
                if check() == 0:
                    LCD1602.clear()
                    LCD1602.write(3, 0, "WRONG KEY!")
                    LCD1602.write(0, 1, "please try again")
                else:
                    LCD1602.clear()
                    LCD1602.write(4, 0, "CORRECT!")
                    LCD1602.write(2, 1, "welcome back")
                keyIndex = 0  # Reset key index after checking

        last_key_pressed = pressed_keys
        sleep(0.1)

  7. Exécute la configuration et entre dans la boucle principale. Permet une sortie propre du programme en utilisant une interruption clavier (Ctrl+C), en effaçant l’affichage LCD.

    try:
    setup()
    loop()
except KeyboardInterrupt:
    LCD1602.clear()  # Clear LCD display on interrupt
