4.1.8 Indicateur de Batterie

Note

Selon la version de votre kit, identifiez si vous disposez d’un ADC0834 ou d’un MCP3008 et suivez la section correspondante.

Introduction

Dans ce projet, nous allons créer un dispositif d’indication de batterie qui peut afficher visuellement le niveau de la batterie sur le Bargraph LED.

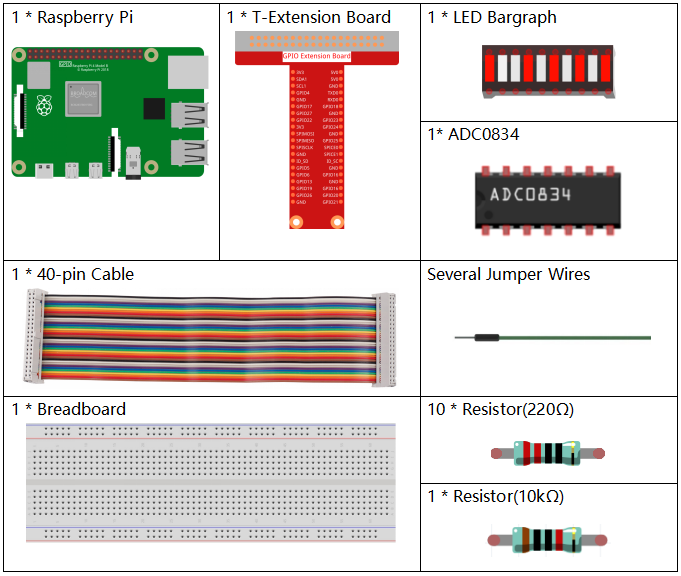

Composants nécessaires

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION AUX COMPOSANTS	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
Graphique à barres LED	-
ADC0834	-

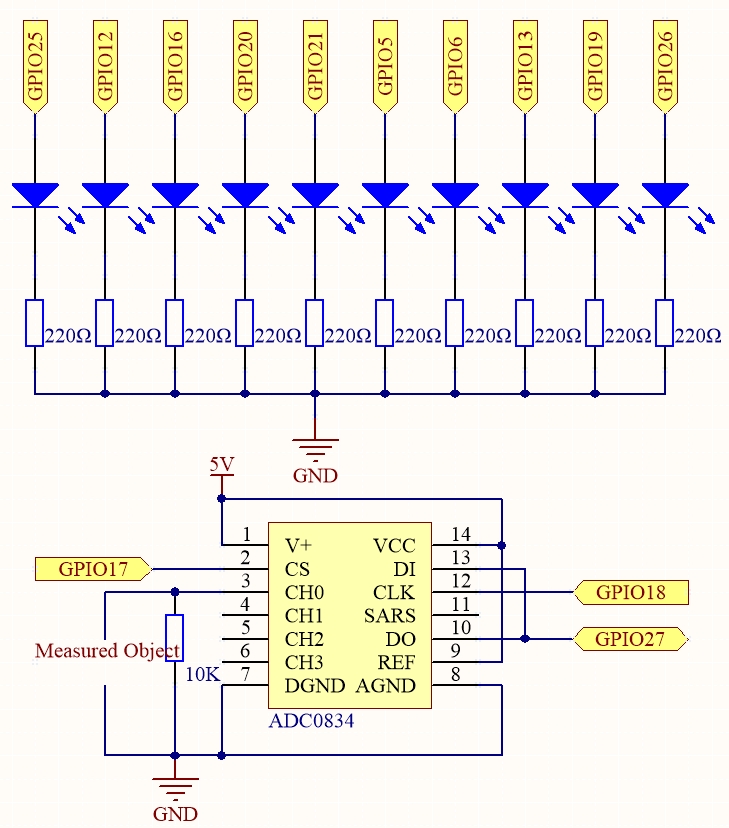

Schéma

Nom T-Board	Physique	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO25	Pin 22	6	25
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	20
GPIO21	Pin 40	29	21
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13
GPIO19	Pin 35	24	19
GPIO26	Pin 37	25	26

Procédures expérimentales

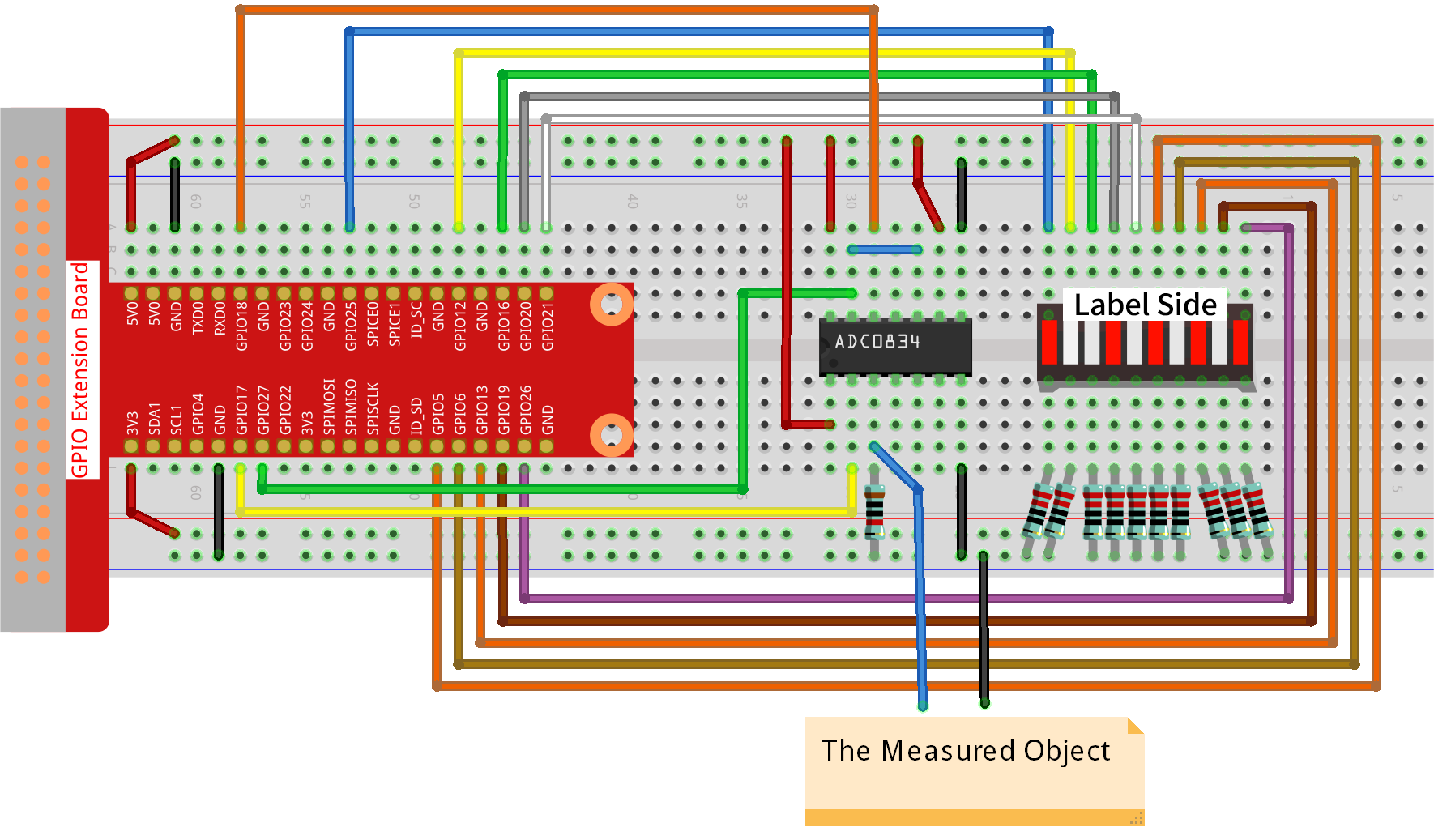

Étape 1 : Construire le circuit.

Étape 2 : Accédez au dossier du code.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécutez le fichier exécutable.

sudo python3 4.1.11_BatteryIndicator_zero.py

Après le démarrage du programme, connectez séparément un fil de sortie au 3ème pin de l’ADC0834 et à la masse, puis connectez-les aux deux pôles d’une batterie. Vous verrez la LED correspondante sur le Bargraph LED s’allumer pour afficher le niveau de charge (plage de mesure : 0-5V).

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin du code source comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
from gpiozero import LED
import ADC0834
import time

# List of GPIO pins to which LEDs are connected
ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
# Initialize LED objects for each pin in the list
leds = [LED(pin) for pin in ledPins]

# Setup ADC0834 module
ADC0834.setup()

def LedBarGraph(value):
    # Turn off all LEDs
    for i in range(10):
        leds[i].off()
    # Turn on LEDs up to the specified value
    for i in range(value):
        leds[i].on()

try:
    # Main loop to continuously update LED bar graph
    while True:
        # Read analog value from ADC0834
        analogVal = ADC0834.getResult()
        # Convert analog value to LED bar graph level
        LedBarGraph(int(analogVal/25))
except KeyboardInterrupt:
    # Turn off all LEDs when program is interrupted
    for i in range(10):
        leds[i].off()

Explication du Code

1. Cette section importe les bibliothèques nécessaires. gpiozero est utilisée pour contrôler les LED, ADC0834 pour interfacer avec le module ADC, et time pour les opérations liées au temps.

   #!/usr/bin/env python3
   from gpiozero import LED
   import ADC0834
   import time


2. Définit les broches GPIO auxquelles les LED sont connectées et initialise un tableau d’objets LED pour chaque broche. Cela permet de contrôler facilement chaque LED du tableau.

   # List of GPIO pins to which LEDs are connected
   ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
   # Initialize LED objects for each pin in the list
   leds = [LED(pin) for pin in ledPins]


3. Initialise le module ADC0834 pour la conversion analogique-numérique.

   # Setup ADC0834 module
   ADC0834.setup()


4. Cette fonction éteint toutes les LED puis allume un certain nombre de LED en fonction de la valeur d’entrée, créant ainsi une représentation en barres graphiques.

   def LedBarGraph(value):
       # Turn off all LEDs
       for i in range(10):
           leds[i].off()
       # Turn on LEDs up to the specified value
       for i in range(value):
           leds[i].on()


5. Lit continuellement la valeur analogique de l’ADC0834 et met à jour le bargraphe LED en fonction de cette valeur. La valeur analogique est réduite à une plage de 0-10 pour les 10 LED.

   try:
       # Main loop to continuously update LED bar graph
       while True:
           # Read analog value from ADC0834
           analogVal = ADC0834.getResult()
           # Convert analog value to LED bar graph level
           LedBarGraph(int(analogVal/25))


6. S’assure que toutes les LED sont éteintes lorsque le programme est interrompu (par exemple, en appuyant sur Ctrl+C).

   except KeyboardInterrupt:
       # Turn off all LEDs when program is interrupted
       for i in range(10):
           leds[i].off()
