4.1.10 Moniteur de surchauffe

Note

../_images/mcp3008_and_adc0834.jpg

Selon la version de votre kit, identifiez si vous disposez d’un ADC0834 ou d’un MCP3008 et suivez la section correspondante.

Introduction

Vous pourriez vouloir fabriquer un dispositif de surveillance de la surchauffe applicable à diverses situations, par exemple, dans une usine, si nous voulons avoir une alarme et un arrêt automatique de la machine en cas de surchauffe du circuit. Dans ce projet, nous utiliserons une thermistance, un joystick, un buzzer, une LED et un LCD pour créer un dispositif intelligent de surveillance de la température dont le seuil est réglable.

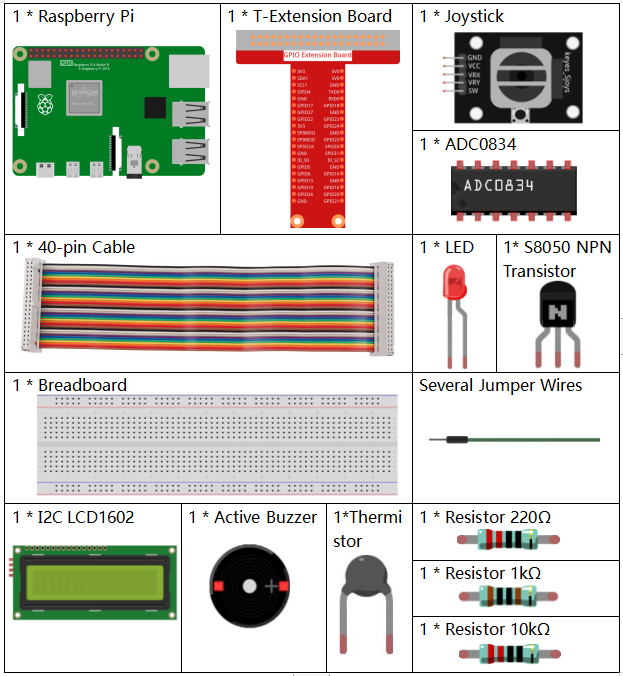

Composants nécessaires

Pour ce projet, nous avons besoin des composants suivants.

../_images/4.1.13_overheat_monitor_list.png

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ÉLÉMENTS DANS CE KIT

LIEN

Kit Raphael

337

Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION AUX COMPOSANTS

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Résistance

ACHETER

LED

ACHETER

Module Joystick

-

ADC0834

-

Transistor

ACHETER

LCD1602 I2C

ACHETER

Thermistance

ACHETER

Buzzer

-

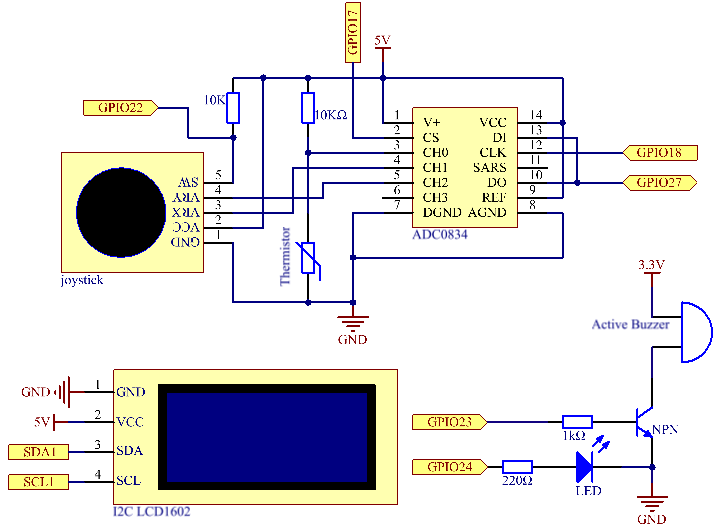

Schéma

Nom T-Board

Physique

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO22

Pin15

3

22

GPIO23

Pin16

4

23

GPIO24

Pin18

5

24

SDA1

Pin 3

SCL1

Pin 5
../_images/4.1.13_overheat_monitor_schematic.png

Procédures expérimentales

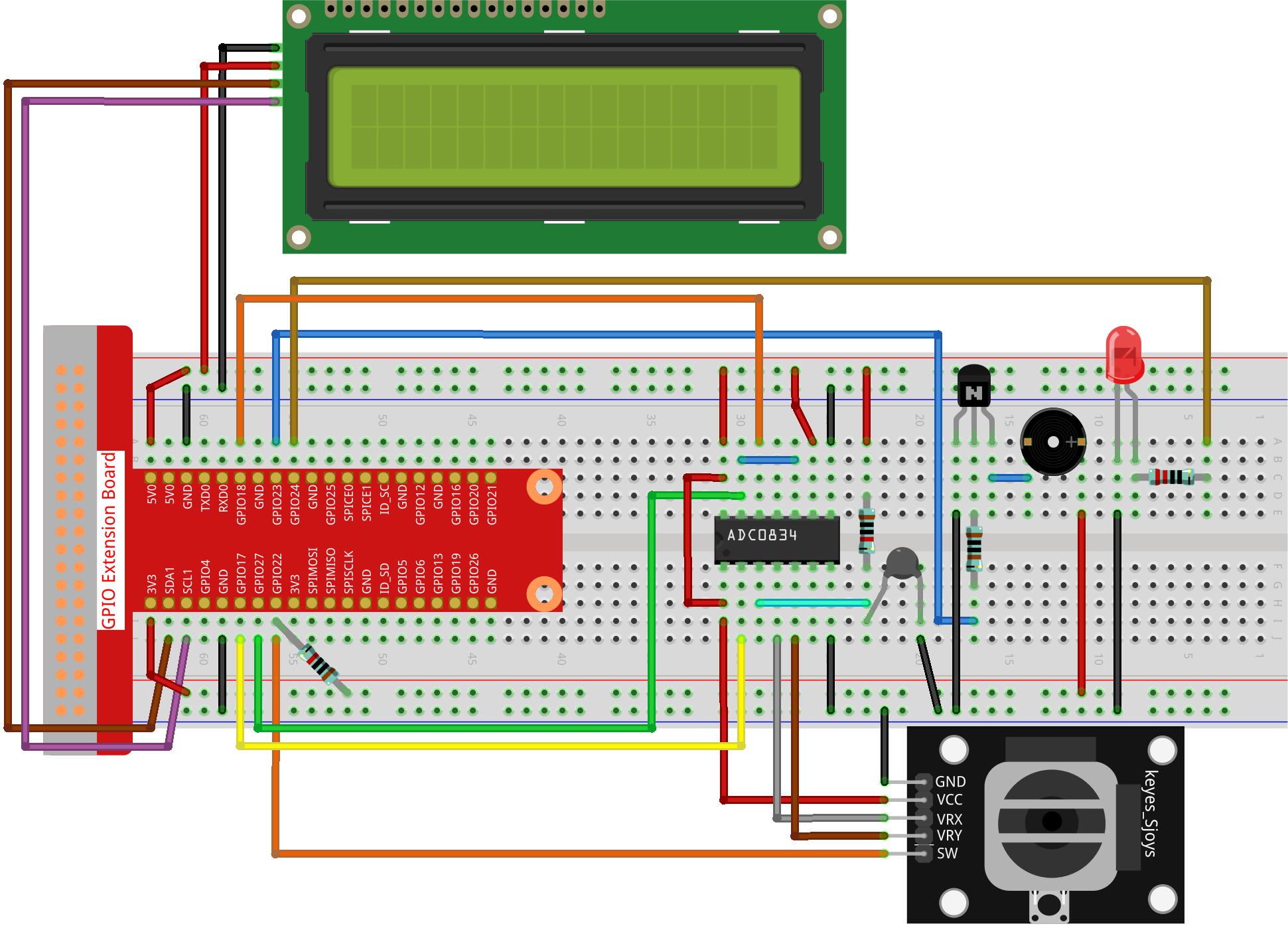

Étape 1 : Construire le circuit.

../_images/4.1.13_overheat_monitor_circuit.png

Étape 2 : Aller dans le dossier du code.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécuter le fichier exécutable.

sudo python3 4.1.13_OverheatMonitor_zero.py

Lorsque le code s’exécute, la température actuelle et le seuil de haute température 40 s’affichent sur l’écran I2C LCD1602. Si la température actuelle dépasse le seuil, le buzzer et la LED s’activent pour vous alerter.

Le joystick vous permet de régler le seuil de haute température. En le basculant dans la direction de l’axe X ou de l’axe Y, vous pouvez augmenter ou diminuer le seuil de haute température actuel. Appuyez à nouveau sur le joystick pour réinitialiser le seuil à sa valeur initiale.

Note

  • Si vous obtenez l’erreur FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', vous devez vous référer à Configuration I²C pour activer l’I2C.

  • Si vous obtenez l’erreur ModuleNotFoundError: No module named 'smbus2', veuillez exécuter sudo apt install python3-smbus2.

  • Si l’erreur OSError: [Errno 121] Remote I/O error apparaît, cela signifie que le module est mal câblé ou que le module est défectueux.

  • Si le code et le câblage sont corrects, mais que le LCD n’affiche toujours pas de contenu, vous pouvez tourner le potentiomètre à l’arrière pour augmenter le contraste.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin du code source comme raphael-kit/python. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3

import LCD1602
from gpiozero import LED, Buzzer, Button
import ADC0834
import time
import math

# Initialize joystick button, buzzer, and LED
Joy_BtnPin = Button(22)
buzzPin = Buzzer(23)
ledPin = LED(24)

# Set initial upper temperature threshold
upperTem = 40

# Setup ADC and LCD modules
ADC0834.setup()
LCD1602.init(0x27, 1)

def get_joystick_value():
    """
    Reads the joystick values and returns a change value based on the joystick's position.
    """
    x_val = ADC0834.getResult(1)
    y_val = ADC0834.getResult(2)
    if x_val > 200:
        return 1
    elif x_val < 50:
        return -1
    elif y_val > 200:
        return -10
    elif y_val < 50:
        return 10
    else:
        return 0

def upper_tem_setting():
    """
    Adjusts and displays the upper temperature threshold on the LCD.
    """
    global upperTem
    LCD1602.write(0, 0, 'Upper Adjust: ')
    change = int(get_joystick_value())
    upperTem += change
    strUpperTem = str(upperTem)
    LCD1602.write(0, 1, strUpperTem)
    LCD1602.write(len(strUpperTem), 1, '              ')
    time.sleep(0.1)

def temperature():
    """
    Reads the current temperature from the sensor and returns it in Celsius.
    """
    analogVal = ADC0834.getResult()
    Vr = 5 * float(analogVal) / 255
    Rt = 10000 * Vr / (5 - Vr)
    temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))
    Cel = temp - 273.15
    return round(Cel, 2)

def monitoring_temp():
    """
    Monitors and displays the current temperature and upper temperature threshold.
    Activates buzzer and LED if the temperature exceeds the upper limit.
    """
    global upperTem
    Cel = temperature()
    LCD1602.write(0, 0, 'Temp: ')
    LCD1602.write(0, 1, 'Upper: ')
    LCD1602.write(6, 0, str(Cel))
    LCD1602.write(7, 1, str(upperTem))
    time.sleep(0.1)
    if Cel >= upperTem:
        buzzPin.on()
        ledPin.on()
    else:
        buzzPin.off()
        ledPin.off()

# Main execution loop
try:
    lastState = 1
    stage = 0
    while True:
        currentState = Joy_BtnPin.value
        # Toggle between settings and monitoring mode
        if currentState == 1 and lastState == 0:
            stage = (stage + 1) % 2
            time.sleep(0.1)
            LCD1602.clear()
        lastState = currentState
        if stage == 1:
            upper_tem_setting()
        else:
            monitoring_temp()
except KeyboardInterrupt:
    # Clean up and exit
    LCD1602.clear()
    ADC0834.destroy()

Explication du code

  1. Cette section importe les bibliothèques nécessaires au projet. LCD1602 est pour l’affichage LCD, gpiozero fournit des classes pour LED, Buzzer et Button, ADC0834 est pour la conversion analogique-numérique, et time et math sont des bibliothèques standard de Python pour les fonctions liées au temps et les opérations mathématiques, respectivement.

    #!/usr/bin/env python3

import LCD1602
from gpiozero import LED, Buzzer, Button
import ADC0834
import time
import math

  2. Ici, le bouton du joystick, le buzzer et la LED sont initialisés. Button(22) crée un objet bouton connecté au GPIO pin 22. Buzzer(23) et LED(24) initialisent le buzzer et la LED aux GPIO pins 23 et 24, respectivement.

    # Initialize joystick button, buzzer, and LED
Joy_BtnPin = Button(22)
buzzPin = Buzzer(23)
ledPin = LED(24)

  3. Définit la limite de température supérieure initiale et initialise les modules ADC et LCD. Le LCD est initialisé avec une adresse (0x27) et un mode (1).

    # Set initial upper temperature threshold
upperTem = 40

# Setup ADC and LCD modules
ADC0834.setup()
LCD1602.init(0x27, 1)

  4. Cette fonction lit les valeurs du joystick à l’aide d’ADC0834. Elle renvoie une valeur de changement basée sur la position du joystick, qui sera utilisée pour ajuster le seuil de température.

    def get_joystick_value():
    """
    Reads the joystick values and returns a change value based on the joystick's position.
    """
    x_val = ADC0834.getResult(1)
    y_val = ADC0834.getResult(2)
    if x_val > 200:
        return 1
    elif x_val < 50:
        return -1
    elif y_val > 200:
        return -10
    elif y_val < 50:
        return 10
    else:
        return 0

  5. Ajuste la limite de température supérieure en utilisant l’entrée du joystick. La nouvelle limite est affichée sur le LCD.

    def upper_tem_setting():
    """
    Adjusts and displays the upper temperature threshold on the LCD.
    """
    global upperTem
    LCD1602.write(0, 0, 'Upper Adjust: ')
    change = int(get_joystick_value())
    upperTem += change
    strUpperTem = str(upperTem)
    LCD1602.write(0, 1, strUpperTem)
    LCD1602.write(len(strUpperTem), 1, '              ')
    time.sleep(0.1)

  6. Lit la température actuelle du capteur en utilisant ADC0834 et la convertit en Celsius.

    def temperature():
    """
    Reads the current temperature from the sensor and returns it in Celsius.
    """
    analogVal = ADC0834.getResult()
    Vr = 5 * float(analogVal) / 255
    Rt = 10000 * Vr / (5 - Vr)
    temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))
    Cel = temp - 273.15
    return round(Cel, 2)

  7. Surveille et affiche la température actuelle et la limite supérieure. Si la température dépasse la limite supérieure, le buzzer et la LED sont activés.

    def monitoring_temp():
    """
    Monitors and displays the current temperature and upper temperature threshold.
    Activates buzzer and LED if the temperature exceeds the upper limit.
    """
    global upperTem
    Cel = temperature()
    LCD1602.write(0, 0, 'Temp: ')
    LCD1602.write(0, 1, 'Upper: ')
    LCD1602.write(6, 0, str(Cel))
    LCD1602.write(7, 1, str(upperTem))
    time.sleep(0.1)
    if Cel >= upperTem:
        buzzPin.on()
        ledPin.on()
    else:
        buzzPin.off()
        ledPin.off()

  8. La boucle d’exécution principale alterne entre les modes de réglage et de surveillance en fonction des pressions sur le bouton du joystick. Elle met continuellement à jour soit le réglage de la température, soit surveille la température actuelle.

    # Main execution loop
try:
    lastState = 1
    stage = 0
    while True:
        currentState = Joy_BtnPin.value
        # Toggle between settings and monitoring mode
        if currentState == 1 and lastState == 0:
            stage = (stage + 1) % 2
            time.sleep(0.1)
            LCD1602.clear()
        lastState = currentState
        if stage == 1:
            upper_tem_setting()
        else:
            monitoring_temp()

  9. Cette section assure un nettoyage et une libération appropriés des ressources lorsque le programme est interrompu.

    except KeyboardInterrupt:
    # Clean up and exit
    LCD1602.clear()
    ADC0834.destroy()
