Transistor

../_images/npn_pnp.png

Il transistor è un dispositivo semiconduttore che controlla la corrente tramite la corrente. Funziona amplificando un segnale debole in un segnale di ampiezza maggiore ed è anche utilizzato come interruttore senza contatto.

Un transistor è una struttura a tre strati composta da semiconduttori di tipo P e N. Formano le tre regioni internamente. La più sottile al centro è la regione di base; le altre due sono entrambe di tipo N o P - la regione più piccola con una intensa presenza di portatori di maggioranza è la regione dell’emettitore, mentre l’altra è la regione del collettore. Questa composizione permette al transistor di essere un amplificatore. Da queste tre regioni si generano rispettivamente tre poli: base (b), emettitore (e) e collettore (c). Formano due giunzioni P-N, cioè la giunzione dell’emettitore e la giunzione del collettore. La direzione della freccia nel simbolo del circuito del transistor indica quella della giunzione dell’emettitore.

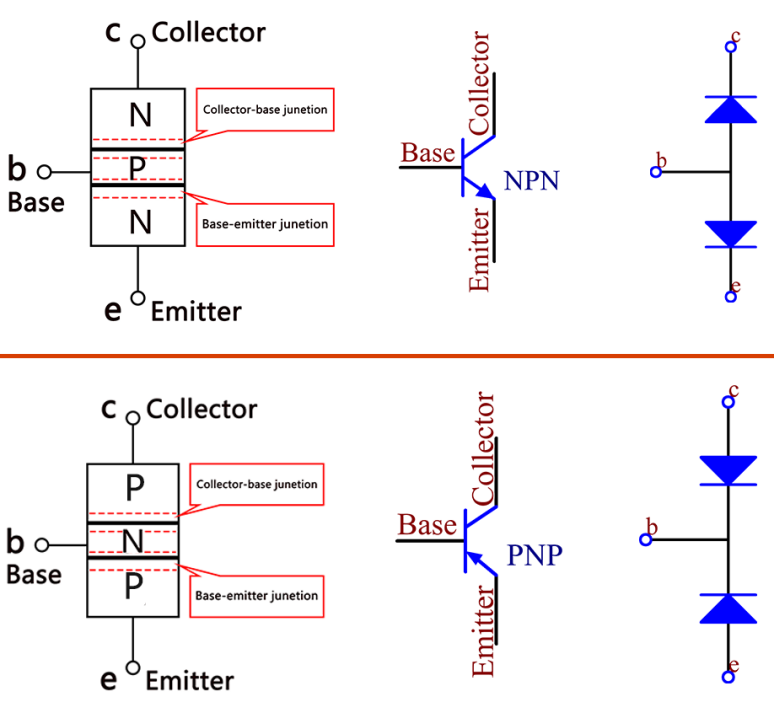

In base al tipo di semiconduttore, i transistor possono essere divisi in due gruppi: NPN e PNP. Dall’abbreviazione, possiamo capire che il primo è composto da due semiconduttori di tipo N e uno di tipo P, mentre il secondo è l’opposto. Vedi la figura qui sotto.

Nota

l’S8550 è un transistor PNP e l’S8050 è un transistor NPN. Sono molto simili e bisogna controllare attentamente per vedere le loro etichette.

../_images/transistor_symbol.png

Quando un segnale di livello alto passa attraverso un transistor NPN, esso si attiva. Ma un transistor PNP ha bisogno di un segnale di livello basso per attivarsi. Entrambi i tipi di transistor sono frequentemente utilizzati per interruttori senza contatto, proprio come in questo esperimento.

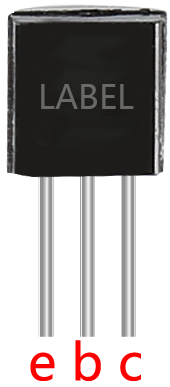

Posiziona il lato dell’etichetta rivolto verso di te e i pin rivolti verso il basso. I pin da sinistra a destra sono emettitore(e), base(b) e collettore(c).

../_images/ebc.png
