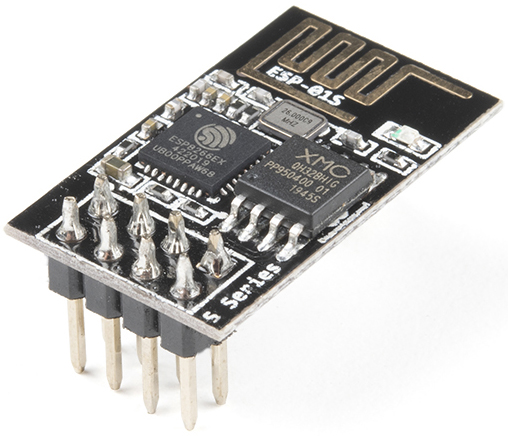

ESP8266-Modul

../_images/35_esp8266.jpg

Das ESP8266 ist ein kostengünstiger Wi-Fi-Mikrochip mit integriertem TCP/IP-Netzwerksoftware und Mikrocontroller-Funktionalität, hergestellt von Espressif Systems in Shanghai, China.

Der Chip erregte erstmals im August 2014 die Aufmerksamkeit westlicher Maker mit dem ESP-01-Modul, das von einem Drittanbieter, Ai-Thinker, hergestellt wurde. Dieses kleine Modul ermöglicht es Mikrocontrollern, eine Verbindung zu einem Wi-Fi-Netzwerk herzustellen und einfache TCP/IP-Verbindungen unter Verwendung von Hayes-ähnlichen Befehlen zu erstellen. Anfangs gab es jedoch fast keine englischsprachige Dokumentation zu dem Chip und den von ihm akzeptierten Befehlen. Der sehr niedrige Preis und die Tatsache, dass nur wenige externe Komponenten auf dem Modul vorhanden waren, was darauf hindeutete, dass es schließlich sehr kostengünstig in großen Stückzahlen sein könnte, zogen viele Hacker an, das Modul, den Chip und die darauf befindliche Software zu erkunden sowie die chinesische Dokumentation zu übersetzen.

Pins des ESP8266 und ihre Funktionen:

../_images/35_ESP8266_pinout.png
ESP8266-01 Pins

Pin

Name

Beschreibung

1

TXD

UART_TXD, Senden; General Purpose Input/Output: GPIO1; Pull-down ist beim Start nicht erlaubt.

2

GND

GND

3

CU_PD

Funktioniert bei hohem Pegel; Ausschalten bei niedrigem Pegel.

4

GPIO2

Sollte beim Einschalten auf hohem Pegel sein, Hardware-Pull-down ist nicht erlaubt; Standardmäßig Pull-up.

5

RST

Externes Reset-Signal, Reset bei niedrigem Pegel; Funktioniert bei hohem Pegel (standardmäßig hoch).

6

GPIO0

WiFi-Statusanzeige; Betriebsmodus-Auswahl: Pull-up: Flash Boot, Betriebsmodus; Pull-down: UART Download, Download-Modus.

7

VCC

Stromversorgung (3.3 V)

8

RXD

UART_RXD, Empfangen; General Purpose Input/Output: GPIO3.

ESP8266-Adapter

../_images/35_esp8266_adapter.png

Der ESP8266-Adapter ist eine Erweiterungsplatine, die es ermöglicht, das ESP8266-Modul auf einem Breadboard zu verwenden.

Er passt perfekt zu den Pins des ESP8266 und fügt auch einen 5V-Pin hinzu, um die Spannung vom Arduino-Board zu empfangen. Der integrierte AMS1117-Chip wird verwendet, um das ESP8266-Modul nach dem Absenken der Spannung auf 3.3 V zu betreiben.

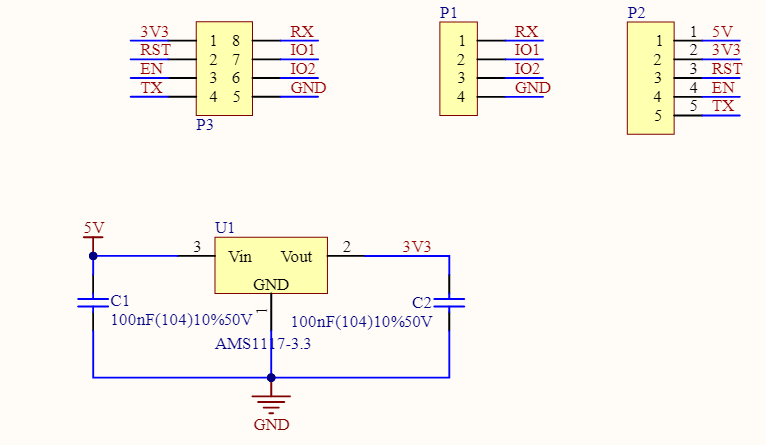

Das Schaltbild ist wie folgt:

../_images/35_sch_esp8266adapter.png
