2.1.7 ポテンショメータ¶
はじめに¶
ADC(アナログデジタルコンバータ)機能は、アナログ信号をデジタル信号に変換するために使用できます。この実験では、ADC0834を使用してADCに関連する機能を取得します。ここでは、ポテンショメータを使用してこのプロセスを実装します。ポテンショメータは物理的な量である電圧を変化させ、ADC機能によって変換されます。

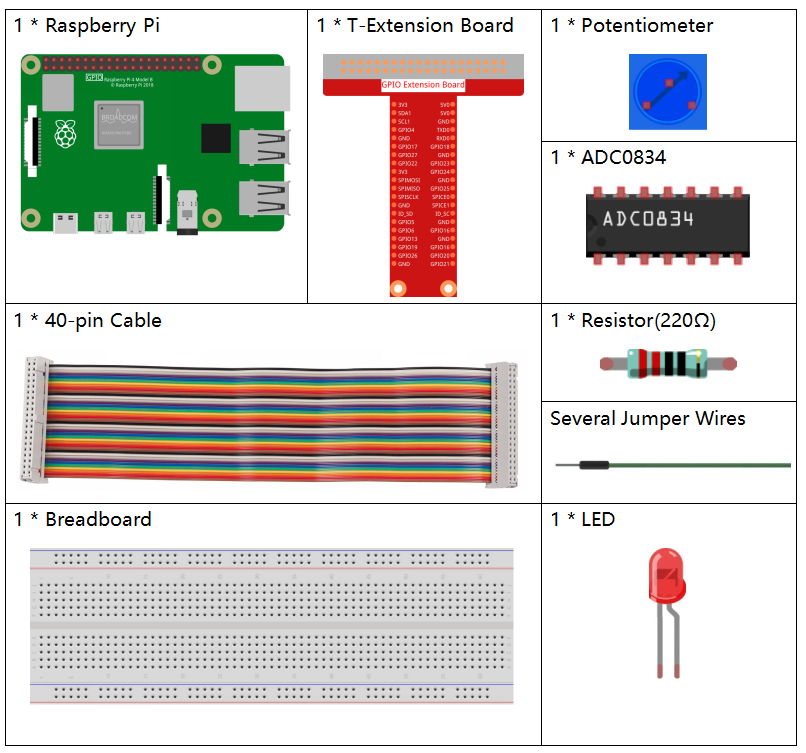

必要な部品¶
このプロジェクトには、次のコンポーネントが必要です。
一式を購入するのが便利です、こちらがリンクです:
名前 |
このキットのアイテム |
リンク |
---|---|---|
Raphael Kit |
337 |
以下のリンクから別々に購入することもできます。
コンポーネントの紹介 |
購入リンク |
---|---|
- |
回路図¶
実験手順¶
ステップ1: 回路を組み立てます。
注釈
画像に示されている対応する位置を参照して、チップを配置してください。チップの溝は左側にある必要があります。
ステップ2: コードファイルを開きます。
cd ~/raphael-kit/python-pi5
ステップ3: 実行します。
sudo python3 2.1.4_Potentiometer_zero.py
コードが実行されたら、ポテンショメータのつまみを回すと、LEDの輝度がそれに応じて変化します。
コード
注釈
以下のコードを 変更/リセット/コピー/実行/停止 できます。ただし、それに先立ち、 raphael-kit/python-pi5
のようなソースコードのパスに移動する必要があります。コードを変更した後、効果を直接確認するために実行できます。
#!/usr/bin/env python3
from gpiozero import PWMLED
import ADC0834
import time
# Initialize a PWM LED on GPIO pin 22
led = PWMLED(22)
# Set up the ADC0834 module
ADC0834.setup()
def MAP(x, in_min, in_max, out_min, out_max):
"""
Map a value from one range to another.
:param x: The value to be mapped.
:param in_min: The lower bound of the value's current range.
:param in_max: The upper bound of the value's current range.
:param out_min: The lower bound of the value's target range.
:param out_max: The upper bound of the value's target range.
:return: The mapped value.
"""
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
try:
while True:
# Get the current reading from the ADC0834 module
res = ADC0834.getResult()
print('res = %d' % res)
# Map the ADC value to a range suitable for setting LED brightness
R_val = MAP(res, 0, 255, 0, 100)
# Set the LED brightness
led.value = float(R_val / 100)
# Wait for 0.2 seconds before reading again
time.sleep(0.2)
# Graceful exit when 'Ctrl+C' is pressed
except KeyboardInterrupt:
led.value = 0 # Turn off the LED
コードの説明
PWM LEDの制御には「gpiozero」、アナログからデジタルへの変換には「ADC0834」、遅延の実装には「time」が使用されています。
#!/usr/bin/env python3 from gpiozero import PWMLED import ADC0834 import time
GPIOピン22に接続されたPWMLEDオブジェクトを初期化し、ADC0834コンバータをセットアップします。
# Initialize a PWM LED on GPIO pin 22 led = PWMLED(22) # Set up the ADC0834 module ADC0834.setup()
1つの範囲の値を別の範囲に変換するための「MAP」という名前の関数を定義し、ADCの値を適切なLEDの明るさにマッピングするのに役立ちます。
def MAP(x, in_min, in_max, out_min, out_max): return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
ループ内でADC値を連続して読み取り、ADCの読み取り値(0-255)をLEDの明るさ(0-100)にマッピングします。このマップされた値に基づいてLEDの明るさを調整します。視認性と安定性を向上させるために0.2秒の遅延を実装します。
try: while True: # Get the current reading from the ADC0834 module res = ADC0834.getResult() print('res = %d' % res) # Map the ADC value to a range suitable for setting LED brightness R_val = MAP(res, 0, 255, 0, 100) # Set the LED brightness led.value = float(R_val / 100) # Wait for 0.2 seconds before reading again time.sleep(0.2) # Graceful exit when 'Ctrl+C' is pressed except KeyboardInterrupt: led.value = 0 # Turn off the LED
