抵抗器

../../_images/resistor.png

抵抗器は、電流を制限する電子部品です。 固定抵抗器は、抵抗値が変更できないタイプの抵抗器であり、一方でポテンショメーターや可変抵抗器の抵抗値は調整可能です。

抵抗器の一般的に使用される回路記号が二つあります。通常、抵抗値はその上に表示されます。したがって、これらの記号が回路内にあれば、それは抵抗器を表します。

../../_images/resistor_symbol.png

抵抗の単位は Ω であり、その他の大きな単位には KΩ、MΩ などがあります。 それらの関係は次のように示されます：1 MΩ = 1000 KΩ、1 KΩ = 1000 Ω。通常、抵抗の値はその上にマークされています。

抵抗器を使用する際には、まずその抵抗値を知る必要があります。方法は二つあります：抵抗器上のカラーバンドを観察するか、マルチメーターで抵抗を測定することができます。より便利で早い方法として、最初の方法が推奨されます。

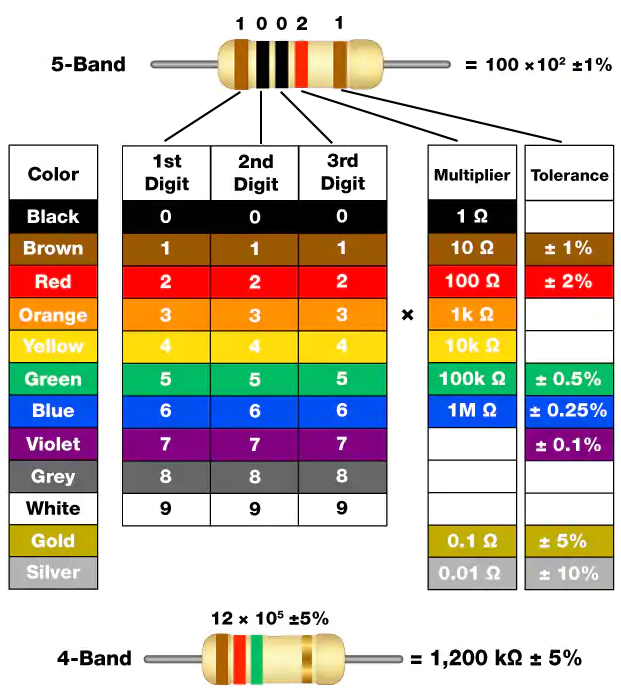

../../_images/resistance_card.jpg

このカードに示されているように、各色はある数値を表します。

黒

茶

赤

オレンジ

黄

緑

青

紫

灰

白

金

銀

0

1

2

3

4

5

6

7

8

9

0.1

0.01

通常、4バンドと5バンドの抵抗器がよく使用されます。それらには4つまたは5つのカラーバンドがあります。

抵抗器を手にしたとき、どの端から色を読み始めるべきかを判断するのは難しい場合があります。 そのヒントとして、4番目と5番目のバンドの間のギャップが比較的大きいです。

したがって、抵抗器の端の方の二つのカラーバンドのギャップを観察できます。 もしそれが他のバンドのギャップよりも大きければ、反対側から読むことができます。

以下に示す5バンドの抵抗器の抵抗値の読み取り方を見てみましょう。

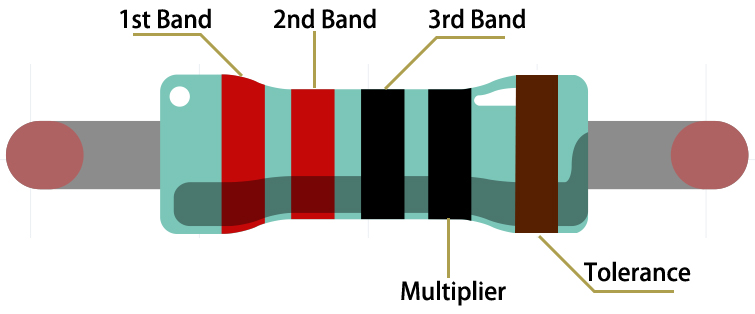

../../_images/220ohm.jpg

この抵抗器については、左から右に抵抗を読むべきです。 値はこの形式であるべきです：1st Band 2nd Band 3rd Band x 10^Multiplier (Ω)、許容誤差は±Tolerance%です。 したがって、この抵抗器の抵抗値は 2（赤） 2（赤） 0（黒） x 10^0（黒） Ω = 220 Ω、 許容誤差は± 1%（茶）です。

抵抗器についてさらに学びたい場合は、Wikipediaを参照してください： 抵抗器 - Wikipedia。
