ポテンショメータ

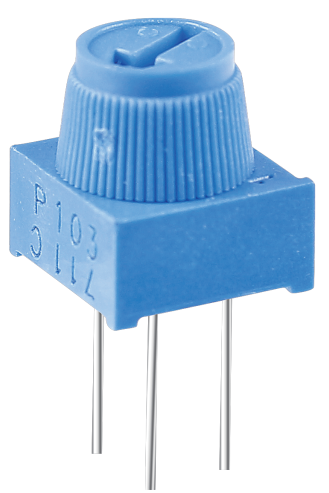

../../_images/potentiometer.png

ポテンショメータは、3端子を有する可変抵抗素子です。定められた規則に従い、抵抗値が調整可能です。

各種のポテンショメータが存在しますが、以下の特性は共通しています：

  • 3つの端子（または接続点）があります。

  • ノブ、ねじ、またはスライダーがあり、これを動かすことで中央の端子と外側の端子の一方との抵抗値を変化させます。

  • ノブ、ねじ、またはスライダーを動かすことで、中央の端子と外側の端子の一方との抵抗値は0Ωから最大抵抗値まで変わります。

以下はポテンショメータの回路記号です。

../../_images/potentiometer_symbol.png

回路内でのポテンショメータの機能は以下の通りです：

  1. 電圧分割器として使用

    ポテンショメータは連続的に調整可能な抵抗です。軸またはスライドハンドルを調整すると、可動接点が抵抗体上をスライドします。この時点で、ポテンショメータに適用された電圧と、可動アームが回転した角度または移動した距離に応じて、電圧が出力されます。

  2. リオスタットとして使用

    ポテンショメータをリオスタットとして使用する場合、中央のピンと他の2ピンのうちの1つを回路に接続します。これにより、可動接点が移動する範囲内で、スムーズかつ連続的に抵抗値が変わります。

  3. 電流コントローラーとして使用

    ポテンショメータが電流コントローラーとして機能する場合、スライド接点端子は出力端子の一つとして接続されなければなりません。

詳細はこちらを参照してください： Potentiometer - Wikipedia
