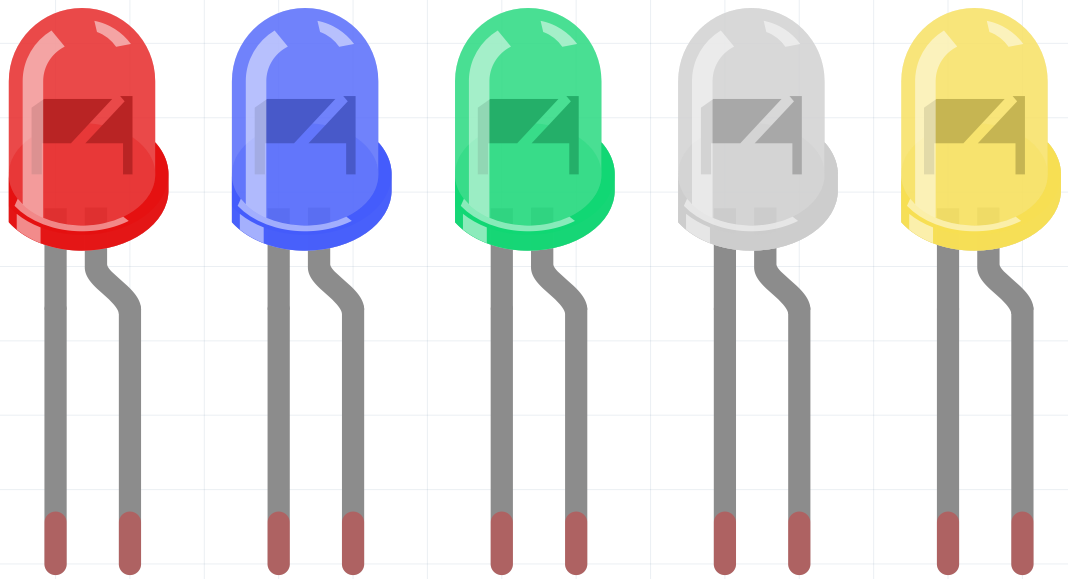

LED

../../_images/LED.png

半導体発光ダイオードは、PN接合を通じて電気エネルギーを光エネルギーに変換する種類のコンポーネントです。波長によって、レーザーダイオード、赤外線発光ダイオード、そして一般にLEDとして知られる可視光発光ダイオードに分類できます。

ダイオードは一方向の導電性を持っており、回路記号の矢印が示す方向に電流が流れます。アノードに正の電力を、カソードに負の電力を供給すると、LEDが点灯します。

../../_images/led_symbol.png

LEDには2つのピンがあります。長い方がアノードで、短い方がカソードです。逆に接続しないよう注意が必要です。LEDには定格の順方向電圧降下があるため、供給電圧がこの降下を上回り、LEDが焼き切れる可能性があるため、直接回路に接続することはできません。赤、黄、緑のLEDの順方向電圧は1.8V、白のLEDは2.6Vです。ほとんどのLEDは最大電流20mAまで耐えられるので、直列に電流制限抵抗を接続する必要があります。

抵抗値の計算式は以下の通りです：

R = (Vsupply - VD) / I

ここで、 R は電流制限抵抗の抵抗値、 Vsupply は供給電圧、 VD は電圧降下、 I はLEDの動作電流を指します。

LEDについての詳細はこちら：LED - Wikipedia。
