サーミスター
サーミスタは抵抗器の一種で、その抵抗値は温度に強く依存し、標準的な抵抗器よりも高い。サーミスターとは、サーマル（熱）とレジスター（抵抗器）を組み合わせた造語である。サーミスタは、突入電流リミッタ、温度センサ（一般に負の温度係数またはNTCタイプ）、自己復帰型過電流プロテクタ、および自己調整型発熱体（一般に正の温度係数またはPTCタイプ）として広く使用されています。
以下はサーミスターの電子記号です。
サーミスターには2つの基本的な種類があります：
NTCサーミスターでは、温度が上がると抵抗が下がります。これは温度によって伝導電子が価電子帯から励起されるためです。NTCは温度センサーとして、またはインラッシュ電流制限器として一般に用いられます。
PTCサーミスターでは、温度が上がると抵抗が上がります。これは熱格子振動が特に不純物や欠陥によって増加するためです。PTCサーミスターは過電流保護として、リセッタブルヒューズとして一般に用いられます。

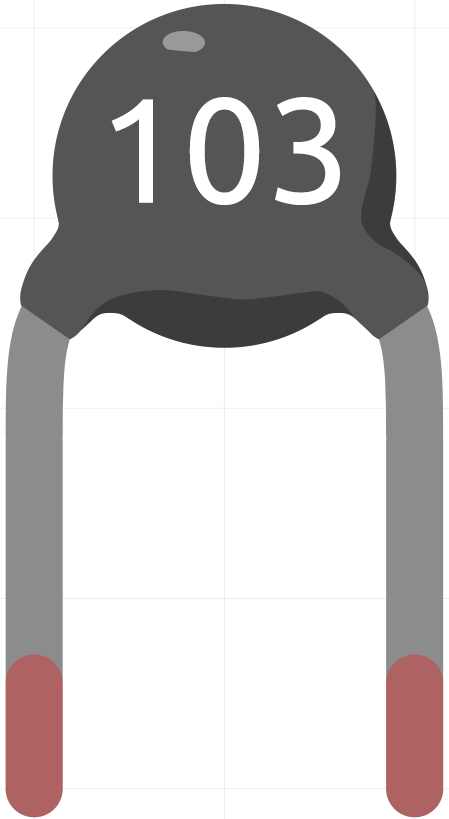

このキットでは、NTCタイプのサーミスターを使用しています。各サーミスターは25℃で測定された10kΩの基準抵抗値を持っています。
抵抗と温度の関係は以下の式で示されます：
RT = RN * expB(1/TK – 1/TN)
RT は温度がTKのときのNTCサーミスターの抵抗。
RN は評価温度TNでのNTCサーミスターの抵抗。ここで、RNの数値は10k。
TK はケルビン温度で、単位はK。TKの数値は273.15 + 摂氏温度。
TN も評価ケルビン温度で、単位はK。TNの数値は273.15 + 25。
B（ベータ） はNTCサーミスターの材料定数で、熱感度指数とも呼ばれ、数値は3950。
exp は指数関数の略で、底数eは自然数で約2.7。
この式を変換してTK=1/(ln(RT/RN)/B+1/TN)となり、ケルビン温度から273.15を引くと摂氏温度になります。
この関係は経験式であり、温度と抵抗が有効範囲内でのみ正確です。
