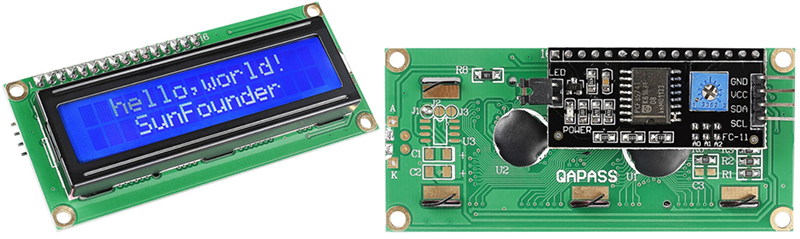

I2C LCD1602

../../_images/i2c_lcd1602.png

  • GND: グラウンド

  • VCC: 電源供給、5V。

  • SDA: シリアルデータライン。プルアップ抵抗を介してVCCに接続。

  • SCL: シリアルクロックライン。プルアップ抵抗を介してVCCに接続。

LCDやその他のディスプレイは人間とマシンとのインタラクションを豊かにしますが、欠点もあります。それは、制御ユニットに接続すると、多くのIOポートを占有し、その他の機能に制限をかけることです。

その問題を解決するために、I2Cモジュールを搭載したLCD1602が開発されました。このI2Cモジュールには、I2CシリアルデータをLCDディスプレイの並列データに変換する内蔵PCF8574 I2Cチップがあります。

I2Cアドレス

基本的にはデフォルトアドレスは0x27で、稀に0x3Fになる場合もあります。

デフォルトの0x27を例にとると、A0/A1/A2パッドをショートすることでデバイスアドレスを変更できます。デフォルト状態では、A0/A1/A2は1で、パッドがショートすると0になります。

../../_images/i2c_address.jpg

バックライト/コントラスト

ジャンパーキャップでバックライトを有効にでき、ジャンパーキャップを外すとバックライトを無効にできます。裏側の青い可変抵抗は、コントラスト（最も明るい白と最も暗い黒の明るさの比率）を調整するために使用されます。

../../_images/back_lcd1602.jpg

  • ショートキャップ: このキャップでバックライトを有効にでき、このキャップを外すとバックライトを無効にできます。

  • 可変抵抗: 表示テキストの明瞭度を調整するために使用され、時計回りに回すと増加し、反時計回りに回すと減少します。
