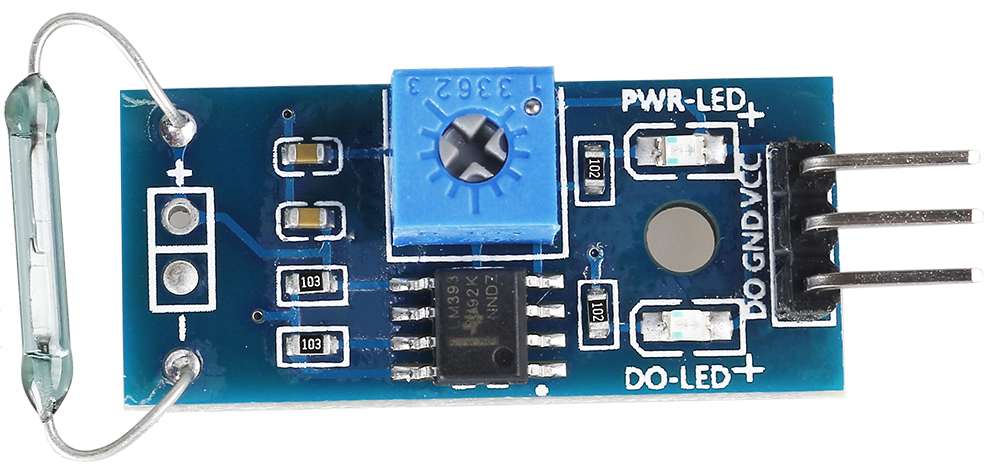

リードスイッチモジュール

../../_images/reed_switch.png

  • 通常開型のリードスイッチを使用。

  • コンパレータ出力は、クリーンな信号、優れた波形、強力な駆動力（15mA以上）。

  • 動作電圧：3.3V～5V

  • 出力形式：デジタルスイッチ出力（0および1）。

  • 簡単な取り付けのための固定ボルト穴付き。

  • 小型のPCBサイズ：3.2cm x 1.4cm。

  • 広範な電圧で動作するLM393コンパレータを採用。

このリードスイッチモジュールは、リードスイッチ、ポテンショメーター、LM393コンパレータ、LEDなどで構成されています。下図はその内部回路で、磁石がモジュールに近づくとオンになり、低レベルを出力します。磁気がない場合はオフとなり、高レベルを出力します。リードスイッチと磁石の感応距離は1.5cm以内でなければならず、それ以上の距離では感度がなくなるかトリガーが発生しない場合があります。モジュール上のポテンショメーターで感度を調整することもできます。

../../_images/reedswitch_sche.jpg

リードスイッチ、または磁気スイッチとも呼ばれます。

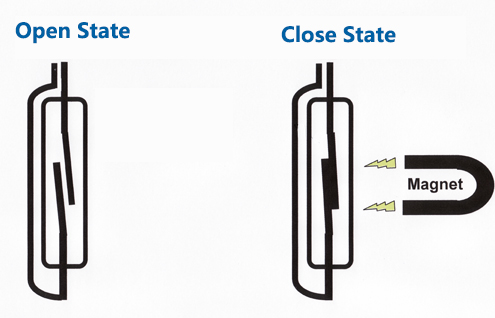

内部には二つの金属製のリードがあり、これらは不活性ガスで満たされたガラス管で密封されています。通常、これらのリードは重なっていますが、隙間によって分離され、回路は開いています。磁気オブジェクトが近づくと、両方のリードに磁力による相互引力が発生し、吸い寄せられて回路が閉じます。そのため、リードスイッチは磁気センサーを作成するために使用することができます。

../../_images/HowItWorksReed.jpg
