RGB LED

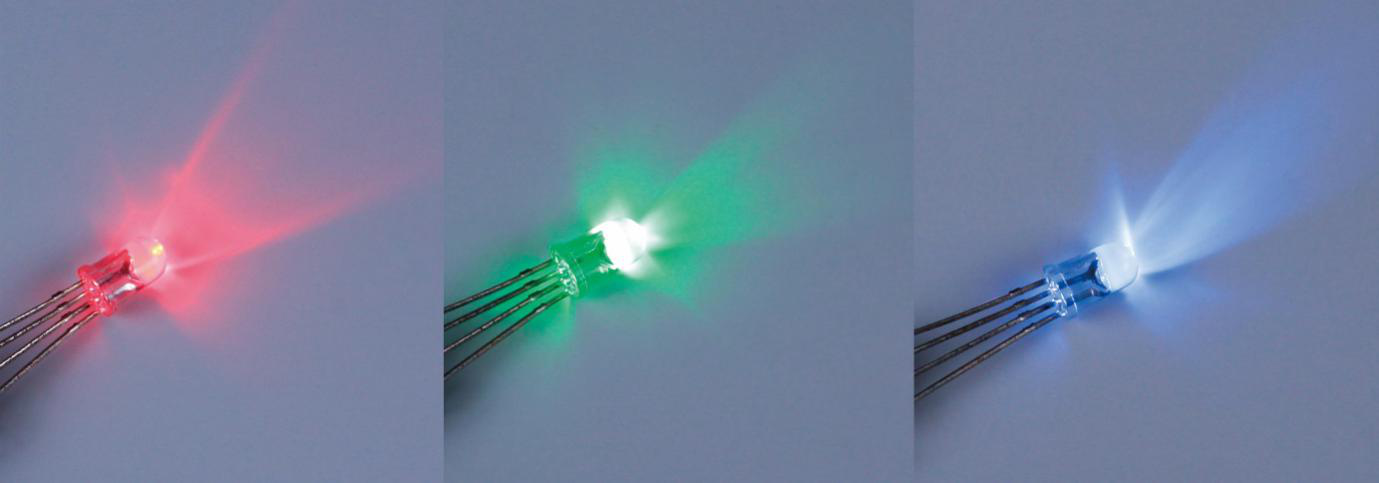

RGB LEDは多種多様な色の光を発することができます。赤、緑、青の3つのLEDを透明または半透明のプラスチックケースにパッケージしています。3つのピンの入力電圧を変えて重ね合わせることで、統計によると1677万7216色の異なる色を生成できます。

RGB LEDには共通アノードと共通カソードの2種類があります。このキットでは後者が使用されています。 共通カソード（CC） とは、3つのLEDのカソードを接続することです。GNDに接続し、3つのピンに差し込むと、LEDは対応する色で点滅します。

その回路記号は以下の図のように示されています。

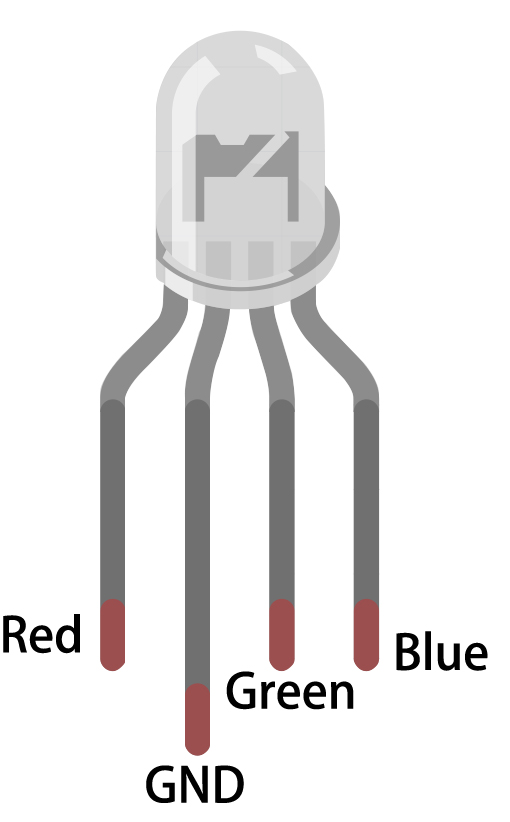

RGB LEDには4つのピンがあります：最も長いものがGNDで、残りは赤、緑、青です。プラスチックケースに触れると切り込みがあります。この切り込みに最も近いピンが最初のピンであり、それは赤にマークされています。次にGND、緑、青が続きます。
