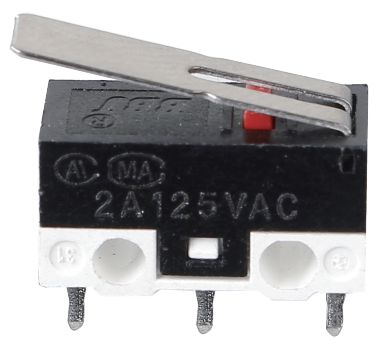

マイクロスイッチ

../../_images/micro_pic.png

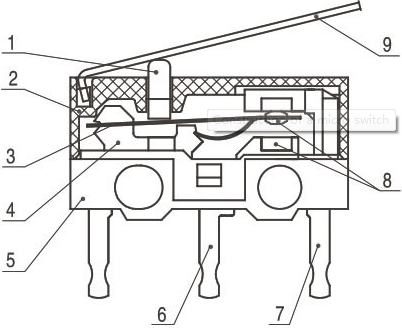

マイクロスイッチの構造は非常にシンプルです。スイッチの主要な部品は以下の通りです。

../../_images/micro_switch2.png

    1. プランジャ（アクチュエータ）

    1. カバー

    1. 可動片

    1. サポート

    1. ケース

    1. NO端子：通常開

    1. NC端子：通常閉

    1. コンタクト

    1. 可動アーム

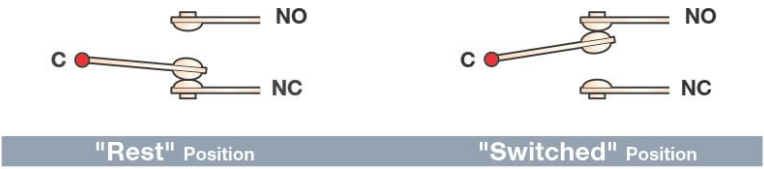

マイクロスイッチが物理的にオブジェクトに接触すると、その接点が位置を変えます。基本的な動作原理は以下のとおりです。

プランジャが解放されているか、または静止している場合。

  • 通常閉回路は電流を通します。

  • 通常開回路は電気的に絶縁されています。

プランジャが押されたり切り替えられたりした場合。

  • 通常閉回路は開きます。

  • 通常開回路は閉じます。

../../_images/micro_switch1.png
